1.
メニュー・バーには次の通常処理用メニューが含まれます。
■
保存ファイル、ロード・ファイル、アクセス・ファイル
■
動作の取り消し、動作の再実行
■
オシロスコープのディスプレイ設定と測定設定の決定
■
ネットワークアクセスの構築
■
セルフ・テストの実施
■
測定と設定メモリ（TekSecure
™
）の消去
■
オプション・ライセンスのロード
■
Help（ヘルプ）ビューアの操作
2.

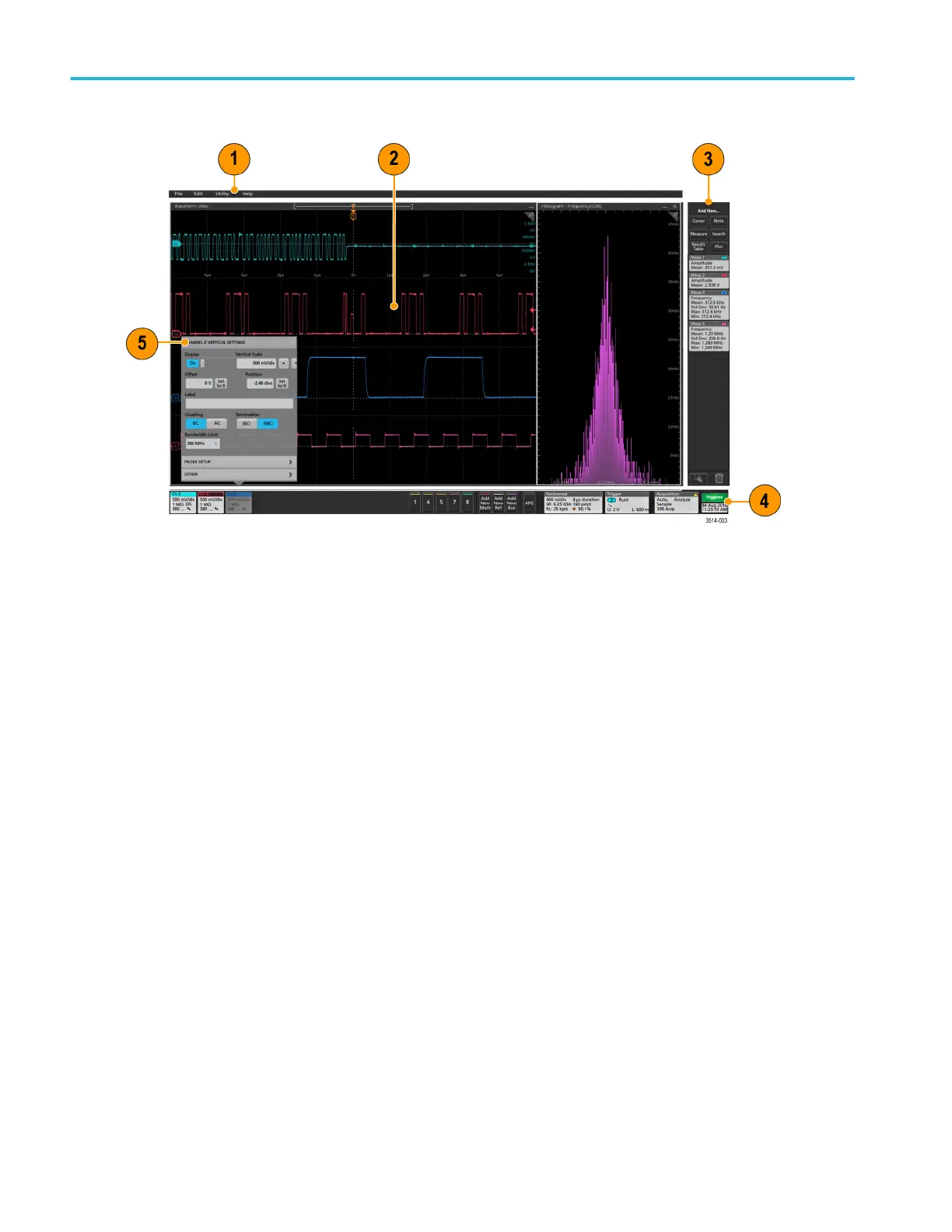

波形ビュー領域には、アナログ波形、デジタル波形、演算波形、リファレンス波形、バス波形、トレンド波形が
表示されます。波形には、波形ハンドル（識別子）、個別の垂直目盛スケールのラベル、トリガ位置、ラベル表
示が含まれます。”スライス”と呼ばれる形式（デフォルト・モード。前のイメージに示す）で各波形が個別の目
盛に縦に積み重なって表示されるように、またはスクリーンにすべての波長が重ね合わさって表示されるよう
に、波形ビューを設定できます。
ユーザ・インタフェースの要素
(17 ページ) を参照してください。
個別の測定に対して、Histogram（ヒストグラム）ビュー、Spectral（スペクトル）ビュー、Eye（アイ）ビュー、
Measurement Results（測定結果）ビュー（プロット）も追加できます。これらのプロット・ビューは個別の表示ウィ
ンドウで、それぞれのタイトル・バーを新たな位置にドラッグすればスクリーン上で移動させることができます。
3.
結果バーには、カーソルの表示、スクリーンへの注記やプロットや結果表の追加、結果バーへの測定の追加
を実行するコントロールがあります。具体的には以下の通りです。
■
Cursors（カーソル）ボタンを使用すると、選択したビューにオンスクリーン・カーソルを表示できます。
Multipurpose（汎用）ノブをタッチしてドラッグするか、使用すると、カーソルを移動できます。カーソルまたは
カーソルのリードアウトをダブルタップすると、コンフィグレーション・メニューが開き、カーソルのタイプや
関連機能を設定できます。
■
Measure（測定）ボタンを使うと、コンフィグレーション・メニューが開き、そこから測定を選択して結果バー
に追加できます。追加する各測定には個別のバッジがあります。測定バッジをダブルタップすると、その
コンフィグレーション・メニューが開きます。
機器の詳細
16 MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル
