输入信号要求
将输入信号控制在允许的限制范围内
，
以确保最精确的测量并防止损坏模拟或数字探头或仪器。
确保输入信号满足以下要求。
输入
说明
模拟输入通道
，
1 M
Ω
设置
，
BNC
提供最大输入电压
300 V
RMS
测量类别
II
模拟输入通道
，
50
Ω
设置
，
BNC
提供最大输入电压
5 V
RMS
数字输入通道
，
数字输入提供最大输入电压
遵照探头额定值
TLP058; ±42 V
P
Ref In
BNC
提供最大输入电压
（
后面板
）
7 V
PP

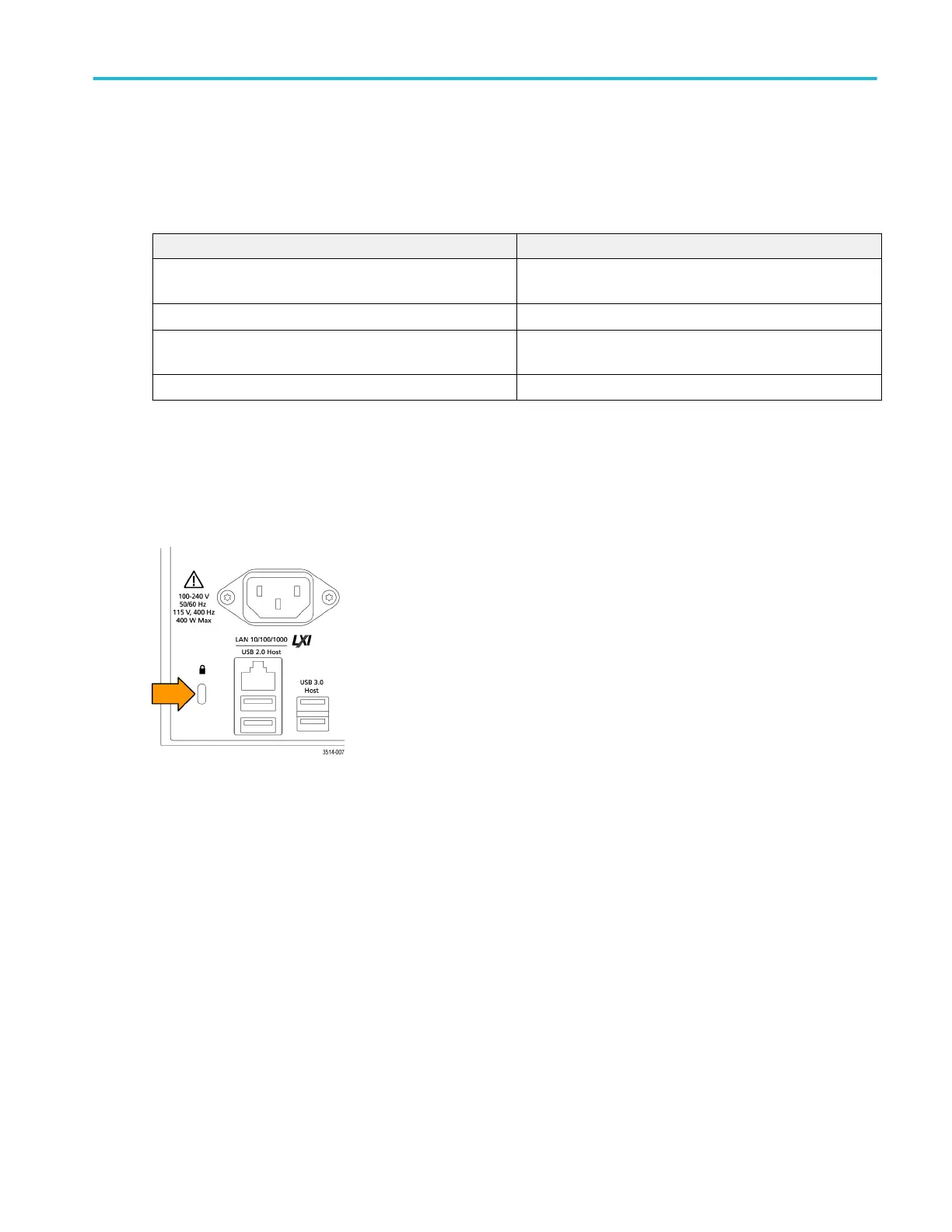

确保示波器安全
（
将其锁定
）
将示波器锁定到测试工作台或设备机架以防止造成财产损失。
将标准笔记本电脑安全锁定到示波器后面板
，
以便将示波器固定到工作台机架或其他位置。
安装仪器
MSO54
、
MSO56
、
MSO58
安装和安全手册
3
172
