1.

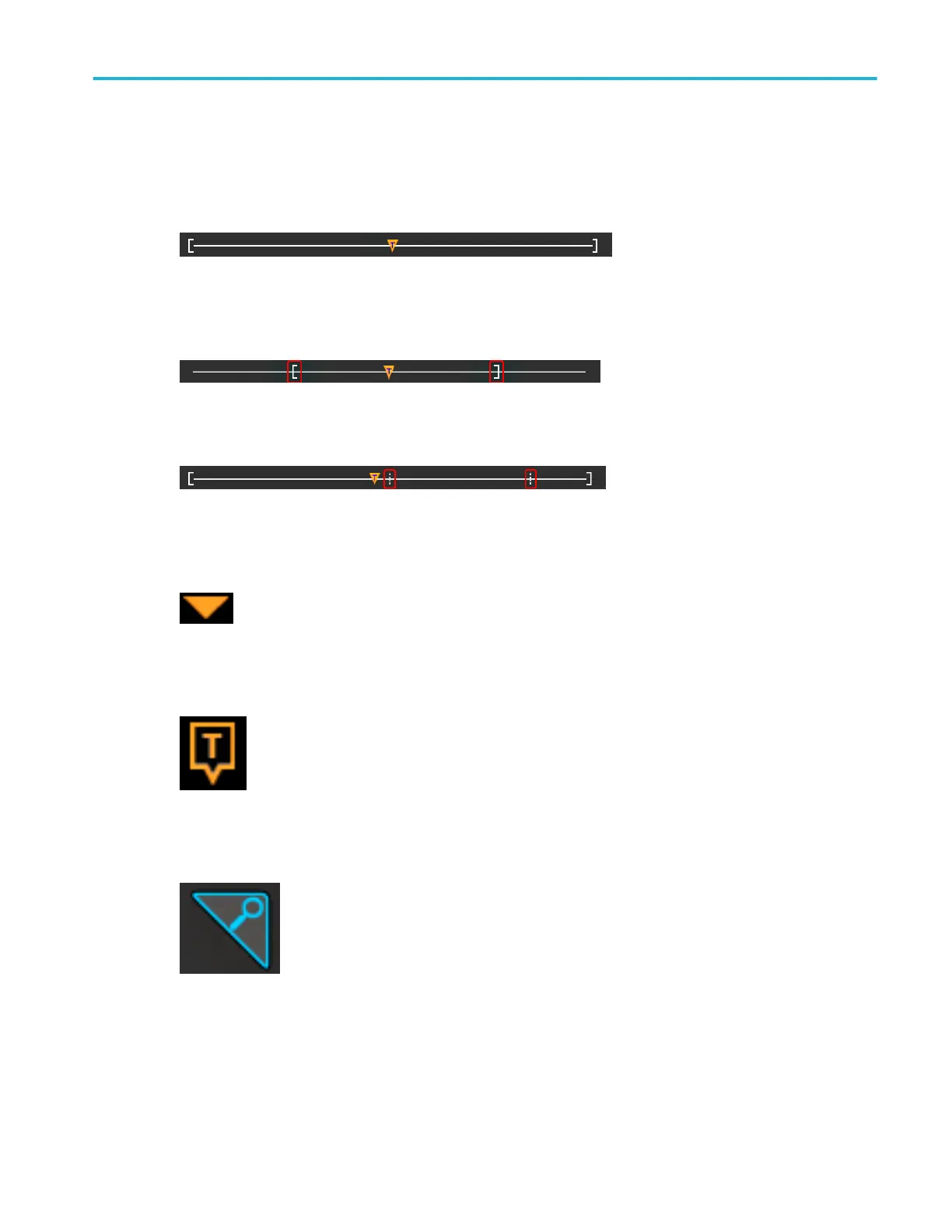

Waveform Record View（波形记录视图）为图形化高级视图，包括整个波形记录长度、屏幕上的记录数量
（以括号显示）、包括触发事件在内的主要时间事件位置以及当前波形光标位置。
如果所显示的参考波形比当前采集记录长度短，或者您在示波器采集停止时更改水平时间标度，括号将
更改位置，以相对于当前采集记录长度显示正在查看的部分波形长度。
如果波形上的光标处于活动状态，波形记录视图会以短垂直虚线显示相关光标位置。
处于缩放模式时，波形记录视图将会替换为缩放概述。请参阅
缩放用户界面元素
第26 页。
2.
波形视图中的 Expansion Point（扩展点）图标将显示更改水平设置时波形进行缩放的中心点。
3.
Trigger Position Indicator（触发位置指示器）显示波形记录中触发事件所发生的位置。触发图标将显示在
作为触发源的波形片段中。
4.
Zoom（缩放）图标（位于波形和绘图视图右上角）可打开和关闭缩放。前面板 Zoom（缩放）按钮和旋
钮还可打开缩放模式并更改缩放框的位置和水平尺寸。
5.
Trigger Level Indicator（触发电平指示器）图标显示触发源波形上的触发电平。某些触发类型需要两种触
发电平。
6.
Measurement（测量）和 Search（搜索）标记显示测量和搜索结果。请参阅
标记
第19 页。请参阅
添加一
个测量
第40 页。
7.
Results Bar Handle（结果栏手柄）可打开或关闭结果栏，以根据需求最大化波形屏幕视图。要重新打开结
果栏，请点击手柄图标或从显示器右侧向左滑动。
熟悉仪器
MSO54、MSO56、MSO58 安装和安全手册 17
