使用此步骤补偿连接到示波器时显示 Default（默认）状态的 TPP0500B、TPP1000 或其他支持的 TPP 系列探头。
注意：
Default Setup
（默认设置）不会删除探头补偿值。出厂校准将删除存储的所有探头补偿值。
前提条件：示波器必须通电至少 20 分钟以上才能补偿探头。
1.
将支持的探头连接到输入通道。示波器附带的探头支持该探头补偿流程。
2.

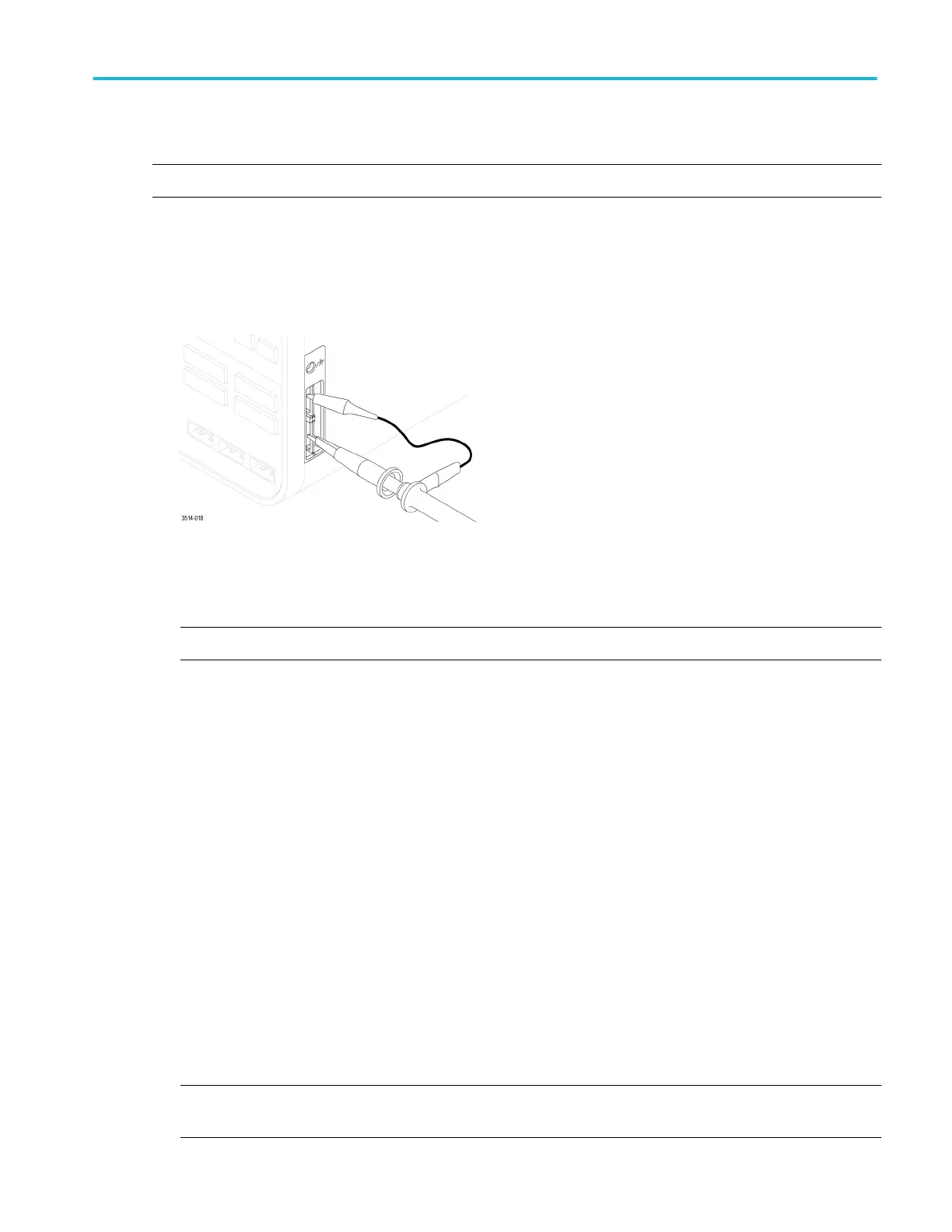

将探头端部和探头的接地导线连接到示波器右下方的探头补偿终端（接近 Default Setup（默认设置）和
Autoset（自动设置）前面板按钮）。
将探头端部连接到 1kHz 信号源（下方的连接器），并将接地夹连接到地（上方的连接器）。为获得最佳效
果，请取下所有探头端部附件并将探头端部直接连接到 1kHz 连接器。
注意：
每次仅将一个探头连接到探头补偿终端上。
3.
关闭所有通道。
4.
打开与探头连接的通道。
5.
按前面板 Autoset（自动设置）按钮。屏幕显示一个方波。
6.
双击要补偿的通道的标记。
7.
点击 Probe Setup（探头设置）面板。
如果 Probe Compensation Status（探头补偿状态）显示 Pass（通过），则探头已补偿该通道。您可以将探头
移动到另一个通道并从第 1 步重新开始操作，或者将不同的探头连接到该通道并从第 1 步开始操作。
如果 Probe Compensation Status（探头补偿状态）显示 Default（默认），请继续该步骤。
8.
点击 Compensate Probe（补偿探头）打开 Probe Compensation（探头补偿）对话框。
9.
点击 Compensate Probe（补偿探头）运行探头补偿。
10.
当 Probe Compensation Status（探头补偿状态）显示 Pass（通过）时，探头补偿将完成。从 Probe Comp（探
头补偿）终端与探头端部和接地断开连接。
11.
为要补偿该通道的所有支持的无源探头重复这些步骤。
12.
重复这些步骤补偿示波器其他通道所支持的探头。
注意：
为获得最准确的测量，每当将探头连接到通道时，请打开
Probe Setup
（探头设置）面板并验证
Probe Compensation Status
（探头补偿状态）为
Pass
（通过）。
配置仪器
MSO54、MSO56、MSO58 安装和安全手册 31
