认识仪器

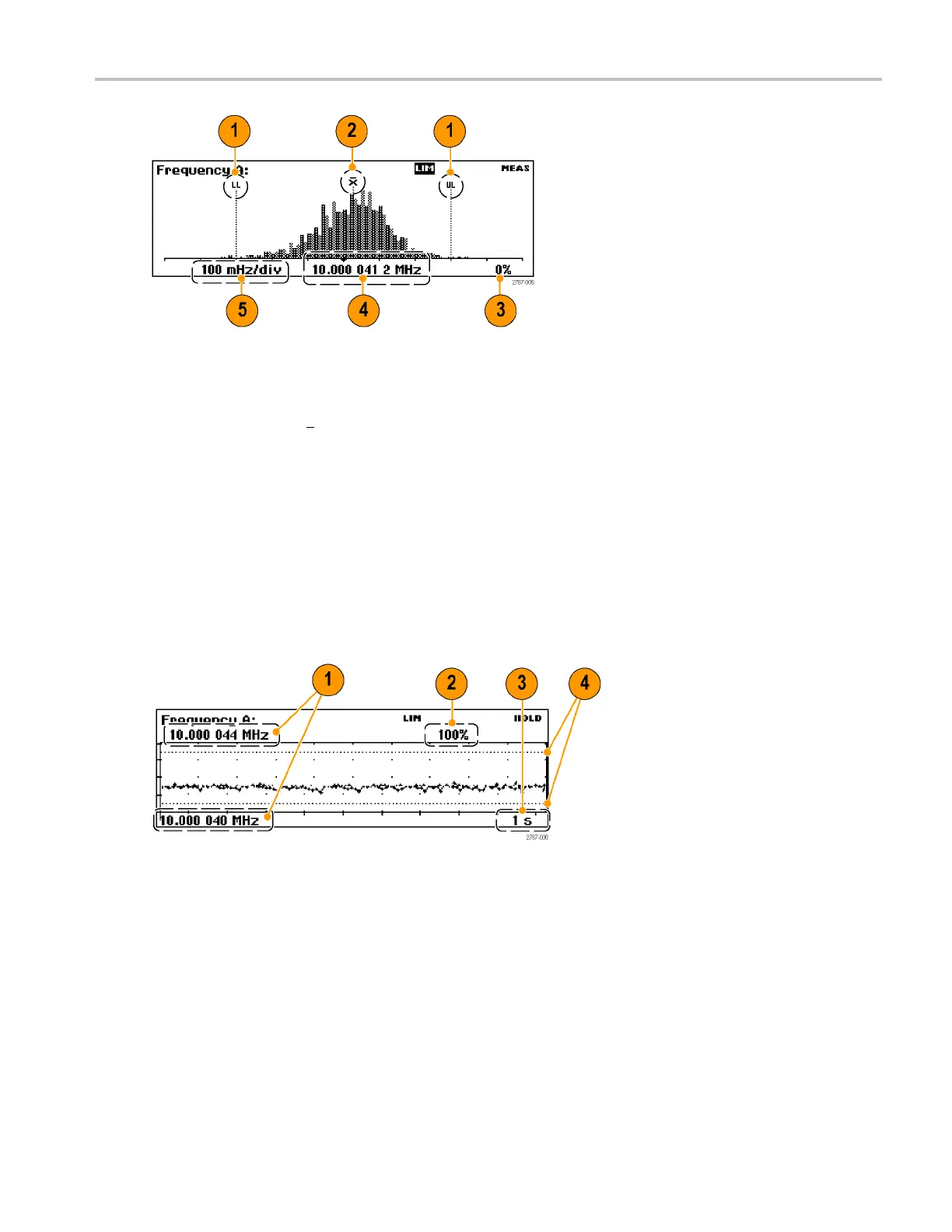

1. 上限和下限告警电平（如果有效）。当极限测试处于活动状态时，仪器会自动缩放图形以显示直
方图和极限。仪器仅使用极限范围内的数据进行自动缩放；对于可见图形区域之外的测量值，显
示屏左边沿或右边沿将会显示一个箭头。
2. 移动平均测量值 (X
)。
3. 测量完成的百分比。
4. 图形中心（以黑色三角形标记）和相应频率。
5. 每格的图形水平标度。极限告警（如果有效）将标度设置为显示当前测量值和极限设置。仪器根
据测得的数据持续自动缩放直方图容器。
趋势图显示: 仪器进行连续测量并按时间的发展绘制测量值的点线图。此模式有助于观察波动或测
量值的偏差趋势
。设定的取样数完成后，趋势图将会停止（如果激活 Hold（保持））或者重新启动
（如果激活 Run（运行））。趋势图会根据测得的数据连续自动缩放，重新启动时以 0 为起点。极
限告警（如果有效）以水平线显示。
1. 趋势图显示的上段和下段频率范围。趋势图会根据测得的数据持续自动缩放以显示测量趋势值。
2. 测量完成的百分比。
3. 每格的水平单位。
4. 极限告警电平（如果有效）。当极限测试处于活动状态时，仪器会设置图形标度以显示测量趋势
图和极限值（水平虚线）。
