应用示例

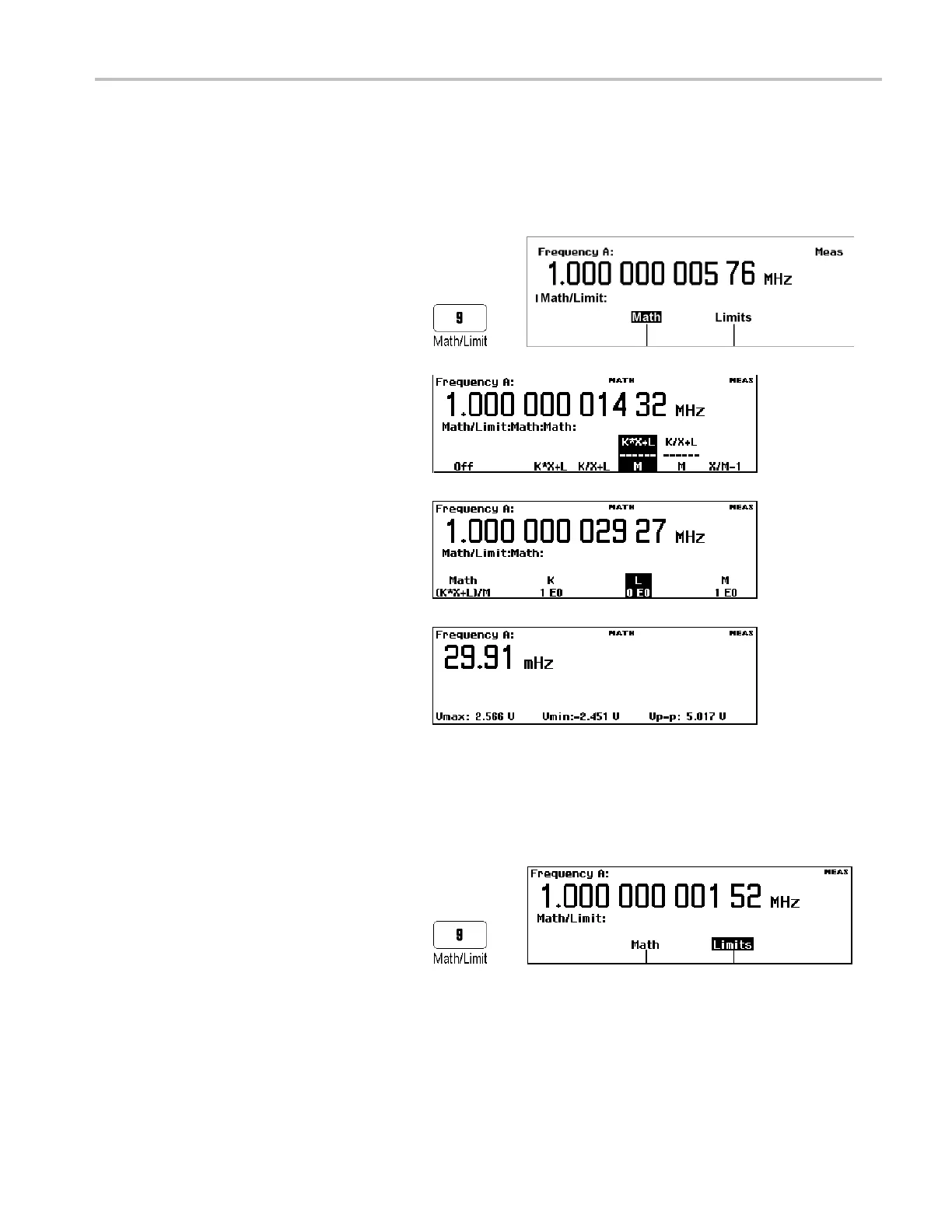

数学测量
内置的数学函数可用于应用后处理运算，例如对测量值进行缩放和偏置。此功能的其中一个用途便是
显示理想值的偏差。这称为偏置。公式中的 X 值代表仪器测量值。
前提条件：将仪器复位到默认设置。 ( 见第12页，
恢复默认设置 )
1. 按下 Math/Limit（数学/门限）
以打开 Math and Limits（数学和
门限）菜单。
>
2. 选择 Math > Math Off >
(K*X+L)/M
（数学 ＞ 关闭数学运
算 ＞ (K*X+L)/M）。
3. 选择 L 并输入 –1 EE6。
4. 反复按下 Sa
ve/Exit（保存/退
出）以退出各级菜单并返回到测
量读数。仪器会显示 1 MHz 的
偏差频率（在
本例中为 29.91 毫
赫）。
极限测试
此示例测试频率门限，但大多数测量都可设置测试门限。
1. 将仪器复
位到默认设置。 ( 见
第12页，
恢复默认设置 )
2. 按下 Math/Limit（数学/门限）
并选择 Limits（门限）。
>
FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 13
