TCC8900 TCC8900_DEMO_AM_2747_V1.1 July, 31, 2009
Board Guide TCC8900 DEMO BOARD USAGE
Preliminary 2-10
9) Boot from EHI (BM[2:0] - 011, UTXD[1:0] - b)
2.1.1 SD&MMC / MS(memory stick) Card Selection Mode.
위의 TABLE 1과 같이 SD(MMC) Card를 테스트하고자 할 경우에는 JP46의 1번과 2번 핀을
Short시켜서 VDDIOD가 인가되도록 Jumper를 Setting하여 준다.
반대로, MS(memory stick) Card를 테스트하고자 할 경우에는 JP46의 2번과 3번 핀을 Short
시켜서 Low 상태가 되도록 Jumper를 Setting한다.

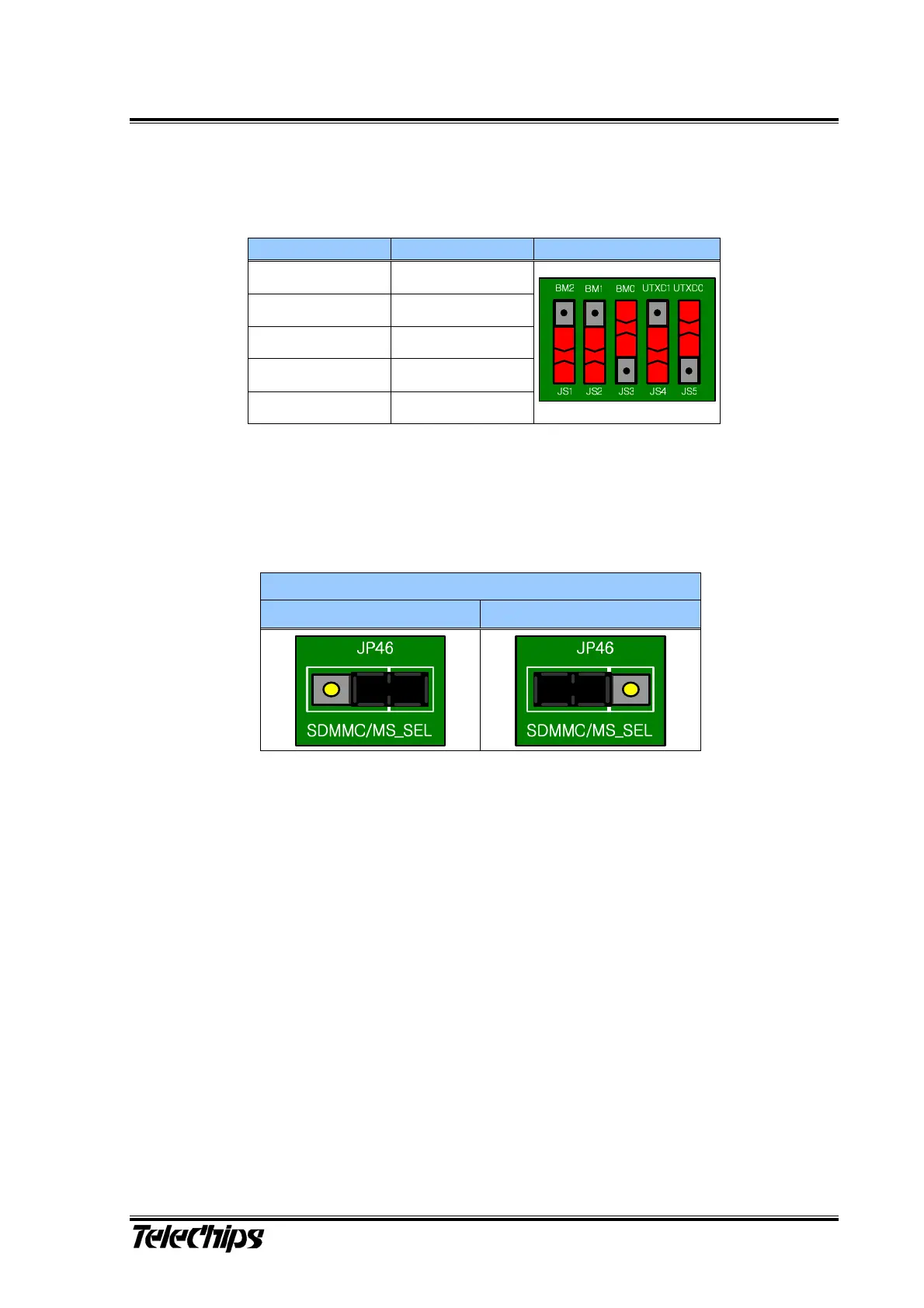

Table 9 EHI Boot Mode Configurations
Pin Value Figure
BM2(JS1) High (1)
BM1(JS2) High (1)
BM0(JS3) Low (0)
UTXD1(JS4) Don’t care
UTXD0(JS5) Don’t care
Table 10 SD(MMC)/MS Selection
SD&MMC / MS Card Selection
SD or MMC MS (memory stick)
