TCC8900 TCC8900_DEMO_AM_2747_V1.1 July, 31, 2009
Board Guide TCC8900 DEMO BOARD USAGE
Preliminary 2-12
2.3 LCD I/F Switch Setting
TCC8900 데모 보드는 아래 그림과 같이 RGB I/F용과 CPU I/F용 LCD 보드를 겸용으로 사용
할 수 있도록 설계하였기 때문에 각각 해당되는 사용하고자 하는 LCD I/F에 맞게 Switch Setting
을 다르게 해 주어야 한다.
현재 Default로 RGB I/F용 보드의 24bit LCD로 Switch Setting 되어있으며, CPU I/F로 사용할
경우에는 16bit LCD에 맞게 Switch Setting을 하면 된다.
LCD_D17
LCD_D16
LCD_OE#
LCD_AP0
LCD_CS#1
LCD_CS#0
LCD_AP2
LCD_DE
LCD_AP1
OFF ON
SW13
LCDIF_SET
1
2
3
4
5
6
12
11
10
9
8
7

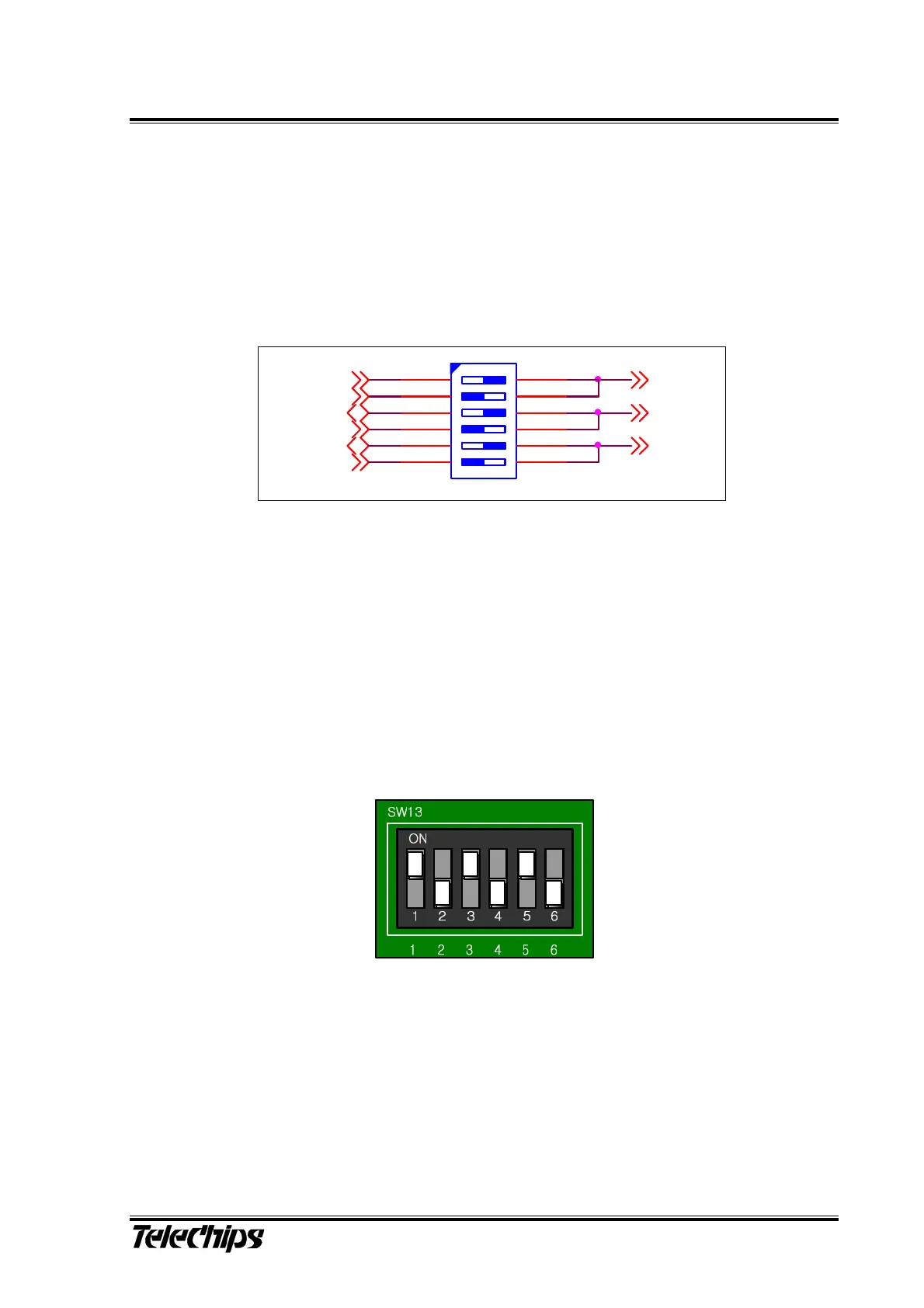

Figure 8. LCD I/F Setting
따라서 CPU I/F로 전환할 경우에는 Setting에 맞는 Switch Select이 필요하며 Setting 방법은 다
음과 같다.
2.3.1 LCD I/F Switch Setting Of RGB Interface
RGB I/F의 LCD를 사용할 경우에는 아래 그림과 같이 SW13의 1번, 3번, 5번을 ON으로 Switch
Setting하여 사용하면 되며 8bit, 16bit, 18bit, 24bit 방식의 LCD를 모두 지원한다.
Figure 9. RGB I/F LCD Switch Setting
2.3.2 LCD I/F Resistor Setting Of CPU Interface
CPU I/F의 LCD를 사용할 경우에는 아래 그림과 같이 SW13의 2번, 4번, 6번을 ON으로 Switch
Setting하여 사용하면 된다.
