2.2 NAND_CE# Setting
SW12
ND_CS
1
2
3
4 5
6
7
8
R25547K
R25447K
R25347K
R25247K
ND_PWR
ND_CS#0
ND_CS#2
ND_CS#1
ND_CE#0
ND_CE#1
ND_CE#2
ND_CE#3ND_CS#3

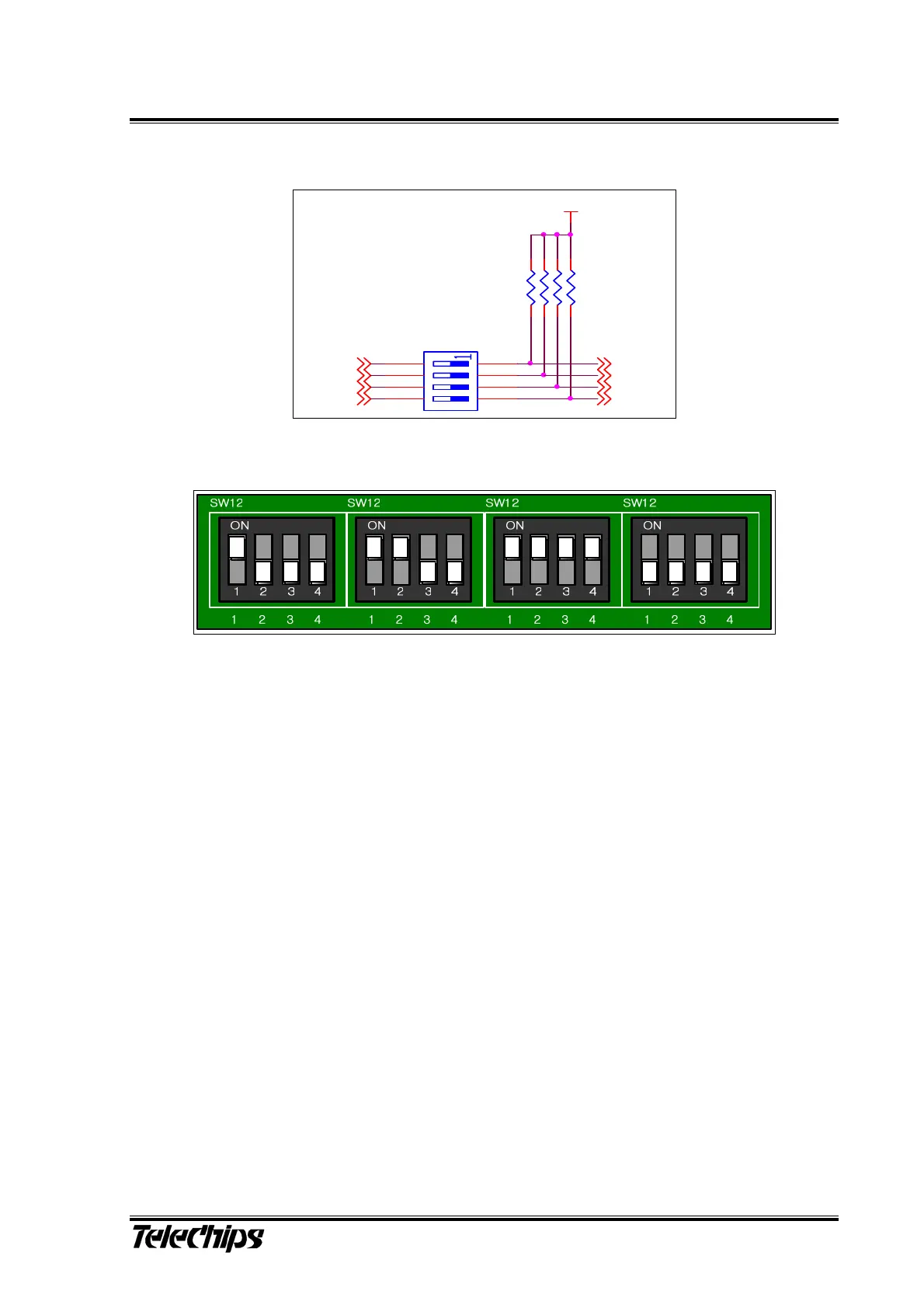

Figure 6. NAND_CE# Setting
(A) (B) (C) (D)
Figure 7. SW12 Setting
TCC8900에서는 7개의 Chip Select를 필요로 하는 NAND Flash를 지원한다.
DEMO Board에는 4개의 Chip Select가 가능하게 설계되었으며 Setting은 다음과 같다.
1CS 방식의 NAND를 사용하고자 할 경우에는 FIGURE7의 (A)그림과 같이 SW12의 1번 Pin을
On으로 Setting하여 사용하고, 2CS 방식의 NAND를 사용하고자 할 경우에는 (B)그림과 같이
SW12의 1번과 2번 핀을 모두 On으로 Setting하여 사용한다. 마찬가지로, 4CS 방식의
NAND를
사용하고자 할 경우에는 (C)그림과 같이 모든 Pin을 On으로 Setting하여 사용한다.
만약, TCC8900 Main Board에 NAND Flash를 Mount 하지 않고 Extension Header를 이용하여
Nand Sub Board를 사용하고자 할 경우에는 FIGURE 5의 (D)그림과 같이 SW12의 모든 핀을
Off로 Setting 하여 사용하여야 한다.
또한, 8bit 방식으로 NAND Flash를 사용할 경우에는 TCC8900 Reference 회로도 상의 U6에만
NAND를 Mount하고, 16bit 방식으로 사용하고자 할 경우에는 U6과 U7 모두에
NAND를 Mount
하여 사용한다. 이때, 8bit과 16bit 일 때 각각의 NAND Boot Mode Jumper Setting과 관련해서는
위에서 설명한 바와 같이 “2.1.1 Boot Mode Selection” Part의 “Table 2. NAND Boot Mode
Configurations”를 참조하여 Boot Mode를 Setting한다.
