TCC8900 TCC8900_DEMO_AM_2747_V1.1 July, 31, 2009
Board Guide TCC8900 DEMO BOARD USAGE
Preliminary 2-14
2.4 Resistor Setting in the Non-Use of JTAG
JTAG
TMS
D17
TCK
F16
TDI
E16
NTRST
E17
TDO
B20
RTCK
E15
1K
DGND

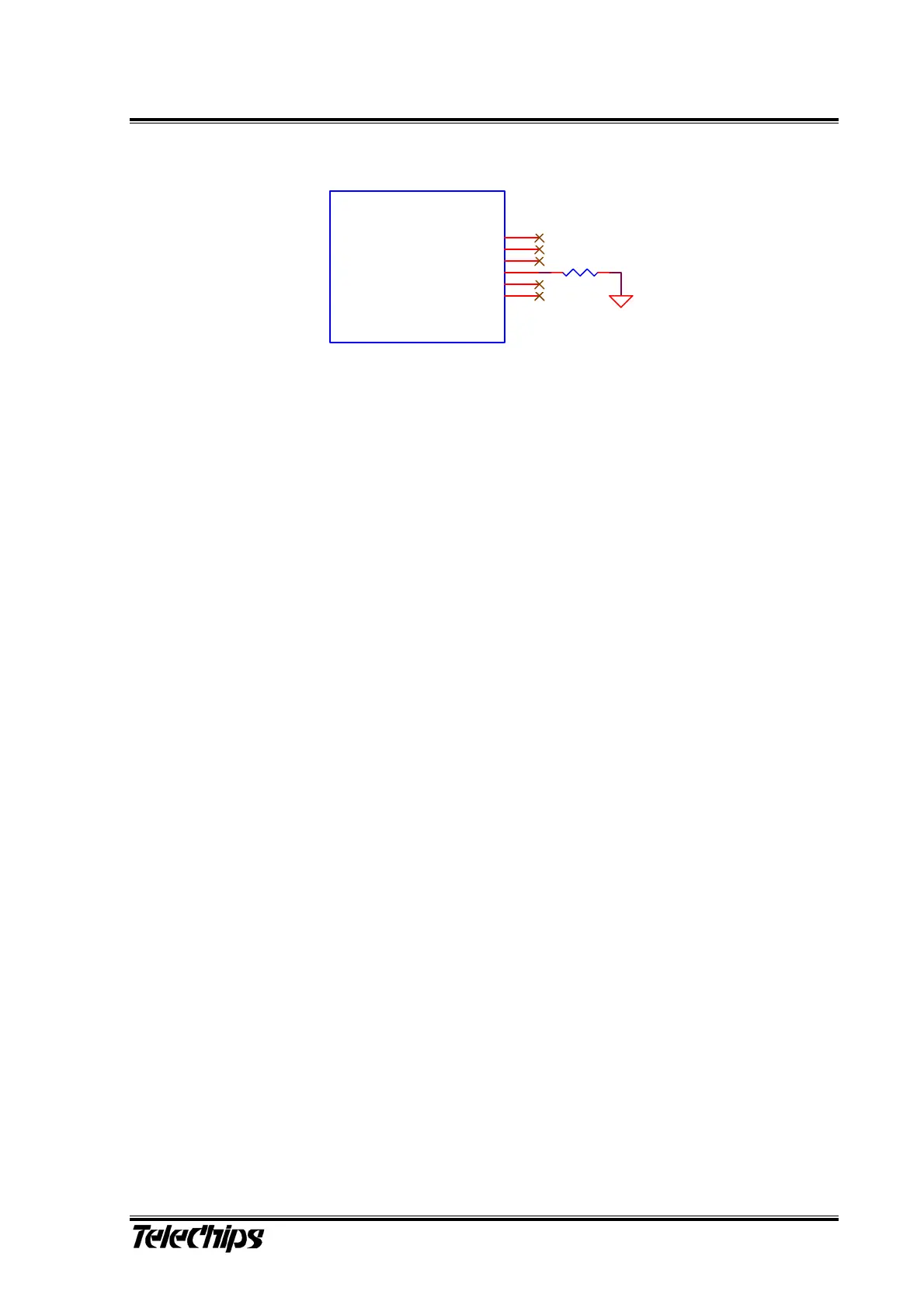

Figure 12. Resistor Setting in the Non-Use of JTAG
대부분의 Real Board (양산 보드)에서는 JTAG를 사용하지 않는다. 이때의 주의할 점이 사용하지
않는 포트들에 대한 처리이다. 기본적으로 CMOS Input이나 Schmitt Trigger Input PAD가 Floating
되면 I/O 과전류 발생, 시스템 오동작 등 많은 문제가 발생될 수 있다. 특히 JTAG 같은 경우는
시스템 전체에 영향을 미칠 수 있는 부분이므로 특히 주의를 요한다. 만약, JTAG 핀들을 Floating
하고 Real Board가 Noise에 취약한 경우
JTAG 핀들이 순간적으로 Active 되면서 Core가 JTAG에
반응하게 된다. 이로 인해 Real Board는 Normal 동작 상태가 아닌 JTAG Mode로 전환되며 Real
Board의 외형적인 현상은 HANG(HALT)된 것처럼 보이게 된다.
따라서, JTAG Block을 사용하지 않을 경우 위의 Figure 14와 같이 nTRST Pin을 1Kohm 저항 이내
로 Pull-down 처리하여 JTAG Block 전체를 Reset 상태로 유지함으로써 JTAG Block을 Inactive 시
켜 보드 자체의 Noise등에 의한 오동작에 대비하여야 한다.
.
