Anleitung Montage Edelstahl-Standsäulen
Standsäulen bestücken
D
1,75 m für Fußgänger (Beispiel)
Montieren Sie die Türstation bzw. das
entsprechende Modul an der Säule. Nutzen
Sie bitte die im Lieferumfang der Sprechstelle/
Rahmen enthaltenen Innensechskantschrau-
ben. Mit einem Klemmblech (siehe dazu auch
Seite ) befestigen Sie das untere Ende der
Türstation.
Befestigen Sie nun die Abdeckblende mit
einer Anfasung oben mit Hilfe des Klemmblechs
so, dass die gerade geschnittene Kante zum
Fuß der Säule zeigt. Die angefaste Kante der
Abschlussblende zeigt zur Behnke Türstation
bzw. zum Modulrahmen. Mit dem zweiten
Klemmblech befestigen Sie das untere Ende der
Abdeckblende. Die dazu benötigten Innen-
sechskantschrauben M befinden sich im
Lieferumfang der Abschlussblende.
Nutzen Sie die Abdeckblenden ohne
Anfasung, um die verbleibende Säulenöffnung
zu verschließen. Falls die Blende zu lang ist,
kürzen Sie diese ein. Beachten Sie bitte, die
Säulenfußstärke von mm. Die Abdeckblende
sollte ca. mm in den Säulenfuß eingescho-
ben werden. Befestigung erfolgt wie in Pkt.
beschrieben. Die benötigten Innensechs-
kantschrauben liegen der Abdeckblende bei.
Montieren Sie die passend gekürzte Abdeck-
blende so, dass die Bohrlöcher nach oben
zeigen. Das untere Ende wird in die Öffnung des
Säulenfußes eingeschoben. Bemaßung Säulen-
fuß Seite unbedingt beachten.

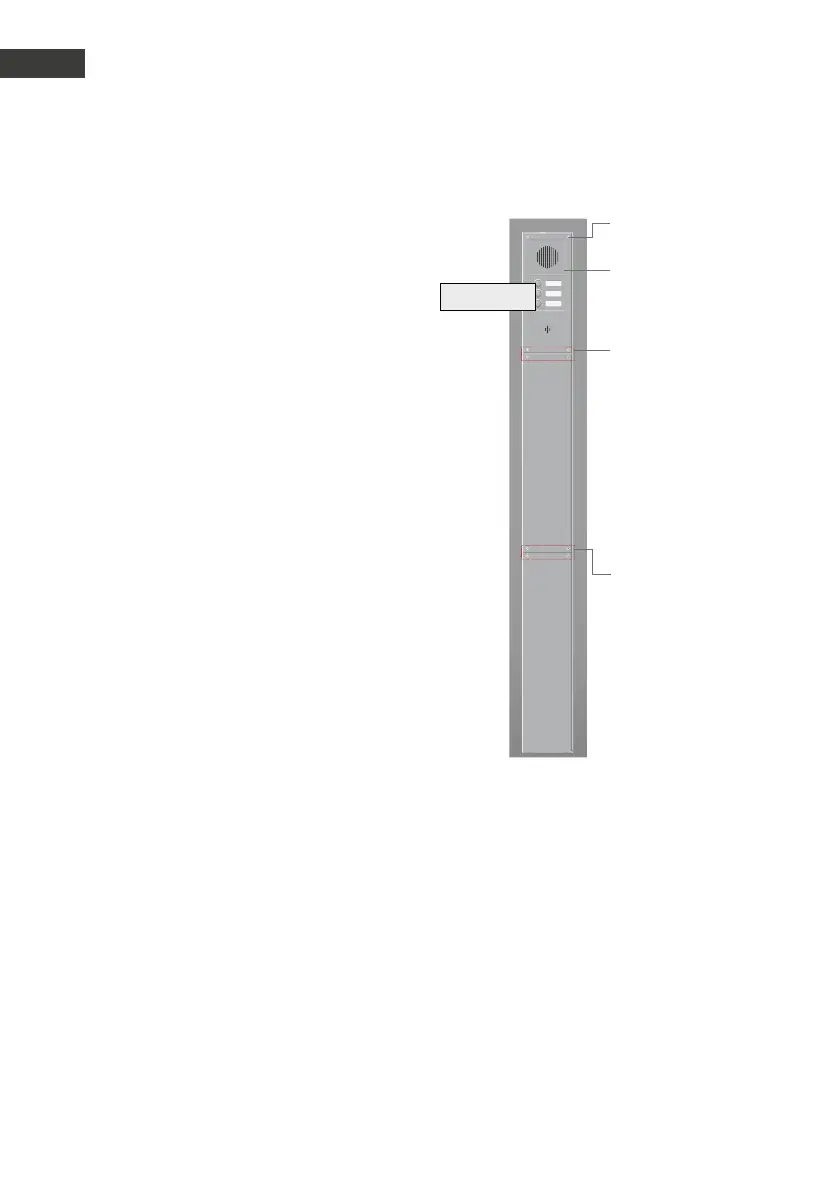

Erste Sprechstelle Personen
Sprechstelle direkt mit der
Standsäule verschrauben
Klemmblech zur Befestigung
der Sprechstelle und der
Abschlussblenden bzw.
weiterer Sprechstellen
Klemmblech zur Befestigung
der Sprechstelle und der
Abschlussblenden bzw.
weiterer Sprechstellen
3.1. Standsäule mit einer Behnke Türstation
Fußgänger
