Notice de montage
F
Notice de montage des colonnes en acier inox
2.
notice de montAge

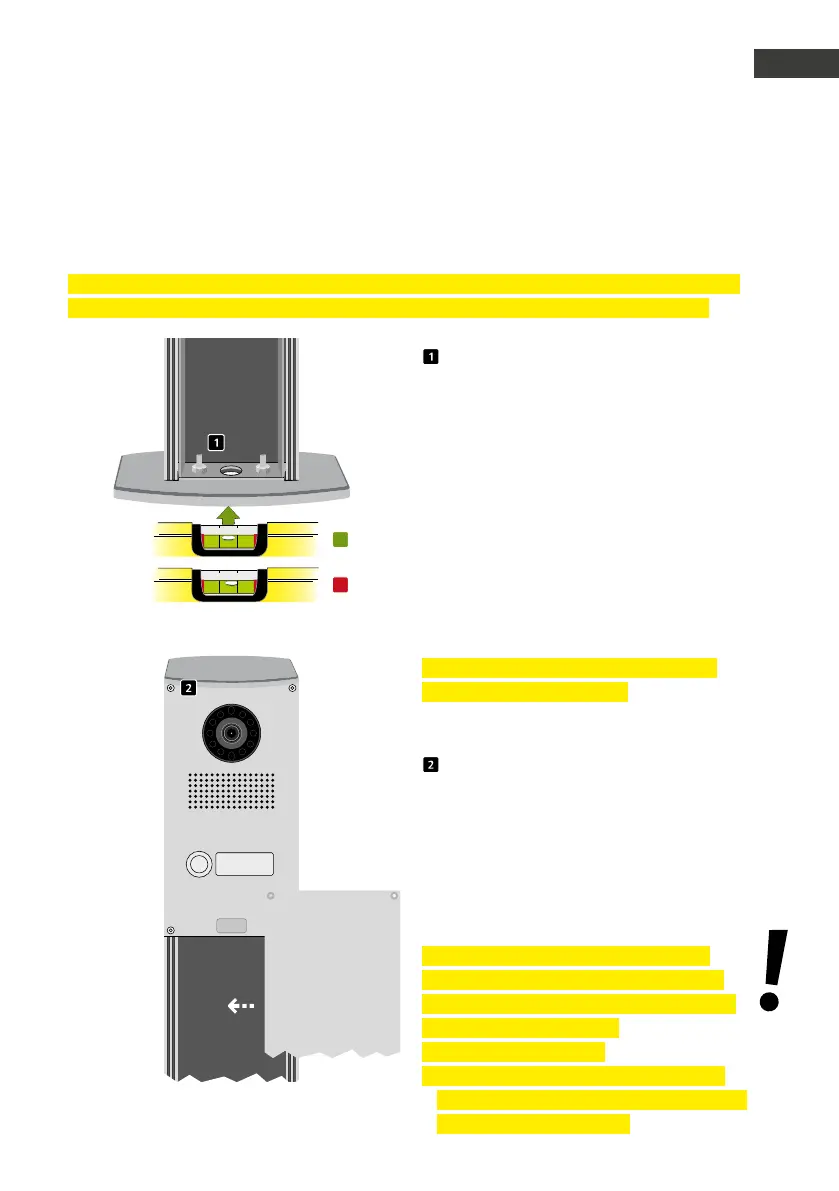

2.1. Colonne série 5
Après avoir déballé la colonne Série , retirez
la plaque de recouvrement prémontée. Pour ce
faire, retirez les trois bandes de sécurité et, si
nécessaire, le film de protection*
de la plaque de
recouvrement.
Faites passer les câbles de raccordement à travers
le pied de la colonne avant de visser la colonne
sur la fondation. Fixez la colonne série avec des
vis à six pans et chevilles, boulons d'ancrage ou
goujons filetés dans la fondation en béton. (cf.
chapitre «. Plan de fondation» à la page ).
Nous vous recommandons des vis etc. de mm
de diamètre et d’une longueur de mm min.
Important: respectez les couples de serrage
donnés par le fabricant des vis.
Remarque: l’équipement de fixation n'est pas
inclus à la livraison.
Raccordez l’appareil de la série avec l’in-
frastructure (cf. notice du portier téléphonique
de série fournie) et intégrez-le dans la partie
supérieure de la colonne. Vérifiez le bon fonction-
nement du portier téléphonique.
Insérez la plaque de recouvrement dans la
colonne de la série et fixez-la avec les vis*
(
pièces, M x mm) fournies.
Pour les colonnes -, -, -, -, -, -
Avant le montage, assurez-vous que les colonnes et le portier téléphonique de la série à utiliser
sont bien compatibles (les caches de la colonne varient en fonction du portier téléphonique).
* Si le montage ne se fait pas à plat sur la
fondation en béton, ceci peut entraîner une
déformation du corps de la colonne et causer
des problèmes d’étanchéité.
*
Selon le type de colonne
*
Attention : vissez les vis avec précaution !
Le canal fileté dans le profil de la colonne de
la Série est autotaraudeur.
*
