Notice de montage
F
Notice de montage des colonnes en acier inox
2.3. Colonne série 50
Pour les colonnes -, -, -, -
Avant le montage, assurez-vous que les colonnes et le portier téléphonique de la série à utiliser
sont bien compatibles.

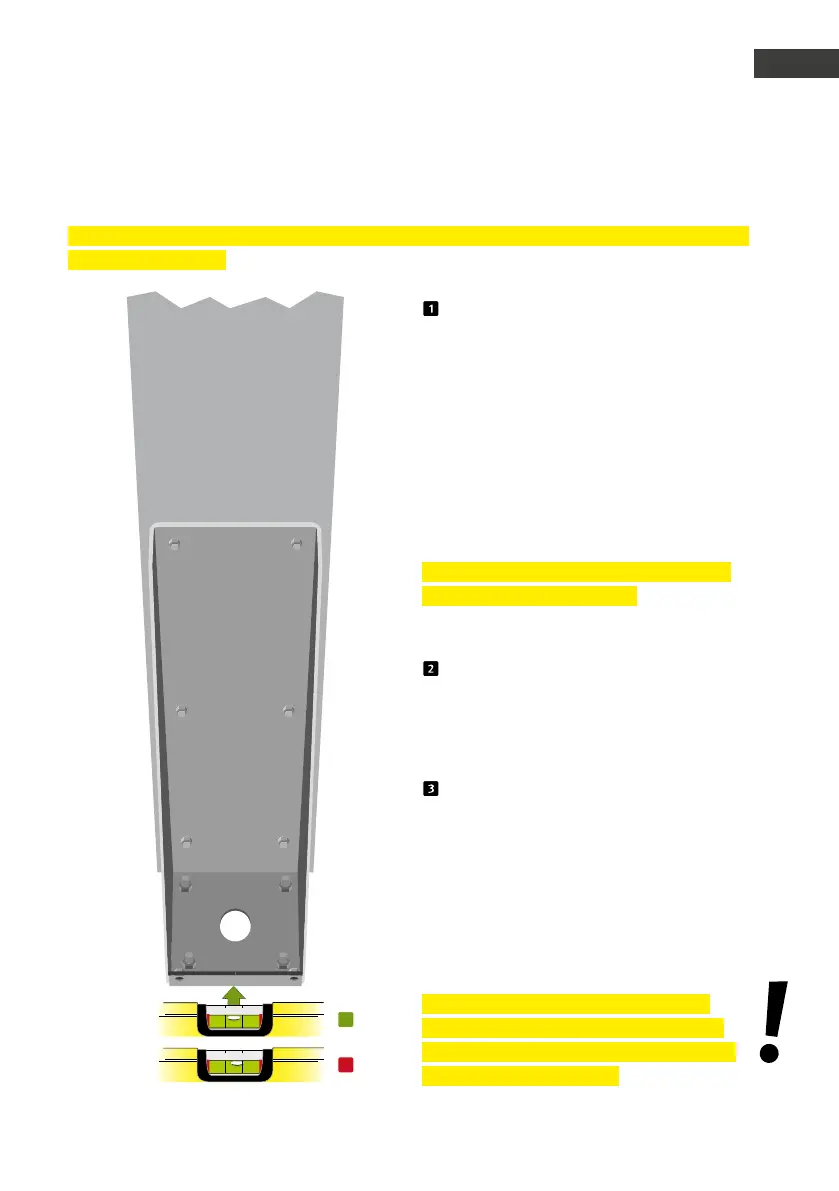

Retirez le cache arrière de la colonne série
(DB revêtue) en desserrant les quatre
vis au dos du cache.
Faites passer les câbles
de raccordement à travers le pied de la colonne
avant de visser la colonne sur la fondation.
Fixez la colonne série avec des vis à six pans
et chevilles, boulons d'ancrage ou goujons
filetés dans la fondation en béton. (cf. chapitre
«. Plan de fondation» à la page ). Nous
vous recommandons des vis etc. de mm de
diamètre et d’une longueur de mm min.
Important: respectez les couples de serrage
donnés par le fabricant des vis.
Remarque: l’équipement de fixation n'est pas
inclus à la livraison.
Montez le portier téléphonique de la série
dans la colonne et raccordez-le à l’infrastructure
existante (cf. notice de l’électronique de base
à installer). Vérifiez le bon fonctionnement du
portier téléphonique.
Placez le cache arrière et fixez-le à l’aide des
vis retirées à l’étape .
* Si le montage ne se fait pas à plat sur la
fondation en béton, ceci peut entraîner une
déformation du corps de la colonne et causer
des problèmes d’étanchéité.
*
