Telefunken SBS100W - Wandmontage

DE
10
3. INBETRIEBNAHME
 Der Soundbar sollte einen Abstand von mindestens
10 cm zur Unterseite des Fernsehgeräts einhalten.
Suchen Sie eine Montagestelle aus, die sich in der
Nähe einer Steckdose bendet.
 Achtung! Vergewissern Sie sich, dass Sie nicht in
Wasser- oder Stromleitungen bohren. Verwenden Sie
ein Leitungssuchgerät.
 Achtung! Halten Sie während des Aufbaus Kinder
und Haustiere fern.
 Die Anbringung des Gerätes dauert ca. 20 bis 30
Minuten.

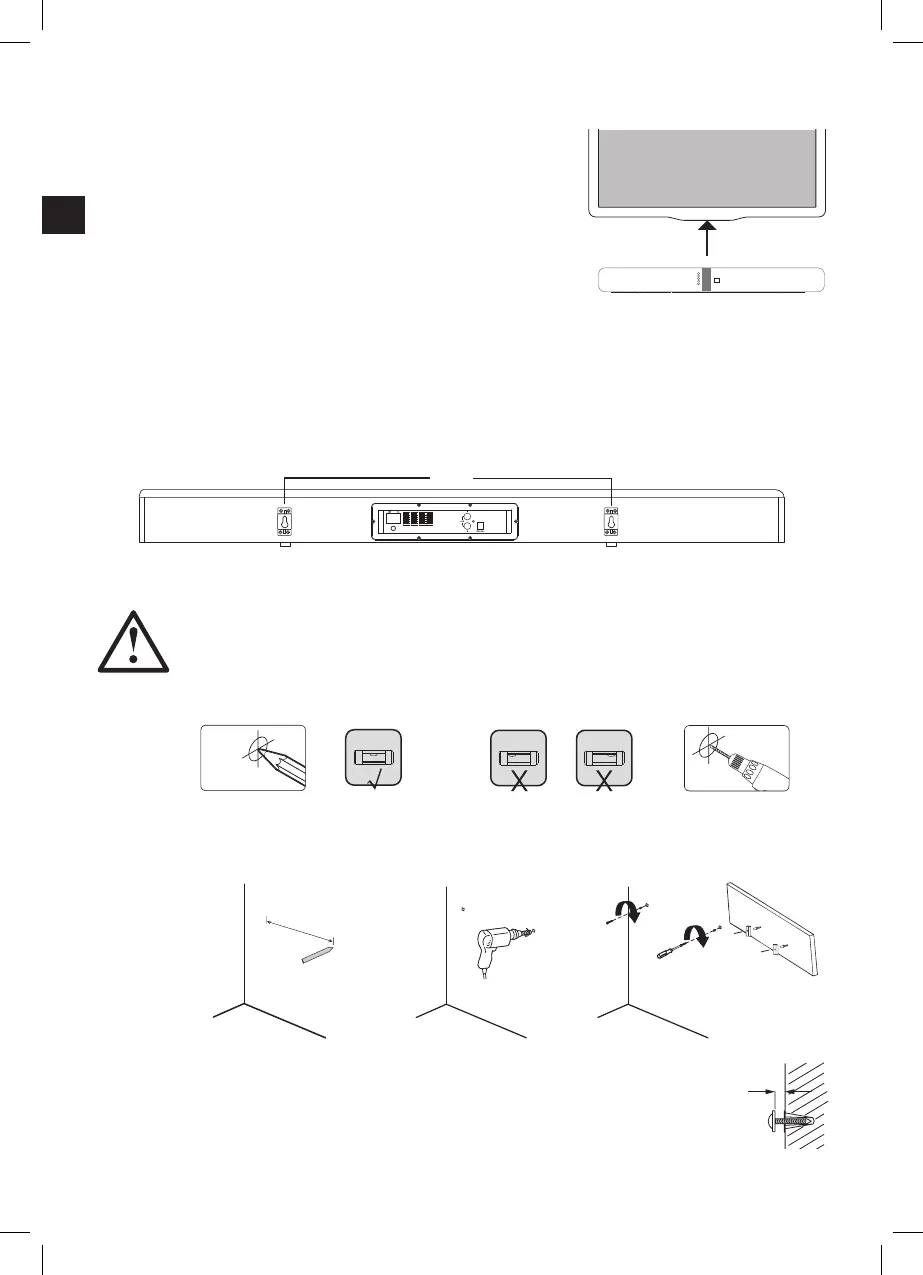

3.3 Wandmontage
 Markieren Sie die Mitte von 2 Bohrlöchern mit einem Abstand von 48 cm zueinander.
Vergewissern Sie sich mit Hilfe einer Wasserwaage, dass die Markierungen sich auf
einer horizontalen Linie benden.
48cm
 Hinweis: Falls Sie das Gerät unterhalb eines Fernsehgeräts anbringen, rechnen Sie zu
dem Mindestabstand zur Oberkante von 10 cm mindestens weitere 5 cm hinzu, wenn
Sie die Bohrlöcher markieren.
 Bohren Sie die 2 markierten Löcher mit einem geeigneten Bohrer.
 Hinweis: Bei einer Steinwand achten Sie darauf, dass Sie nur direkt in den Stein
bohren. Nicht in die Mörtelfugen bohren!
5 mm
 Führen Sie 2 Dübel (32) in die gebohrten Löcher ein. Verwenden Sie hierzu
gegebenenfalls einen Hammer.
 Drehen Sie die Schrauben (33) durch die EVA-Platten (34) in die Dübel (32).
48cm
5 mm
 Hinweis: Achten Sie darauf, einen Abstand von ca. 5mm zwischen
Schraubenkopf und Wand zu lassen, damit der Soundbar sicher auf die
Schrauben (33) aufgehängt werden kann.
 Hängen Sie den Soundbar an die Schrauben (33). Vergewissern Sie
sich, dass die Schraubenköpfe sicher in den schmalen Ausschnitt der
Wandhalterung (A) eingeführt sind.
 Vergewissern Sie sich, dass der Soundbar fest und sicher angebracht ist.
5 mm
8
3. INBETRIEBNAHME
Benötigte Werkzeuge und Bauteile (nicht mitgeliefert)
Volt
S
tud
Metal
 Der Soundbar sollte einen Abstand von mindestens 7,5 cm zur Unterseite des
Fernsehgeräts einhalten. Suchen Sie eine Montagestelle aus, die sich in der Nähe einer
 Achtung! Vergewissern Sie sich,
dass Sie nicht in Wasser- oder
Stromleitungen bohren. Verwenden Sie ein
Leitungssuchgerät.
 Achtung! Halten Sie während des Aufbaus
Kinder und Haustiere fern.
 Die Anbringung des Gerätes dauert ca. 20
bis 30 Minuten.
3.3 Wandmontage
 Markieren Sie die Mitte von 2 Bohrlöchern mit einem Abstand von 40 cm zueinande
Vergewissern Sie sich mit Hilfe einer Wasserwaage, dass die Markierungen sich auf einer
40 cm
 Hinweis: Falls Sie das Gerät unterhalb eines Fernsehgeräts anbringen, rechnen Sie zu
dem Mindestabstand zur Oberkante von 7,5 cm mindestens weitere 5 cm hinzu, wenn
Sie die Bohrlöcher markieren.
Volt
S
tud
Metal
40 cm
≥ 7,5 cm
10 cm
