Telefunken SBS100W - Wall Mounting Installation Guide

GB
10
3. BEFORE FIRST USE
 The soundbar should be at least 10 cm away from
the bottom of the TV. Look for a mounting site that is
located in the vicinity of an outlet.
 Caution! Make sure that you are not drilling into
water or power lines. Use a line locator.
 Caution! Keep children and domestic animals away
when you are installing the device.
 Mounting the device will take approx. 20 to 30
minutes.

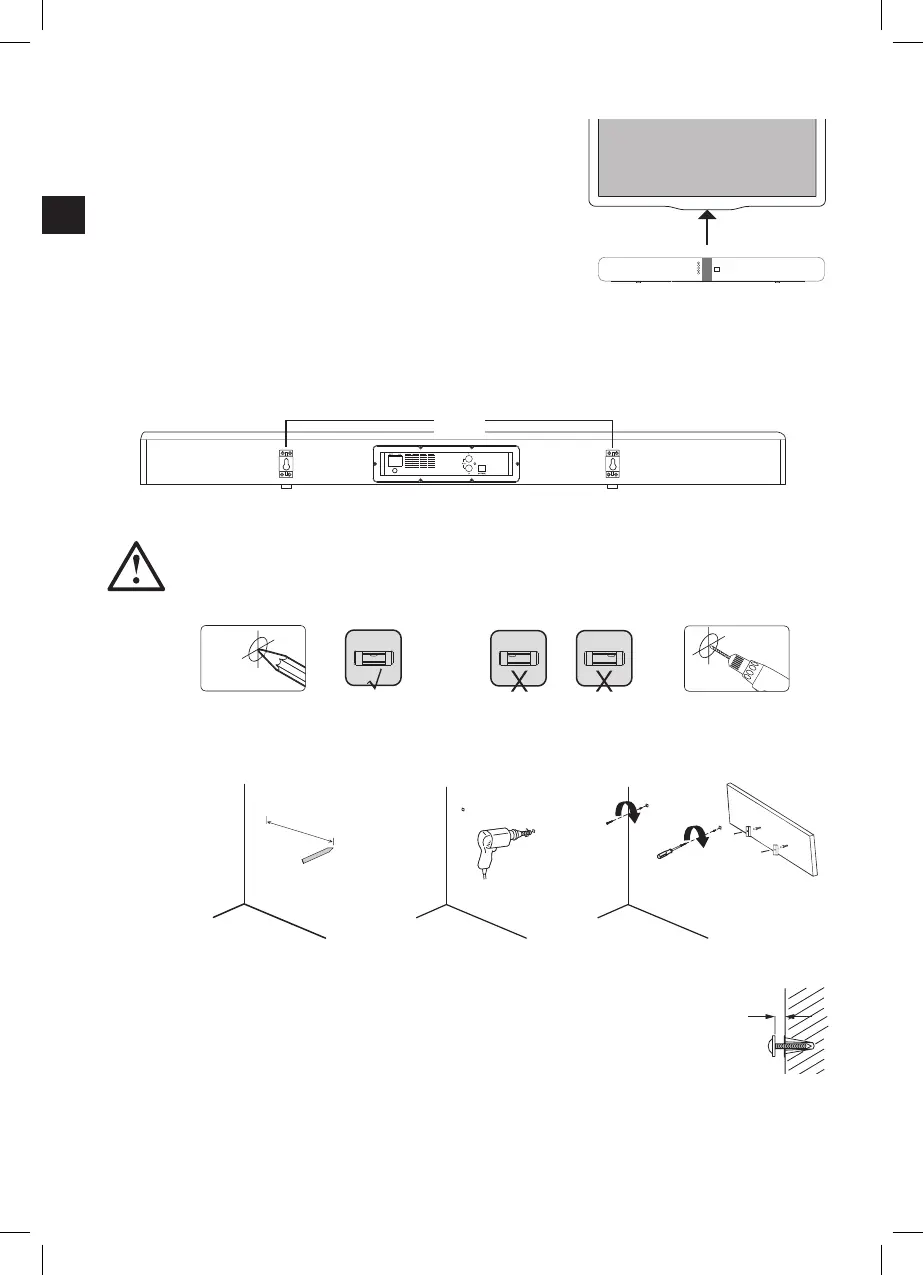

3.3 Mounting soundbar on a wall
 Mark the centre of 2 holes to be drilled with a distance of 48cm between them. Using a
water level, make sure that the marks are on a horizontal line.
48cm
 Note: If you are mounting the device under a TV set add another 5cm to the minimum
distance of 10cm to the upper edge when you are marking the holes to be drilled.
 Drill the 2 marked holes, using a suitable drill bit.
 Note: Make sure to drill into a solid part of the wall when installing on a brick or cinder
block wall. Do not drill into the mortar joints!
5 mm
 Insert 2 wall plugs (32) into the drilled holes. Use a hammer (if necessary) for this
purpose.
 Turn the screws (33) into the wall plugs (32) using the EVA sheets (34).
48cm
5 mm
 Note: Make sure to leave a gap of approx. 5mm between the head of the screw and the
wall so that the soundbar can be hung securely on the screws (33).
 Hang the soundbar on the screws (33). Make sure that the screw
heads are securely inserted into the narrow cutout of the wall bracket
(A).
 Make sure that the soundbar is safely and securely attached.
5 mm
8
3. INBETRIEBNAHME
Benötigte Werkzeuge und Bauteile (nicht mitgeliefert)
Volt
S
tud
Metal
 Der Soundbar sollte einen Abstand von mindestens 7,5 cm zur Unterseite des
Fernsehgeräts einhalten. Suchen Sie eine Montagestelle aus, die sich in der Nähe einer
 Achtung! Vergewissern Sie sich,
dass Sie nicht in Wasser- oder
Stromleitungen bohren. Verwenden Sie ein
Leitungssuchgerät.
 Achtung! Halten Sie während des Aufbaus
Kinder und Haustiere fern.
 Die Anbringung des Gerätes dauert ca. 20
bis 30 Minuten.
3.3 Wandmontage
 Markieren Sie die Mitte von 2 Bohrlöchern mit einem Abstand von 40 cm zueinande
Vergewissern Sie sich mit Hilfe einer Wasserwaage, dass die Markierungen sich auf einer
40 cm
 Hinweis: Falls Sie das Gerät unterhalb eines Fernsehgeräts anbringen, rechnen Sie zu
dem Mindestabstand zur Oberkante von 7,5 cm mindestens weitere 5 cm hinzu, wenn
Sie die Bohrlöcher markieren.
Volt
S
tud
Metal
40 cm
≥ 7,5 cm
10 cm
