TELEWAVE 44A - Calibration and Adjustment Procedures

TELEWAVE 44A
21 pages
Print Icon
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
Telewave, Inc.
Model 44A/AP
Page 14

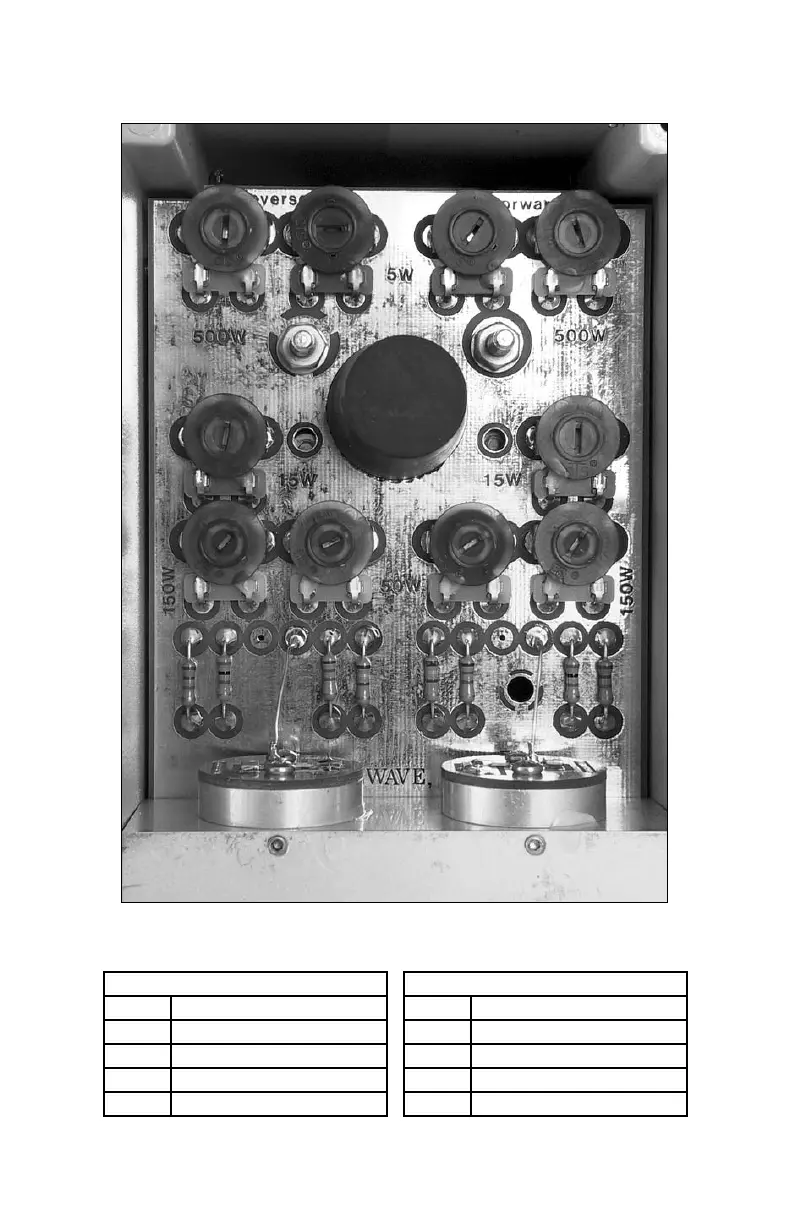

Figure 6-1: Adjustment Potentiometers and Parts Location
CU2CU1
FORWARD RANGES
R1 5 watt range
R3 15 watt range
R7 50 watt range
R11 150 watt range
R15 500 watt range
REVERSE RANGES
R2 5 watt range
R6 15 watt range
R10 50 watt range
R14 150 watt range
R18 500 watt range
R18
R18
R2
R2
R1
R1
R15
R15
R6
R6
R3
R3
R14
R14
R11
R11
R10
R10
R7
R7
R13
R13
R17
R17
R5
R5
R9
R9
R8
R8
R4
R4
R12
R12
R16
R16
