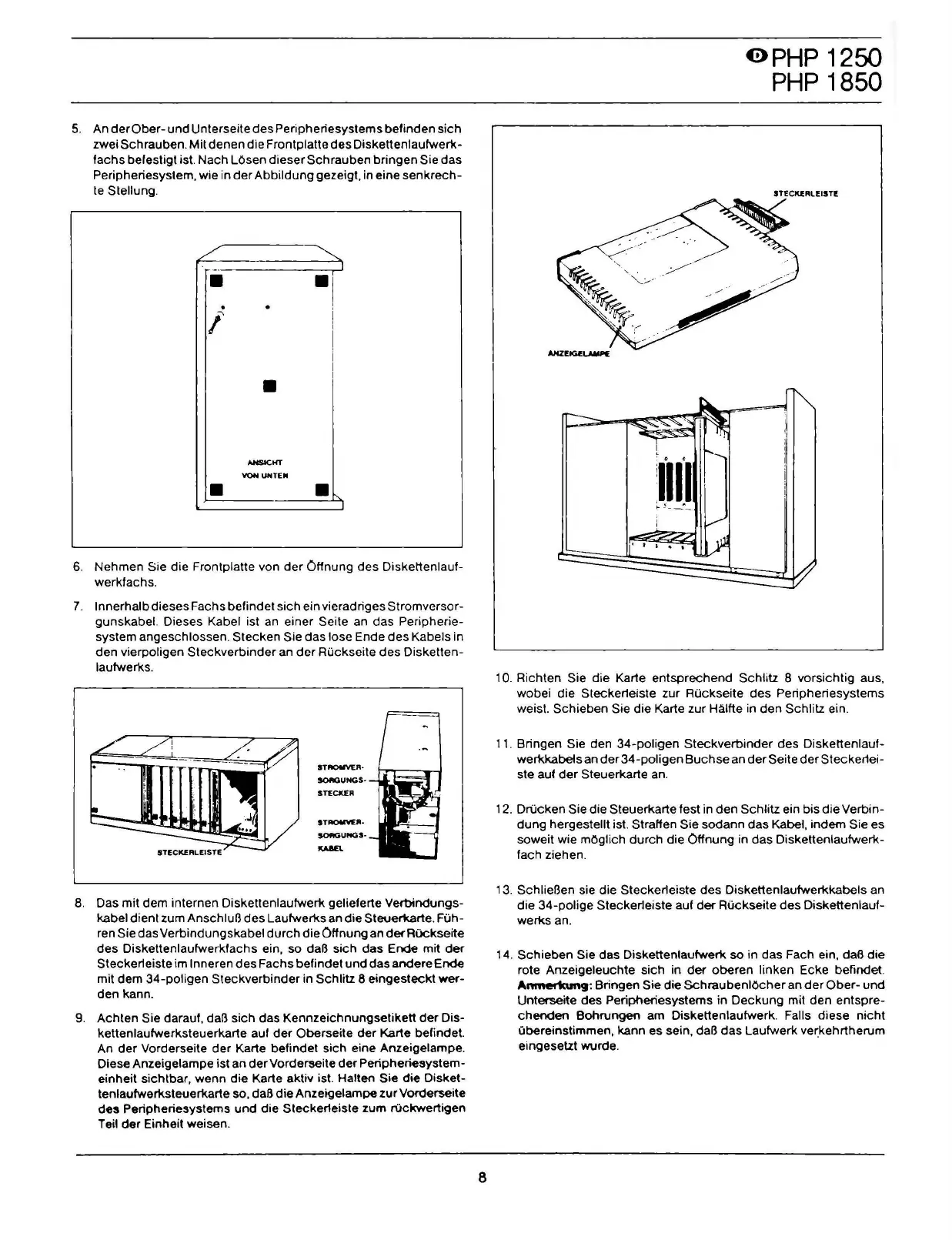

5.
An
derOber-
und Unterseite d es Peripheriesystems
belinden
sich
zwei Schrauben. Mi!
denen
di e Frontplatte d es Diskettenlaulwerk-
lachs
belestigt ist. Nach
LO
se n
dieser
Schrauben
bringen
Si e das
Peripheriesystem, wie in
der
Abbildung
gezeigt, in eine
senkrech-
te
Stellung.
/========~~~
• •
.
l
•
•
AHSICHT
YON UNTEM
•
6.
Nehmen Sie
die
Frontplatte von
der
Oflnung
des
Diskettenlaul-
werklachs.
7.
lnnerhalb dieses Fachs
belindet
sich
ein vieradriges Stromversor-
gunskabel. Dieses Kabel ist an einer Seite an das Peripherie-
system angeschlossen. Stecken Si e das lose End e d es Kabels in
den
vierpoligen
Steckverbinder
an
der
Ruckseite d es Disketten-
laulwerks.
STfllOIIVER·
SOI'IOUNGS·
r'
....
.,
........
STECKER
STAOioiVEII-
SOfOGUNGS-
IVoiiEI.
8.
Das mi! dem internen Diskettenlaulwerk gelielerte
Verbindungs-
kabel dient zum AnschluB d es Laulwerks an
die
Steuer!(arte. Fuh-
ren Si e dasVerbindungskabel dure h
di
e Oflnung an def'ROCkseite
des
Diskettenlaulwerklachs ein, so daB sich
das
Ende mit
der
Steckerleiste im lnneren d es Fachs belindet
und
das andere Ende
mi! dem
34-poligen
Steckverbinder
in Schlitz 8
eingesteckt
wer-
den kann.
9.
Achten Sie daraul, daB sich das Kennzeichnungsetikett
der
Dis-
kettenlaulwerksteuerkarte aut
der
Oberseite
der
Karte belindet.
An
der
Vorderseite der Karte
belindet
sich eine Anzeigelampe.
Diese Anzeigelampe ist an
derVorderseite
der
Peripheriesystem-
einheit sichtbar, wenn
die
Karte aktiv ist. Halten Sie
die
Disket-
tenlaulwerksteuerkarte so, d
aB
di
e Anzeigelampe zur Vorderseite
des
Peripheriesystems
und
die
Steckerleiste zum ruckwertigen
Teil
der
Einheit weisen.
8
0PHP
1250
PHP
1850
STECKERLEIST!
1
O.
Richten Si e die Karte
entsprechend
Schlitz 8 vorsichtig aus,
wobei die Steckerleiste zur Ruckseite
des
Peripheriesystems
weist.
Schieben
Sie die Karte zur Halfte in
den
Schlitz ein.
11.
Bringen Sie den
34-poligen
Steckverbinder
des Diskettenlaul-
werkkabets an
der
34-poligen
Bue h se an
der
Seite
der
Steckerlei-
ste
aut
der
Steuerkarte
an.
12. Drucken Si e di e Steuerkarte !est in
den
Schlitz ein bis di e Verbin-
dung
hergestellt i
st.
Straflen Sie sodann
das
Kabel, indem Sie es
soweit wie mOglich
durch
die Offnung in das Diskeltenlaufv/erk-
lach
ziehen.
13.
SchlieBen sie die Steckerleiste
des
Diskettenlaulwerkkabels an
die
34-polige
Steckerleiste aut del' Ruckseite
des
Diskettenlaul-
werks an.
14.
Schieben
Sie das Diskettenlautwerk so in das Fach ein, da6
die
rote Anzeigeleuchte sich in
der
oberen
linken Ecke befindet.
Anmerkung: Bringen Sie die SchraubeniOcher an
der
O
ber-
und
Unterseite
des
Periptleriesystems in
Deckung
mit den entspre-
chenden
Bohrungen
am Diskettenlaulwerk. Falls diese
nicht
Obereinstimmen, kann es sein, daB
das
Laulwerk verkehrtherum
eingesetzt wurde.
