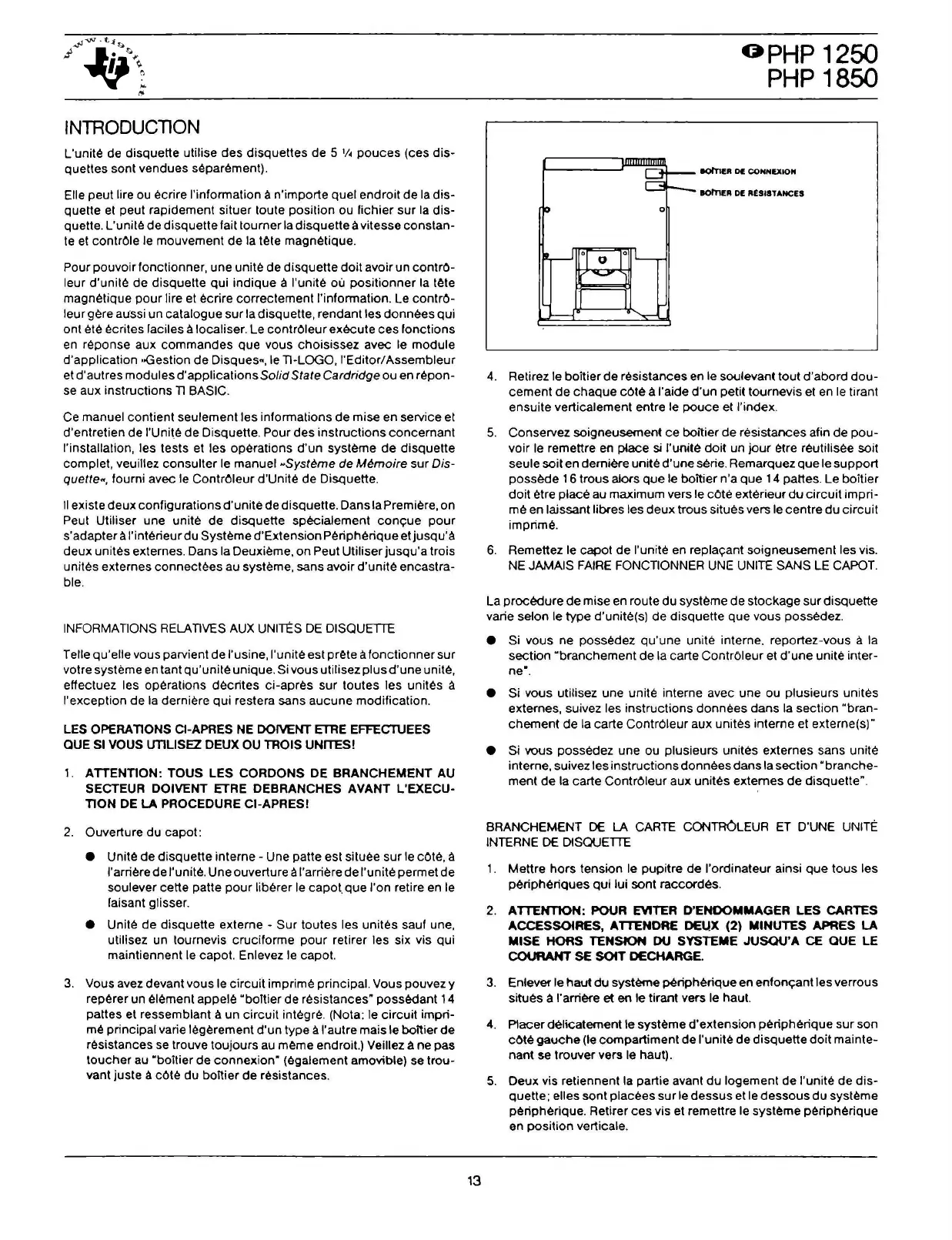

INTRODUCTION
L'unité de disquette utilise
des
disquettes
de
5
1
/~
pouces
(ces
dis-
quettes
soni
vendues séparément).
Elle peut lire ou écrire l'information à
n'imporle
quel endroit
de
la
dis-
quette
et
peut rapidement situer toute position ou fichier
sur
la
dis-
quette. L'unité
de
disquette
fai t tourner la
disquette
à vitesse
constan-
te
et
contrOie le mouvement
de
la tète magnétique.
Pour pouvoir fonctionner, une
unilé
de
disquette
doit
avoir un contrO-
Ieur
d'unité
de
disquette
qui
indique
à l'unité
positionner
la tète
magnétique
pour
lire et écrire
correctement
l'infonmation. Le contrO-
Ieur
gére
au·ssi
un catalogue
sur
la disquette,
rendantles
données
qui
o n! été écrites faciles à localiser. Le contrOieur
exécute
c es fonctions
en réponse aux
commandes
que
vous choisissez avec le
module
d'application uGestion
de
Disques•.le
TI-LOGO,I'Editor/Assembleur
et d'autres
modules
d'applicationsSo/id
State Cardridge ou en
répon-
se aux instructions n BASIC.
Ce manuel
contieni
seulement les infonmations
de
mise en service et
d'entretien
de
I'Unité
de
Disquette. Pour
des
instructions
concernant
l'installation, les tests et les opérations
d'un
systéme
de
disquette
compiei,
veuillez
consulter
le manuel »Systéme de
Mémoire
sur
Dis-
quette", fourni avec le ContrOieur d'Unité
de
Disquette.
Il
existe
deux
configurations
d'unite
de disquette. Dans la Premiére, o n
Peut Utiliser une unité
de
disquette
spécialement
conçue
pour
s'adapter
à
l'intérieurdu
Système d'Extension
Périphérique
etjusqu'à
deux
unités externes. Dans la Deuxième, on Peut Utiliser
jusqu'a
trois
unités externes
connectées
au système, sans avoir
d'unité
encastra-
ble.
INFORMATIONS RELATIVES
AUX UNITÉS
DE
DISQUETTE
T elle qu'elle vous parvi e n t
de
l'usine,l'unité
est prète à
fonctionner
sur
votre système e n tant
qu'unité
unique. Si vous utilisez
plus
d'une
unité,
eHectuez
les opérations
décrites
ci-après
sur
loutes
les unités à
l'exception
de
la dernière qui restera sans
aucune
modification.
LES OPERATlONS CI-APRES NE
DOIVENT
ETRE EFFECTlJEES
QUE SI VOUS
UllLISEZ
DEUX OU TROIS UNITES!
1.
ATTENTION: TOUS LES
CORDONS
DE
BRANCHEMENT
AU
SECTEUR DOIVENT ETRE DEBRANCHES AVANT L'EXECU-
TlON
DE
LA
PROCEDURE CI-APRES!
2.
Ouverture
du
capo!:
e Uni! è
de
disquette
interne-
Une patte est située
sur
le cOté, à
l'arrière
de
l'unité. Une ouverture à l'arrière
de
l'unitè
permei
de
soulever
celte
patte
pour
libérer le
capo
t.
que
l'on reti
re
e n le
faisant glisser.
e Unité
de
disquette
externe -
Sur
toutes les unités sauf une,
utilisez un tournevis cruciforme
pour
retirer les six vis
qui
maintiennentle
capot. Enlevez le capo!.
3.
Vous avez devant vous le
circuii
imprimé principal. Vous pouvez y
repérer un
élément appelé
"boltier
de
résistances"
possèdant
1 4
pattes et ressemblant
à un
circuii
intégré. (Nota: le
circuii
impri-
principal varie légèrement
d'un
type à l'autre mais le boitier
de
résistances se lrouve toujours
au
mème endroit.) Veillez à ne pas
toucher
au
"boilier
de
connexion"
(également amovible) se trou-
vant juste
à cOté
du
boitier
de
résistances.
13
OPHP
1250
PHP
1850
IIOinEA
DE
AUIST
ANCES
4. Retirez le boitier
de
résistances en le soolevant tout
d'abord
dou-
cement
de
chaque
c6té
à l'aide
d'un
petit tournevis et en le tirant
ensuite verticalement entre
le
pouce
et l'index.
5.
Conservez soigneusement
ce
boitier
de
résistances afin
de
pou-
voir le remettre en piace si
l'unilé
doit
un
jour
étre réutilisée soit
seui e soit en dernière
unilé
d'une
série. Remarquez
que
le
suppor!
possède
16 trous alors
que
le boitier n'a
que
14 pattes. Le
boilier
do
il
étre placè au maximum vers le cOté extérieur
du
circuii
impri-
en
laissantlibres
les
deux
trous situés vers le
centre
du
circuii
imprimé.
6.
Remettez le capot
de
l'unité en replaçant soigneusement les vis.
NE
JAMAIS
FAIRE
FONCTIONNER UNE UNITE SANS
LE
CAPOT.
La
procédure
de
mise en route
du
système
de
stockage
sur
disquette
varie selon le type d'unité(s)
de
disquette
que
vous possédez.
e Si vous ne possédez
qu'une
unité interne. reportez-vous à la
section
"branchement
de
la carte ContrOieur et
d'une
unité inter-
ne".
e Si vous utilisez une unité interne avec une ou plusieurs unités
externes, suivez
les
instruclions
données
dans
la section
"bran-
chement
de
la carte Contr61eur aux unités interne et externe(s)"
e Si vous possédez une ou
plusieurs
unités externes sans unité
interne, suivez
l es
instructions
données
dans
la section
"branche-
meni
de
la carte ContrOieur aux unités
extemes
de
disquette".
BRANCHEMENT
DE
LA CARTE CONl'RÒLEUR
ET
D'UNE UNITÉ
INTERNE
DE
DISQUETTE
1.
Mettre
hors
tension le pupitre
de
l'ordinateur ainsi
que
tous les
périphériques
qui
lui sont raccordés.
2. ATTEHTION: POUR EVITER D'ENDOMMAGER LES CARTES
ACCESsotRES,
ATTENDRE DEUX (2) MINUTES APRES
LA
MISE
HORS TENSION DU SYSTEME
JUSOU'A
CE
QUE LE
COURANT
SE
SOIT
DECHARGE.
3.
Enlever le haut
du
système
périphérique
en
enfonçant
l es verrous
situés
à l'arrière et
en
le tirant vers le haut.
4.
Piacer délicatement le système
d'extension
périphérique
sur
son
cOté
gauche
(le
compartiment
de
l'unité
de
disquette
doit
mainte-
nant se trouver vers
le haut).
5.
Deux vis retiennent la partie avant
du
logement
de
l'unité
de
dis-
quette; eli es
soni
placées
sur
le
dessus
et le
dessous
du
système
périphérique. Retirer
ces
vis et remettre le système
périphérique
en
position
verticale.
