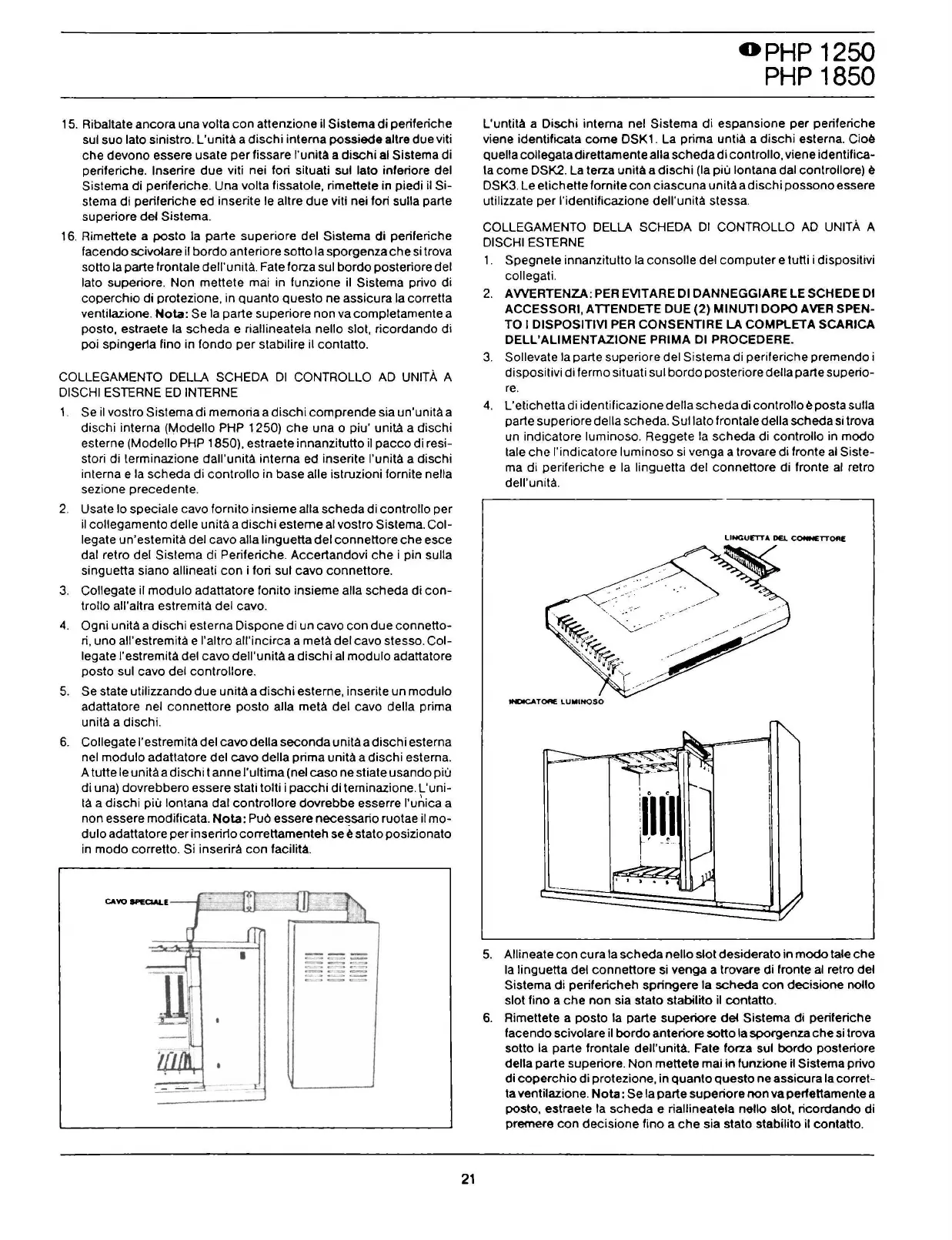

15. Ribaltate ancora una volta con attenzione il Sistema di periferiche
sul suo lato sinistro. L'unità a
dischi interna possiede altre due viti
che devono essere usate per fissare l'unità a dischi al Sistema di
periferiche.
Inserire due viti nei fori situati sul lato inferiore del
Sistema di periferiche. Una volta fissatole, rimettete in piedi il Si-
stema di periferiche ed inserite le altre due viti nei fori sulla parte
superiore
del Sistema.
16. Rimettete a posto la parte superiore del Sistema di periferiche
facendo
scivolare il bordo anteriore sotto la sporgenza che si trova
sotto la parte frontale dell'unità. Fate forza sul
bordo posteriore del
lato superiore. Non
mettete mai in funzione il Sistema privo di
coperchio di protezione, in quanto questo ne assicura la corretta
ventilazione.
Nota: Se la parte superiore non va completamente a
posto, estraete la
scheda e riallineatela nello slot, ricordando di
poi spingerta fino in
fondo per stabilire il contatto.
COLLEGAMENTO DELLA
SCHEDA DI CONTROLLO AD UNITÀ A
DISCHI ESTERNE ED INTERNE
1. Se il vostro Sistema di memoria a dischi comprende sia un'unità a
dischi interna (Modello PHP 1250) che una o piu' unità a dischi
esterne
(Modello PHP 1850). estraete innanzitutto il pacco di resi-
stori di terminazione
dall'unità interna ed inserite l'unità a dischi
interna e la
scheda di controllo in base alle istruzioni fornite nella
sezione precedente.
2. Usate lo speciale cavo fornito insieme alla scheda di controllo per
il collegamento delle unità a dischi es teme al vostro Sistema. Col-
legate un'estemità del cavo alla linguetta del connettore che esce
dal retro del
Sistema di Periferiche. Accertandovi che i pin sulla
singuetta siano allineati con i fori sul cavo connettore.
3. Collegate il modulo adattatore fonito insieme alla scheda di con-
trollo all'altra estremità del cavo.
4. Ogni unità a dischi esterna Dispone di un cavo con due connetto-
ri. uno all'estremità e l'altro all'incirca a metà del cavo stesso. Col-
legate l'estremità del cavo dell'unità a dischi al modulo adattatore
posto sul cavo del controllore.
5. Se state utilizzando due unità a dischi esterne, inserite un modulo
adattatore nel connettore posto alla metà del cavo della prima
unità a dischi.
6. Collegate l'estremità del cavo della seconda unità a dischi esterna
nel
modulo adattatore del cavo della prima unità a dischi esterna.
A tutte le unità a
dischi t an ne l'ultima (nel caso ne stiate usando più
di una) dovrebbero essere stati tolti i pacchi di teminazione. L'uni-
tà a dischi più lontana dal controllore dovrebbe esserre l'u~ica a
non essere modificata.
Nota: Può essere necessario ruotae il mo-
dulo adattatore per inserirto correttamenteh se è stato posizionato
in
modo corretto. Si inserirà con facilità.
21
OPHP 1250
PHP 1850
L'untità a Dischi interna nel Sistema di espansione per periferiche
viene identificata
come DSK 1 . La prima untià a dischi esterna. Cioè
quella collegata direttamente alla scheda di controllo, viene identifica-
ta
come DSK2. La terza unità a dischi (la più lontana dal controllore) è
DSK3. Le etichette fornite con ciascuna unità a dischi possono essere
utilizzate
per l'identificazione dell'unità stessa.
COLLEGAMENTO DELLA SCHEDA DI CONTROLLO AD UNITÀ A
DISCHI ESTERNE
1. Spegnete innanzitutto la consolle del computer e tutti i dispositivi
collegati.
2. AWERTENZA: PER EVITARE DI DANNEGGIARE LE SCHEDE DI
ACCESSORI, ATTENDETE DUE (2) MINUTI DOPO AVER SPEN-
TO l DISPOSITIVI
PER CONSENTIRE LA COMPLETA SCARICA
DELL'ALIMENTAZIONE PRIMA DI PROCEDERE.
3. Sollevate la parte superiore del Sistema di periferiche premendo i
dispositivi di fermo situati sul
bordo posteriore della parte superio-
re.
4. L'etichetta di identificazione della scheda di controllo è posta sulla
parte superiore della scheda. Sul lato frontale della scheda si trova
un indicatore luminoso. Reggete la
scheda di controllo in modo
tale che l'indicatore luminoso si venga a trovare di fronte al Siste-
ma di periferiche e la linguetta del connettore di fronte al retro
dell'unità.
LINGUETTA DEL COOONETTOAE
lf'rOCATOAE LUMINOSO
-~L~
:no
!
5. Allineate con cura la scheda nello slot desiderato in modo tale che
la linguetta del connettore si venga a trovare di fronte al retro del
Sistema di perifericheh springere la scheda con decisione nollo
slot lino a che non sia stato stabilito il contatto.
6. Rimettete a posto la parte superiore del Sistema di periferiche
facendo scivolare il
bordo anteriore sotto la sporgenza che si trova
sotto la parte frontale
dell'unità. Fate forza sul bordo posteriore
della parte superiore. Non mettete mai in funzione il Sistema privo
di
coperchio di protezione, in quanto questo ne assicura la corret-
ta ventilazione.
Nota: Se la parte superiore non va perfettamente a
posto, estraete la
scheda e riallineatela nello slot, ricordando di
premere
con decisione fino a che sia stato stabilito il contatto.
