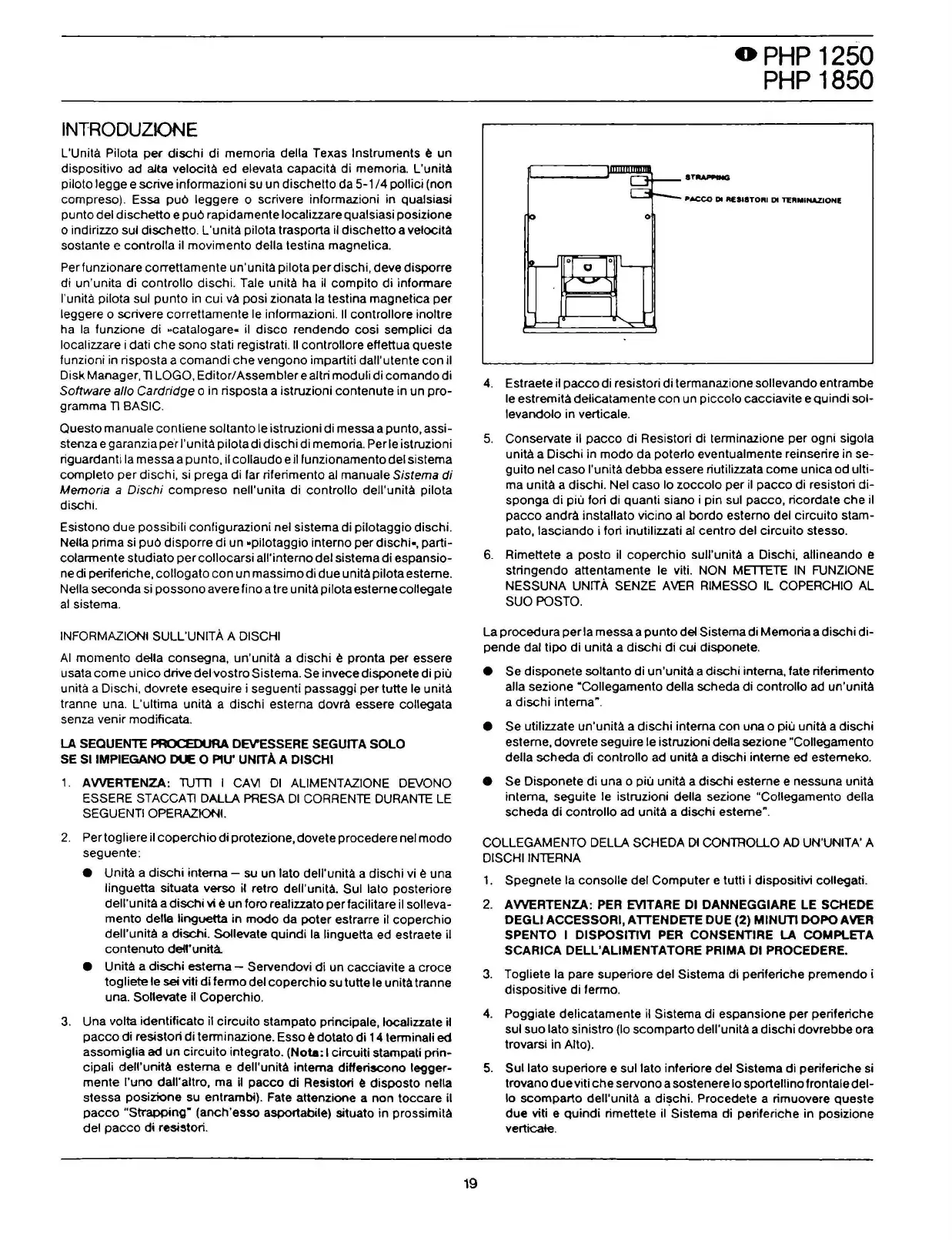

INTRODUZIONE
L'Unità Pilota
per
dischi
di memoria della Texas lnstruments è un
dispositivo ad
aJta
velocità ed elevata capacità di memoria. L'unità
piloto legge e scrive informazioni su un
dischetto
da
5-1/4
pollici (non
compreso). Essa
può
leggere o scrivere informazioni in qualsiasi
punto del
dischetto
e
può
rapidamente localizzare qualsiasi posizione
o indirizzo
sul dischetto. L'unità pilota trasporta
il
dischetto
a velocità
sostante e
controlla il movimento della testina magnetica.
Per funzionare correttamente un'unità pilota
per
dischi, deve disporre
di un'unita di
controllo
dischi. Tale unità ha
il
compilo
di
informare
l'unità pilota sul
punto
in
cui
và
posizionata
la testina magnetica
per
leggere o scrivere correttamente le informazioni.
Il
controllore inoltre
ha
la
funzione di
•catalogare·
il
disco
rendendo
cosi semplici
da
localizzare i dali
che
sono stati registrati.
Il
controllore effettua
queste
funzioni in risposta a
comandi
che
vengono impartiti dall'utente
con
il
Disk Manager,
n LOGO,
Editor/
Assembler
e altri moduli di
comando
di
Software allo Cardridge o in risposta a istruzioni
contenute
in un
pro-
gramma n BASIC.
Questo manuale
contiene
soltanto le istruzioni di messa a punto, assi-
stenza e garanzia
per
l'unità pilota di
dischi
di memoria. Per le istruzioni
riguardanti la messa a punto, il
collaudo
e il funzionamento del sistema
completo
per
dischi,
si
prega
di far riferimento
al
manuale Sistema
di
Memoria a Dischi
compreso
nell'unita di
controllo
dell'unità pilota
dischi.
Esistono
due
possibili configurazioni nel sistema di pilotaggio dischi.
Nella prima si
può
disporre
di
un •pilotaggio interno
per
dischi•,
parti-
colarmente studiato
per
collocarsi all'interno del sistema
di
espansio-
ne di periferiche,
collogato
con
un massimo
di
due
unità pilota esterne.
Nella
seconda
si
possono
avere fino a tre unità pilota esterne collegate
al
sistema.
INFORMAZIONI SULL'UNITÀ A DISCHI
Al
momento
della consegna,
un'unità
a
dischi
è pronta per essere
usata
come
unico
drive del
vostro
Sistema. Se invece
disponete
di più
unità a Dischi, dovrete esequire i seguenti passaggi
per
tutte le unità
tranne una. L'ultima unità a
dischi
esterna dovrà essere collegata
senza venir modificata.
LA
SEQUENTE PROCEDURA DEV'ESSERE SEGUITA SOLO
SE St IMPIEGANO
DUE O F'tU' UNITÀ A DISCHI
1.
AWERTENZA:
TUTTI
l
CAVI
DI
ALIMENTAZIONE DEVONO
ESSERE STACCATI DALLA PRESA
DI
CORRENTE DURANTE LE
SEGUENTI OPERAZIONI.
2.
Per togliere il
coperchio
di
protezione, dovete procedere nel
modo
seguente:
e Unità a
dischi
interna-
su un lato dell'unità a
dischi
vi
è una
linguetta situata verso il retro dell'unità.
Sul lato posteriore
dell'unità a
dischi
vi è un foro realizzato
per
facilitare
il
solleva-
mento
della linguetta in
modo
da
poter
estrarre il
coperchio
dell'unità a
dischi.
Sollevate
quindi
la linguetta ed estraete il
contenuto
dell'unità
e Unita a
dischi
esterna-
Servendovi
di
un cacciavite a
croce
togliete
le
sei
viti
di
fermo del
coperchio
su tutte le unità tranne
una.
Sollevate il Coperchio.
3.
Una volta identificato il
circuito
stampato principale, localizzate il
pacco
di
resistori
di
terminazione. Esso è dotato
di
14 terminali
ed
assomiglia
ad
un
circuito
integrato.
(Nota:
l circuiti stampati
prin-
cipali
dell'unità
esterna e dell'unità interna differiscono legger-
mente
l'uno
dall'altro, ma il
pacco
di
Resistori è
disposto
nella
stessa posizione su entrambi). Fate attenzione a non toccare il
pacco
"Strapping"
(anch'esso
asportabile) situato in prossimità
del
pacco
di resistori.
19
o
PHP
1250
PHP
1850
PACCO
DI
RESIITORI
DI
TERMINAZIONE
4.
Estraete il
pacco
di resistori di termanazione sollevando entrambe
le estremità delicatamente
con
un
piccolo
cacciavite e
quindi
sol-
levandolo in verticale.
5.
Conservate il
pacco
di Resistori di terminazione per ogni sigola
unità a Dischi in
modo
da
poterlo eventualmente reinserire in se-
guito
nel caso l'unità
debba
essere riutilizzata
come
unica
od ulti-
ma unità a dischi. Nel caso lo
zoccolo
per
il
pacco
di resistori
di-
sponga
di
più fori di quanti siano i pin sul
pacco,
ricordate
che
il
pacco
andrà
installato vicino
al
bordo
esterno del
circuito
stam-
pato,
lasciando
i fori inutilizzati
al
centro
del
circuito
stesso.
6.
Rimettete a
posto
il
coperchio
sull'unità a Dischi, allineando e
stringendo
attentamente le viti. NON METTETE
IN
FUNZIONE
NESSUNA
UNITÀ SENZE
AVER
RIMESSO
IL
COPERCHIO AL
SUO POSTO.
La
procedura
per
la messa a
punto
del Sistema di Memoria a dischi
di-
pende
dal
tipo
di unità a
dischi
di cui disponete.
e Se
disponete
soltanto di
un'unità
a
dischi
interna, fate riferimento
alla sezione "Collegamento della
scheda
di
controllo
ad un'unità
a
dischi
interna".
e Se utilizzate
un'unità
a
dischi
interna con una o più unità a
dischi
esterne, dovrete seguire le istruzioni della sezione "Collegamento
della
scheda
di
controllo
ad unità a
dischi
interne
ed
esterneko.
e Se Disponete
di
una o più unità a
dischi
esterne e nessuna unità
interna, seguite le istruzioni
della sezione "Collegamento della
scheda
di
controllo
ad unità a
dischi
esterne".
COLLEGAMENTO DELLA SCHEDA
DI
CONTROLLO
AD
UN'UNITA' A
DISCHI INTERNA
1.
Spegnete
la
consolle
del
Computer
e tutti i dispositivi collegati.
2.
AWERTENZA:
PER EVITARE DI DANNEGGIARE LE SCHEDE
DEGLI ACCESSORI, ATTENDETE DUE (2) MINUTI DOPO AVER
SPENTO l DISPOSITIVI PER CONSENTIRE
LA
COMPLETA
SCARICA
DELL'ALIMENTATORE
PRIMA DI PROCEDERE.
3.
Togliete la pare superiore del Sistema di periferiche
premendo
i
dispositive di
fermo.
4.
Poggiate delicatamente
il
Sistema di espansione
per
periferiche
sul
suo
lato sinistro (lo
scomparto
dell'unità a
dischi
dovrebbe
ora
trovarsi in
Allo).
5.
Sul lato superiore e sul lato inferiore del Sistema di periferiche si
trovano
due
viti
che
servono a sostenere lo sportelli no frontale
del-
lo scomparto dell'unità a dischi. Procedete a rimuovere
queste
due
viti e
quindi
rimettete il Sistema di periferiche in posizione
verticale.
