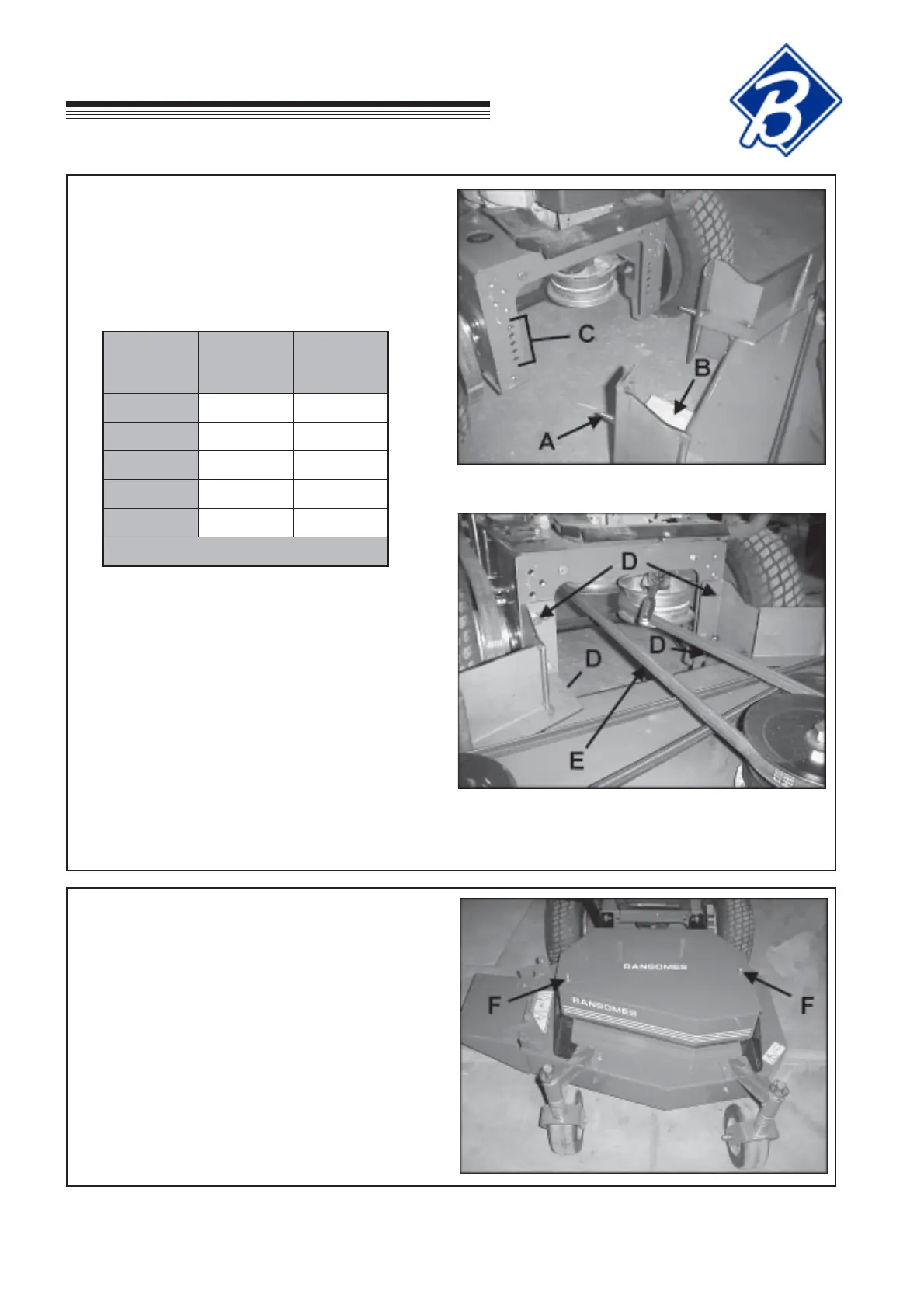

6. Déposez le carter de la courroie et placez-le sur le
côté.
7. Bloquez l’arrière du plateau de coupe avec une
cale de hauteur adéquate pour obtenir la hauteur
de coupe requise B. Reportez-vous au tableau
suivant pour ce qui concerne les cales.
8. Placez le module de puissance derrière le plateau
de coupe.
9. Avancez le module de puissance vers le plateau
de coupe pour enclencher les goupilles guides A
dans l’orifice C du module et obtenir la hauteur de
coupe requise. Serrez-les avec quatre (4) boulons
M12 – 1,75 X 30 (D).
10. Bouclez la courroie de la prise de force E autour
de la poulie d’embrayage électrique. A l’aide d’un
cliquet de 3/8" ou d’une poignée articulée de 3/8",
faites tourner la partie libre de la courroie de la
prise de force pendant que vous la bouclez autour
de la poulie du plateau de coupe.
11. Reposez le carter de la courroie et fixez-le avec
les écrous retirés au préalable.
12. Déposez le support à l’arrière du plateau de
coupe.
13. Déposez le support de l’arrière du module de
puissance.
