F-11
MACHINE
INTERMEDIAIRE
HYDROSTATIQUE CE
MONTAGE /
CONSIGNES D’INSTALLATION
ACCESSOIRE DE PLATEAU DE COUPE
FIXE

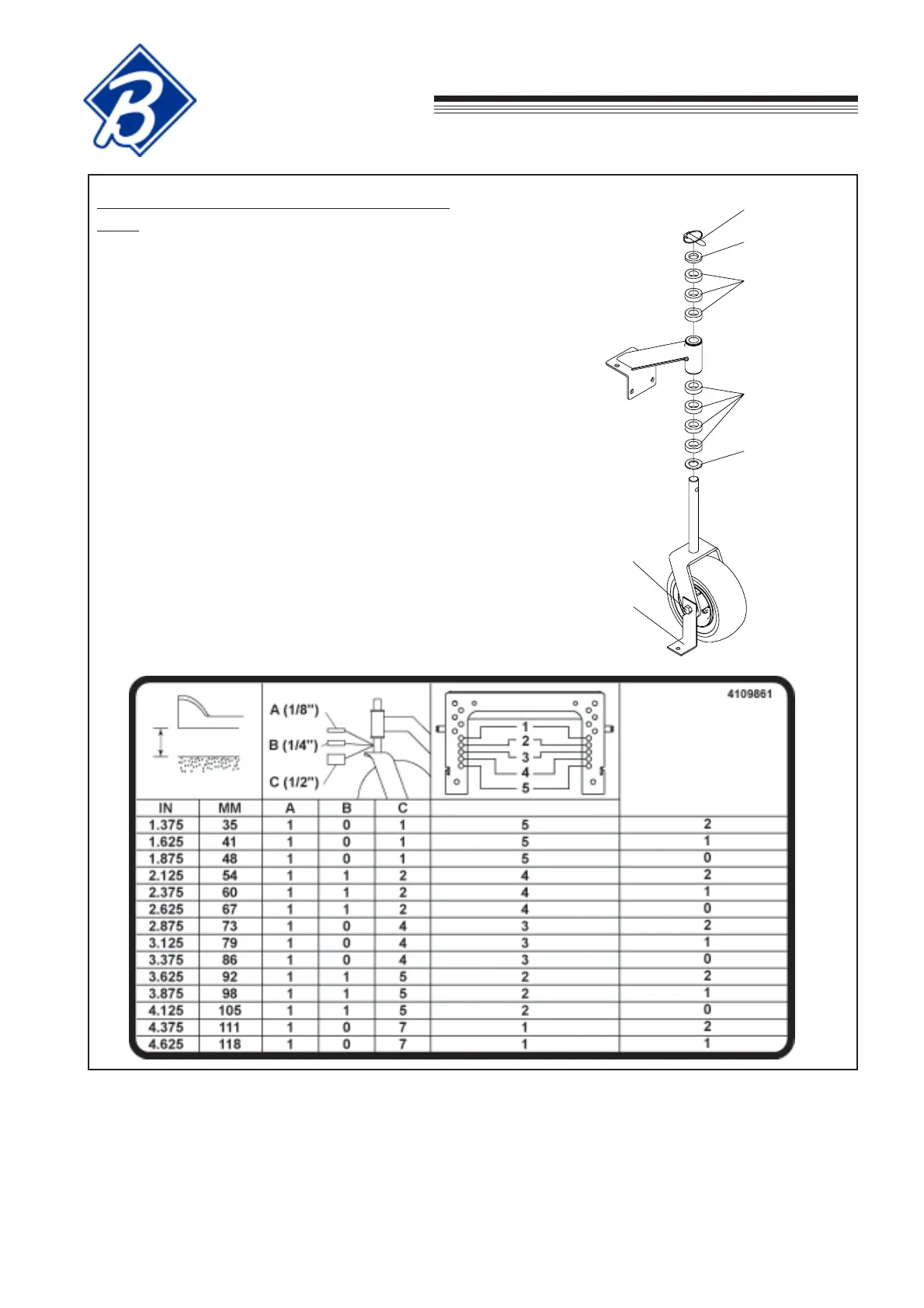

1. Déposez le plateau de coupe de la caisse.
2. Dévissez les roues pivotantes et les pattes
d’attache d’emballage de la caisse.
3. Déposez la patte d’attache d’emballage de la roue
pivotante en desserrant son boulon et en faisant
glisser la patte d’attache pour la retirer puis en
resserrant le boulon de la roue pivotante.
4. Retirez la goupille à déclenchement instantané et
retirez le nombre d’entretoises requis pour obtenir
la hauteur désirée. A cet effet, reportez-vous au
tableau suivant.
REMARQUE : Le tableau des hauteurs de coupe
se trouve aussi en bas du carter de la courroie ou
dans le Manuel Opératoire et de Sécurité.
5. Répétez la procédure sur les autres roues
pivotantes.
GOUPILLE A
DECLENCHEMENT
INSTANTANE
ENTRETOISE 1/4”
ENTRETOISE 1/2”
ENTRETOISE 1/2”
ENTRETOISE 1/8”
BOULON DE
ROUE PIVOTANTE
PATTE D’ATTACHE
(EMBALLAGE)
HAUTEUR DE COUPE
POSITION DES GOUPILLES DE PLATEAU
NOMBRE
D’ENTRETOISES ENTRE
L’AXE ET LA LAME
(EPAISSEUR 0,60 CM)
