F-22
MACHINE
INTERMEDIAIRE
HYDROSTATIQUE CE
REGLAGES
Arrêtez le moteur, débranchez la bougie de
préchauffage et désembrayez la machine avant
d’effectuer des réglages.

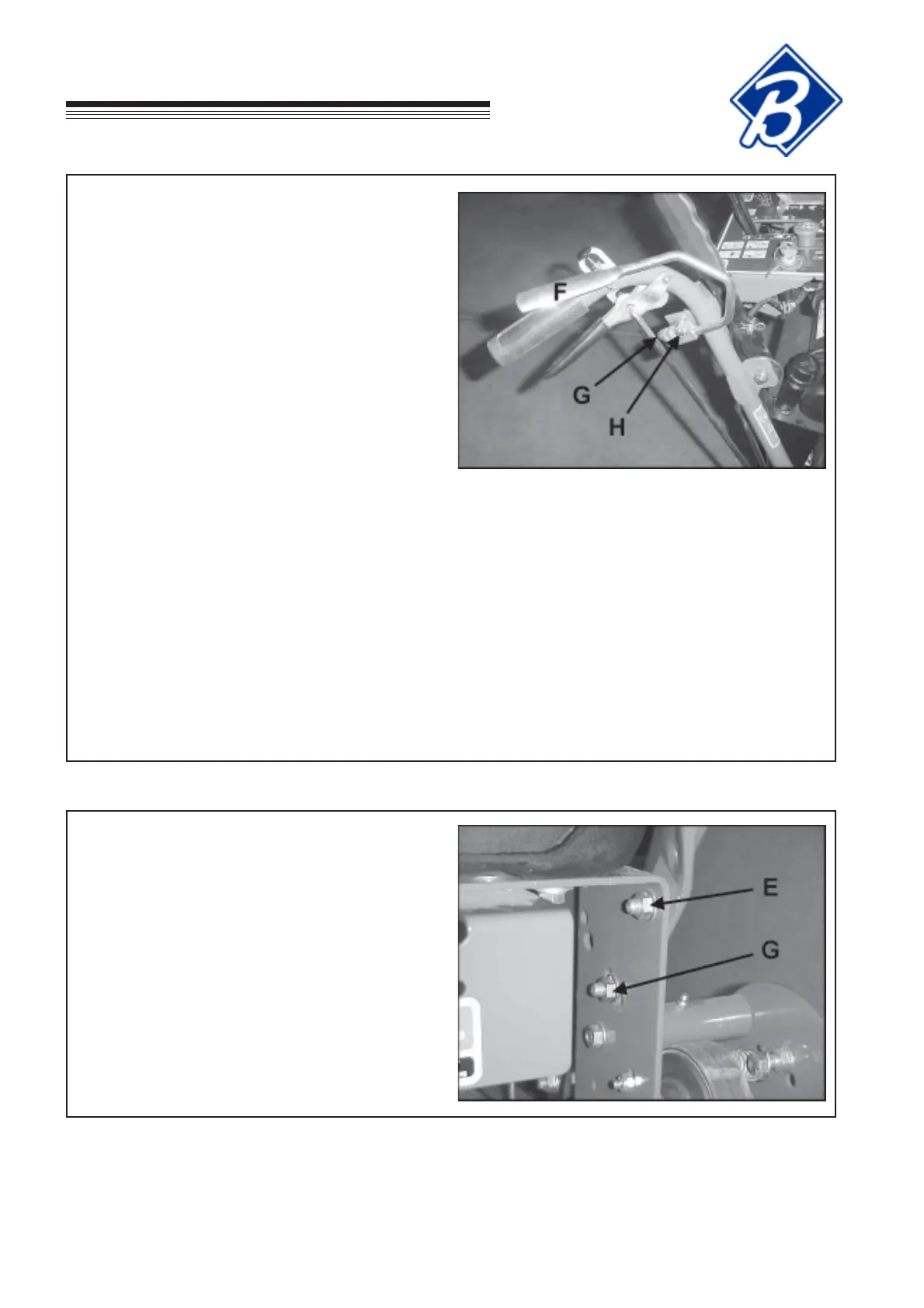

CONTROLE DE PRESENCE DE L’OPERATEUR
Le contrôle de présence de l’opérateur (PO) doit être
ajusté pour pouvoir contrôler le fonctionnement de
l’interrupteur de présence de l’opérateur (il se situe
sous le côté droit du panneau de commande). Le fait
d’appuyer sur le levier F (PO) doit rétracter le
plongeur et le fait de le relâcher doit le déployer.
REGLAGES :
1. Desserrez les boulons de serrage des deux
extrémités G de façon à ce que les attaches
puissent tourner sur l’axe. Desserrez les boulons
de serrage H pour que les leviers PO puissent
bouger librement dans les attaches.
2. Maintenez le levier PO sur les poignées et ajustez
pour l’installation puis serrez les boulons H.
3. Faites tourner le levier du vérin pour appuyer sur
le plongeur. Maintenez le levier PO contre les
poignées puis serrez les boulons G.
4. Dès que le levier PO est relâché, il doit se
soulever et le levier du vérin doit tourner en
s’éloignant de l’interrupteur, permettant ainsi au
plongeur de se déployer complètement.
REGLAGE DE LA HAUTEUR DES MANCHES
Réglage de la hauteur des manches : Dévissez les
boulons G et desserrez les boulons E de chaque côté
des manches. Levez ou descendez les manches.
Repositionnez le manche supérieur et reposez les
boulons G dans les trous du manche inférieur puis
vissez-les. Réajustez les tiges de commande de
traction, freins et freins de stationnement.
