THOMSON 512261 - C - Installazione; Collegamento Della Pulsantiera Esterna E del Monitor

VIDEOCITOFONO A COLORI 18 CM
IT
8
C - INstAllAzIoNE
4
3
2
1
2
1
Versoserratura
elettrica12V
(noninclusa)
Versoingressoacontattopulito
peraperturadiautomatismo
cancello(nonincluso)
Adattatoredi
alimentazione15
VDC1Aincluso
Versomonitoropzionale(non
incluso,codice512265)
Lasezionedelcavodautilizzaredipendedalla
lunghezzadellostesso:
Collegamento della pulsantiera esterna al monitor
Lunghezza cavo Sezione da utilizzare
Da0a25m
Da25a50m
Da50a100m
6/10tipotelefono
0,75mm²
1,5mm²
Collegamento del contatto pulito (automatismo cancello) alla pulsantiera esterna
Lunghezza cavo Sezione da utilizzare
Da0a50m 0,75mm²

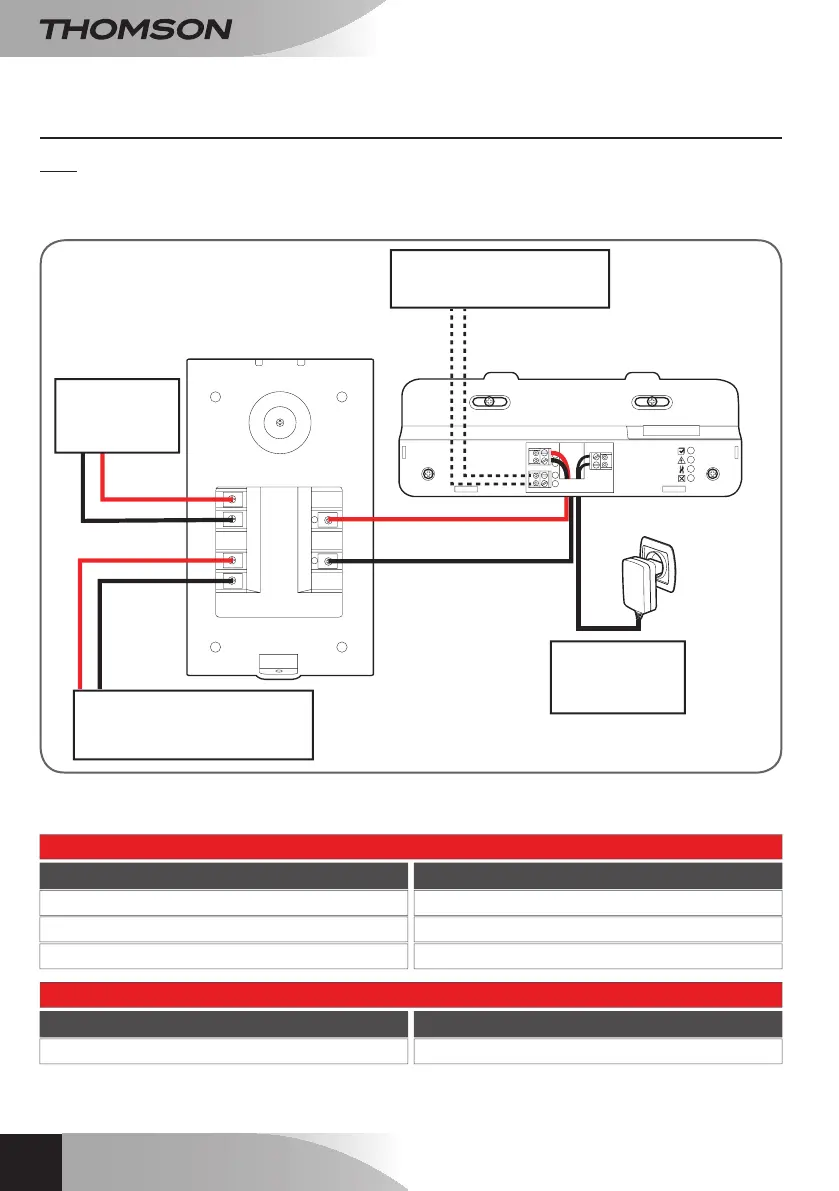

1 - COLLEGAMENTO DELLA PULSANTIERA ESTERNA E DEL MONITOR
Note:
• Laserraturaelettricadeveaveretensionedi12VDCeintensità1Amax
• L'uscitaperautomatismocancellodeveesserecollegataauningressoacontattopulito(ingressoper
interruttoreachiave,peresempio).
