THOMSON 512261 - Diagnose und Montage

FARBVIDEO-GEGENSPRECHANLAGE 18 CM
11
DEDE
c - MoNTAge
4 - DIAGNOSE UND MONTAGE
• Sobald die Verbindungen hergestellt wurden
undbevorderMonitorangebrachtwird,prüfen
Sie den Zusgtand der Kontrollleuchten der
intelligentenHalterung:
KontrollleuchtefürVerbindungdeszusätzlichen
Monitors :
Rot=Verbindungsfehler
Blau=VerbindungOKoderfehlenderMonitor
KontrollleuchtefürVerbindungmit
Stromversorgung
: 
Rot=Stromversorgung>16V  
Blau=Stromversorgung<16VOK
KontrollleuchtefürVerbindungder
Türsprechanlage
:
Rot=vertauschtePolarität  
Blau=VerkabelungOK
KontrollleuchtefürVerbindungder
Türsprechanlage
: 
Rot=Türsprechanlagenichtangeschlossen
(nichtangeschlosseneoderabgetrennteDrähte)*
Blau=VerbindungOK
* Das ist völlig normal, wenn der Monitor
als zusätzlicher Monitor einer bestehenden
Installation verwendet wird und er nicht direkt mit
einer Türsprechanlage verbunden ist.

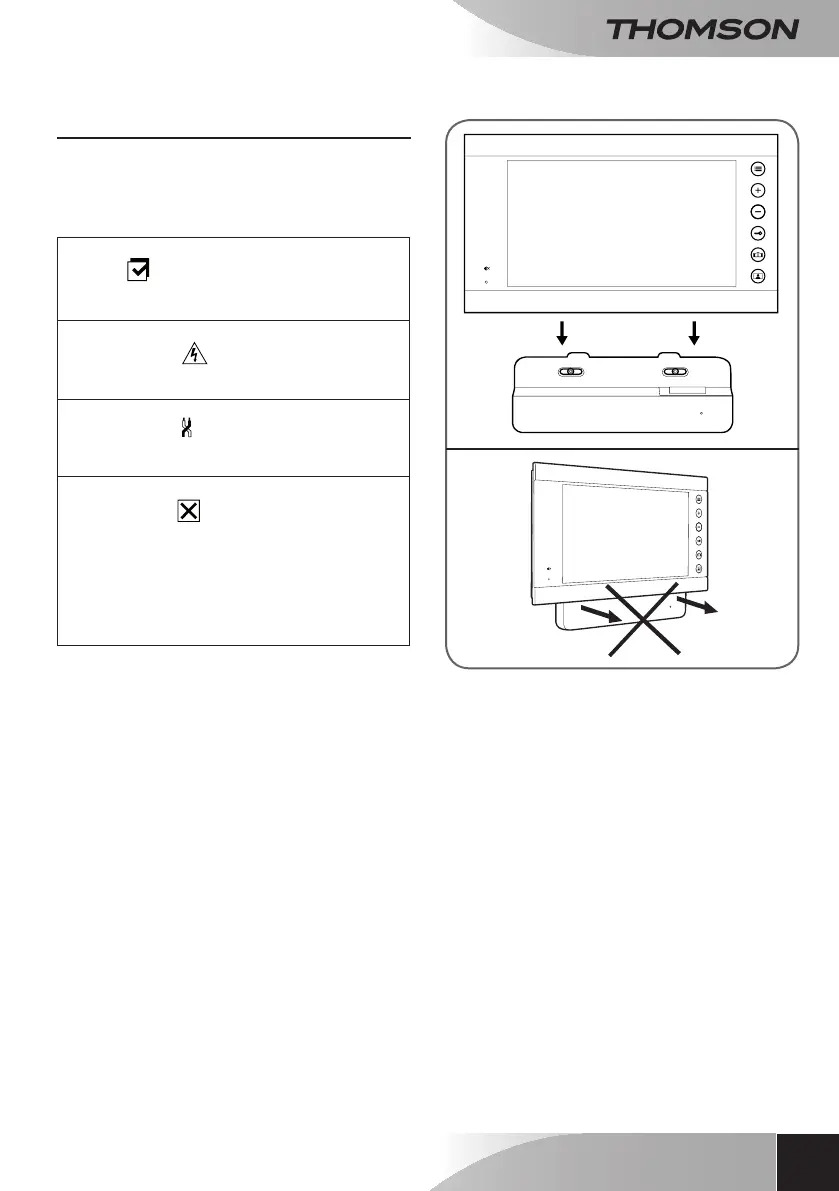

• Leuchten sämtliche Kontrollleuchten der
intelligenten Halterung blau (eventuell
mit Ausnahme der Kontrollleuchte der
Türsprechanlage, vgl. oben), bringen Sie den
MonitoranseinemPlatzan.Istdiesnichtder
Fall,dieAnlageprüfen.
