THOMSON DPL 800VD - Printed Circuit Board Layouts; Power Supply; Speaker PCB Layout; Digital Input PCB Layout

DRD 1001
First issue 11 / 00 13
14

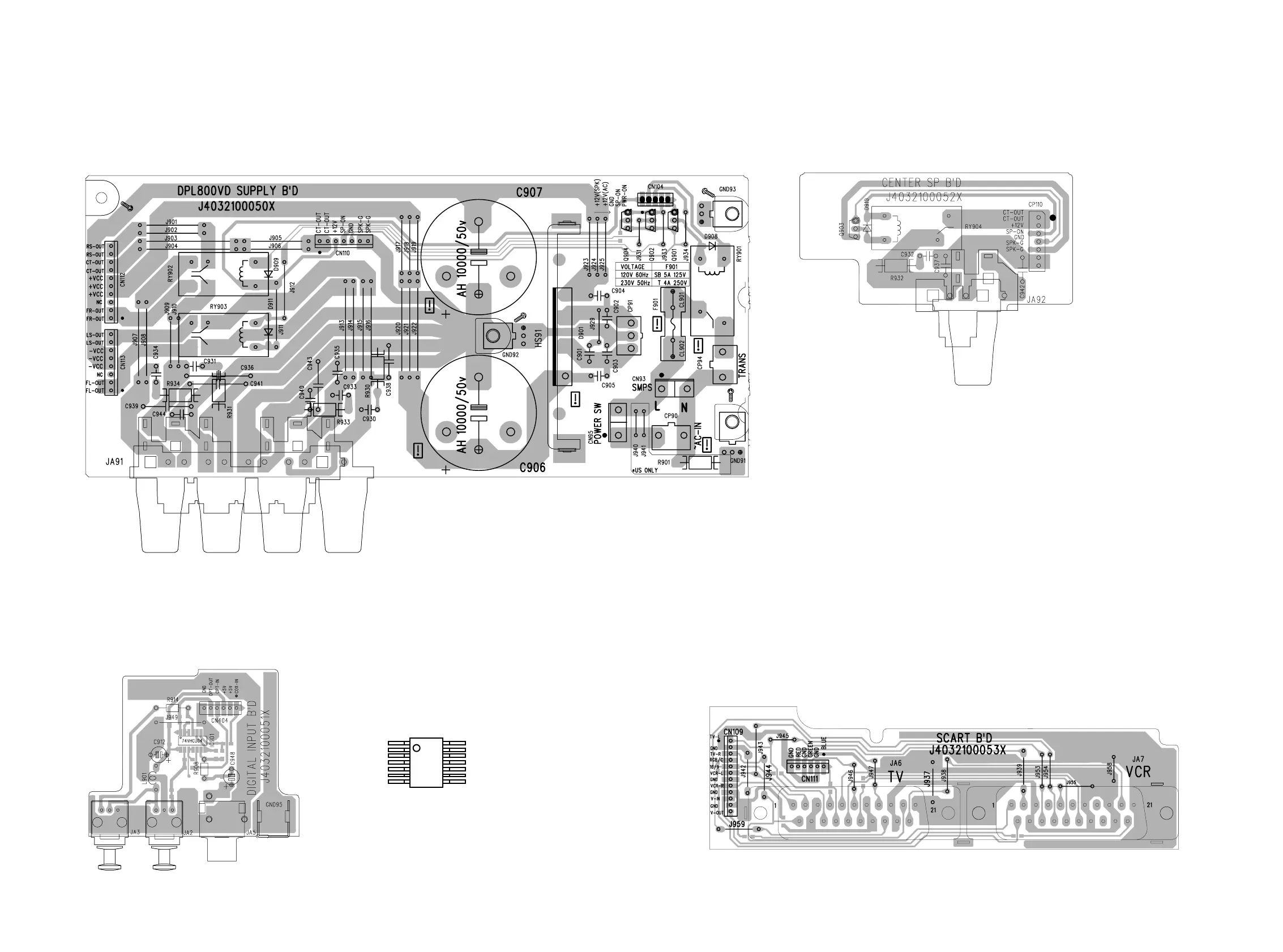

Power supply /speaker P.C.B
Platine alimentation/haut-parleurs
Ltpl. Netzteil/Lautsprecher
Piastra alimentazione/altoparlanti
Platina alimentación/altavoces
Scart interface P.C.B.
Platine interface péritélévision
Ltpl. Europa Normbuchse
Piastra presa peritel
Platina eurotoma
Speaker P.C.B.
Platine haut-parleurs
Ltpl. Lautsprecher
Piastra altoparlanti
Platina altavoces
Digital input P.C.B.
Platine entrees numériques
Ltpl. Digital Eingang
Piastra ingresso digitale
Platina entrada digital
1 14
78
TC 74VHCU04
