11 TONABNEHMER EINBAUEN
Tonabnehmer einbauen
Am Tonarm TP 124 können alle Tonabnehmer-
systeme mit SME-Bajonettverschluss direkt
montiert werden. Wenn Sie einen anderen Tonab-
nehmer verwenden möchten, liegt dem TD 124
DD zu diesem Zweck eine Headshell mit SME-
Bajonett bei. Bringen Sie in diesem Fall zunächst
den Tonabnehmer an der Headshell gemäß der
Anleitung des Tonabnehmer-Herstellers an. (Fig. 9)
Die Anschlusskabel in der Headshell sind dabei
wie folgt farblich gekennzeichnet:
R – rechter Kanal (Signal) -> rot
G – rechter Kanal (Masse) -> grün
L – linker Kanal (Signal) -> weiß
G – linker Kanal (Masse) -> blau
Setzen Sie den Tonabnehmer bzw. die Heads-
hell mit montiertem Tonabnehmer vorsichtig in
den Bajonett-Verschluss ein und drehen Sie den
Arretierungsring im Uhrzeigersinn, um den Ver-
schluss zu verriegeln. Das Tonabnehmersystem
ist nun montiert und der Tonarm kann passend
eingestellt werden. (Fig. 10)

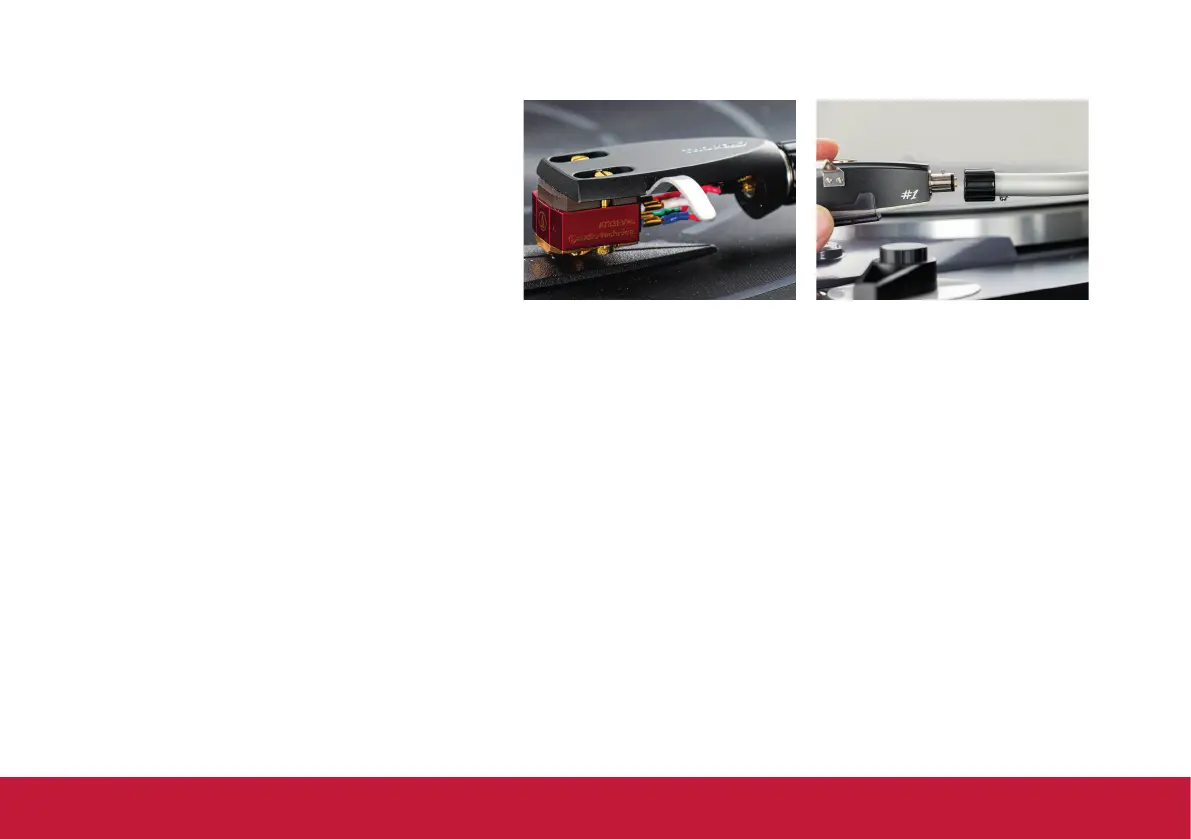

Fig. 10Fig. 9
