17 ELEKTRISCHE ANSCHLÜSSE
Anschlüsse
Elektrische Anschlüsse
Die Stromversorgung des TD 124 DD erfolgt
über das externe Netzteil TPN 124. Schließen
Sie zunächst das mitgelieferte Verbindungska-
bel an den Ausgang des Netzteils, dann an den
entsprechenden Eingang auf der Rückseite des
TD 124 DD an. (Fig. 20) Für einen sicheren Be-
trieb sollten die Stecker mit den Rändelmuttern
arretiert werden.
WARNUNG: Vor der Inbetriebnahme ist auf
die korrekte Einstellung der Netzspannung
auf der Unterseite des Netzteils zu achten.
Ansonsten besteht sie Gefahr einer Beschä-
digung des Geräts. (Fig. 21)
Erst danach schließen Sie das Netzteil mit dem
mitgelieferten Kaltgerätekabel an das Strom-
netz an.
Oberhalb der Anschlussbuchse auf der Rück-
seite des Netzteils befindet sich der elektrische
Hauptschalter, mit dem die Stromversorgung
des Geräts ein- und ausgeschaltet wird. Wenn
sich der Schalter in Stellung 0 befindet, ist das
Gerät komplett vom Strom getrennt.

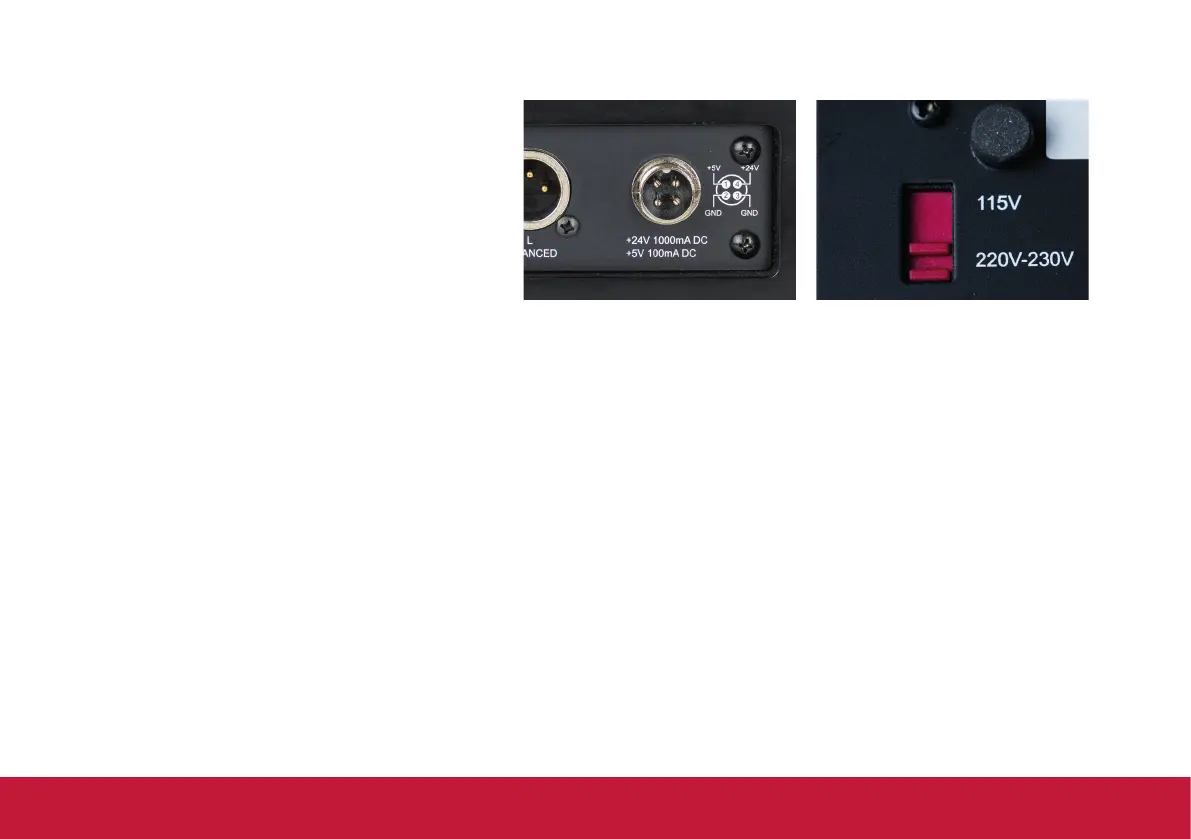

Fig. 20 Fig. 21
