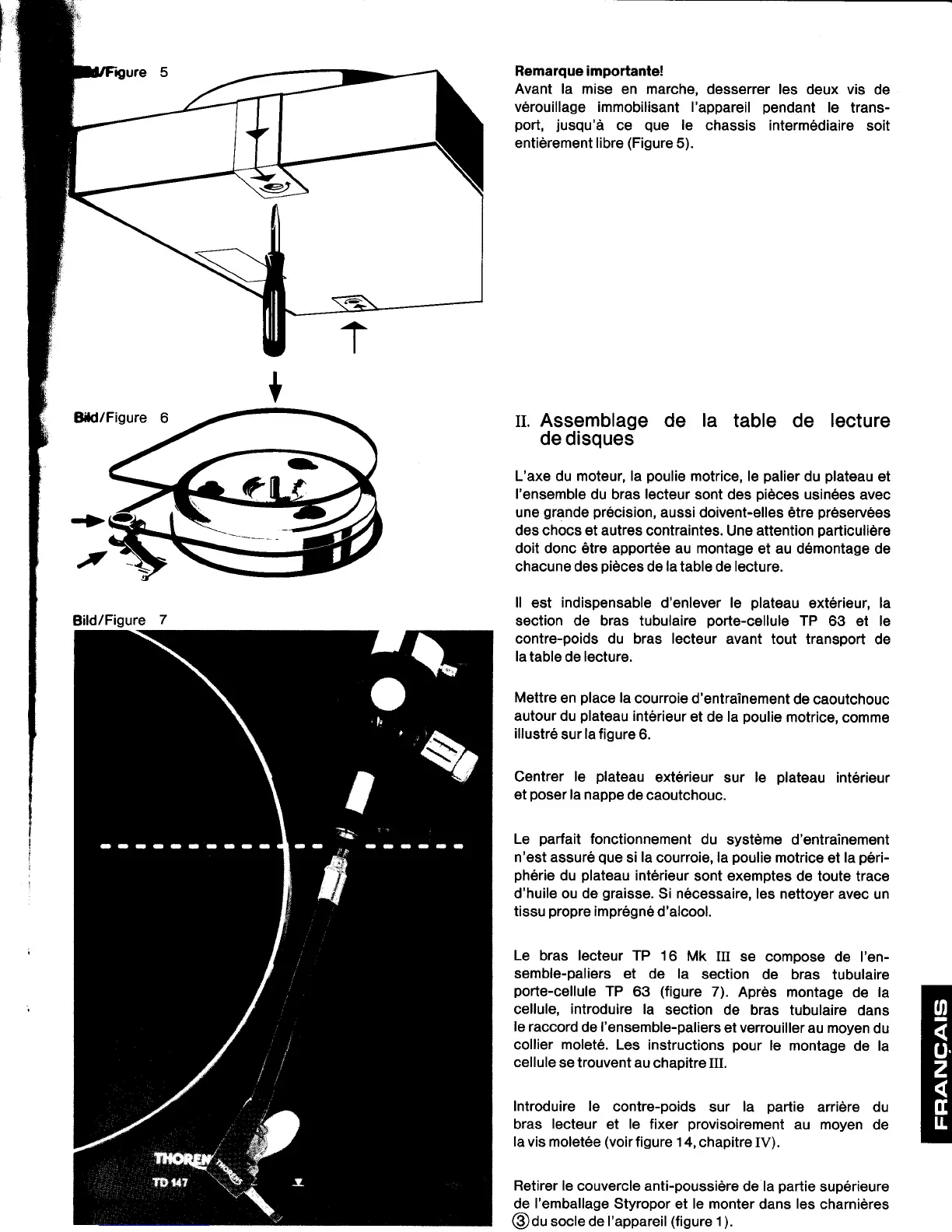

Remarque importante!
Avant la mise
en
marche,
desserrer les
deux
vis
de
v6rouillage immobilisant I'appareil
pendant
le
trans-
port,
jusqu'd
ce
que
le
chassis intermediaire
soit
entidrement
libre
(Figure
5).
Il. Assemblage de la
table de
lecture
de disques
L'axe du moteur, la
poulie
motrice, le
palier
du
plateau
et
l'ensemble
du bras
lecteur
sont des
pidces
usin6es
avec
une
grande pr6cision,
aussi doivent-elles
6tre
pr6serv6es
des chocs et autres
contraintes. Une attention
particulidre
doit donc 6tre apport6e au montage
et au d6montage de
chacune des
pidces
de
la
table de lecture.
ll
est
indispensable
d'enlever le
plateau
ext6rieur, la
section de bras tubulaire
porte-cellule
TP 63 et le
contre-poids
du
bras
lecteur
avant tout transport
de
la
table de
lecture.
Mettre
en
place
la
courroie d'entrainement
de caoutchouc
autour du
plateau
int6rieur
et de la
poulie
motrice,
comme
illustr6
sur
la
figure
6.
Centrer
le
plateau
exterieur
sur
le
plateau
int6rieur
et
poser
la
nappe
de caoutchouc.
Le
parfait
fonctionnement
du
systeme d'entrainement
n'est assur6
que
si
la
courroie, la
poulie
motrice
et
la
p6ri-
ph6rie
du
plateau
int6rieur
sont exemptes
de toute trace
d'huile ou de
graisse.
Si
n6cessaire,
les nettoyer
avec un
tissu
propre
impregn6
d'alcool.
Le
bras lecteur TP 16
Mk
III se
compose de I'en-
semble-paliers
et de la
section
de bras
tubulaire
porte-cellule
TP
63
(figure
7).
Aprds montage
de
la
cellule,
introduire
la
section
de bras
tubulaire dans
le
raccord
de
I'ensemble-paliers
et
verrouiller
au moyen
du
collier molete. Les instructions
pour
le montage
de
la
cellule
se trouvent au
chapitre III.
Introduire le
contre-poids
sur
la
partie
arridre du
bras
lecteur
et le fixer
provisoirement
au moyen
de
la
vis molet6e
(voir
figure 14,
chapitre IV).
Retirer le
couvercle anti-poussidre
de la
partie
sup6rieure
de
I'emballage
Styropor et le monter
dans
les
charnieres
@du
socle de I'appareil
(figure
1
).
Bild/Figure
7
