THORENS TD 147 - Page 30

Bild/Figure
8
Bild/Figure
9
Bild/Figure 10
(t
{D
c
B
A

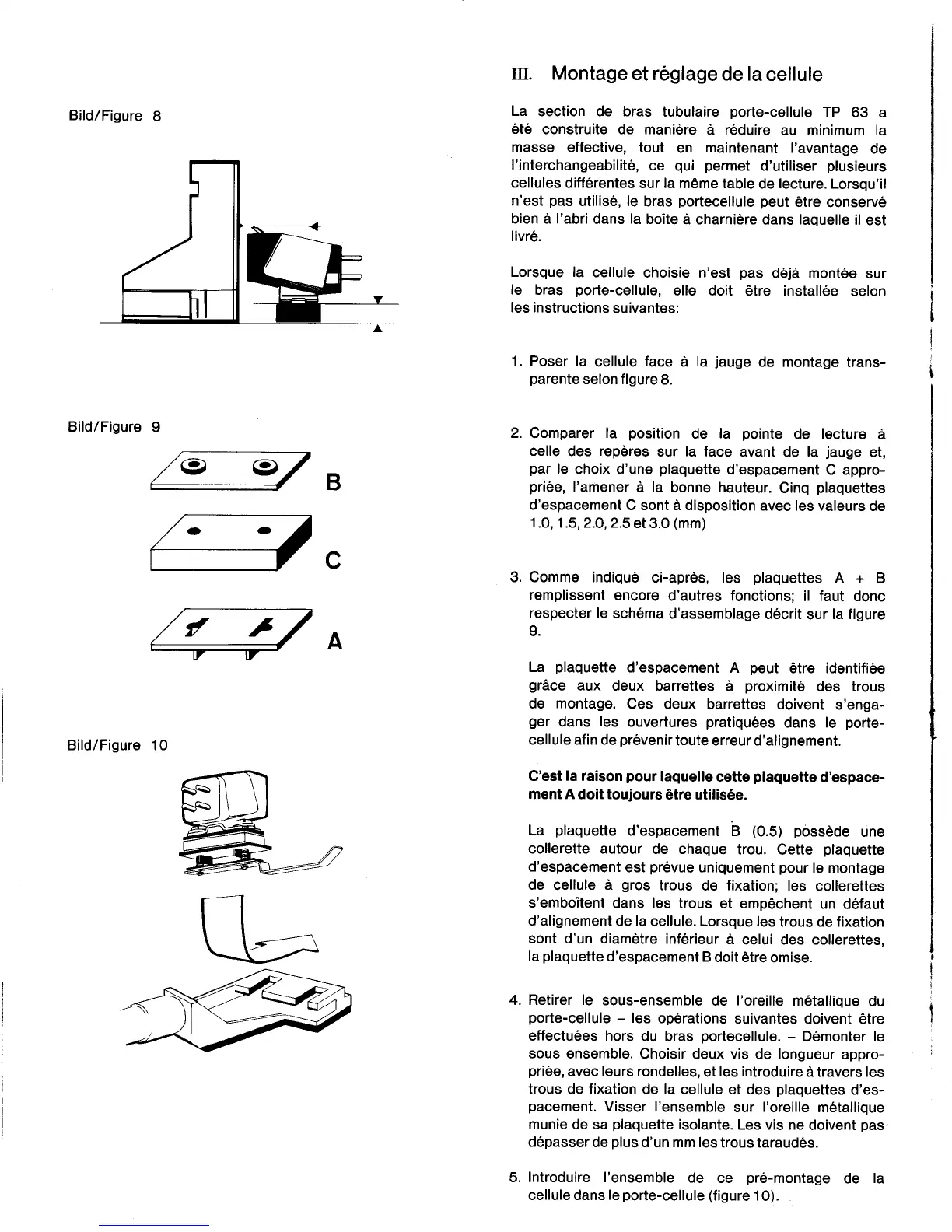

m. Montage
et r6glage
de la
cellule
La
section de bras
tubulaire
porte-cellule
TP
63 a
6t6
construite de maniere
a reduire
au minimum la
masse
effective, tout
en
maintenant
I'avantage
de
I'interchangeabilit6,
ce
qui permet
d'utiliser
plusieurs
cellules
diff6rentes
sur
la
meme table
de
lecture.
Lorsqu'il
n'est
pas
utilis6, le
bras
portecellule
peut
6tre
conserv6
bien ?r l'abri
dans
la
boite
d charniere
dans
laquelle
il
est
livre.
Lorsque la
cellule
choisie n'est
pas
d6jir mont6e
sur
le
bras
porte-cellule,
elle doit 6tre install6e
selon
les instructions
suivantes:
1. Poser
la
cellule
face
d la
jauge
de montage
trans-
parente
selon figure
8.
2.
Comparer
la
position
de
la
pointe
de
lecture
d
celle des
repdres
sur
la
face avant
de
la
jauge
et,
par
le
choix d'une
plaquette
d'espacement
C appro-
pri6e,
I'amener
d
la
bonne hauteur.
Cinq
plaquettes
d'espacement
C sont d disposition
avec les valeurs
de
1.0, 1.5, 2.0,2.5
et 3.0
(mm)
3. Comme indiqu6
ci-aprds, les
plaquettes
A + B
remplissent
encore
d'autres fonctions;
il faut donc
respecter le
sch6ma
d'assemblage
d6crit
sur
la figure
9.
La
plaquette
d'espacement
A
peut
6tre identifi6e
grdce
aux deux
barrettes d
proximit6
des trous
de montage.
Ces deux
barrettes doivent
s'enga-
ger
dans
les
ouvertures
pratiqu6es
dans le
porte-
cellule afin de
pr6venir
toute erreur d'alignement.
C'est
la
raison
pour
laquelle
cette
plaquette
d'espace-
ment A
doit
toujours
6tre utilis6e.
La
plaquette
d'espacement
B
(0.5)
possede
une
collerette autour
de chaque
trou.
Cette
plaquette
d'espacement
est
pr6vue
uniquement
pour
le
montage
de
cellule
a
gros
trous
de
fixation;
les
collerettes
s'emboitent
dans les
trous et empechent
un
defaut
d'alignement
de la
cellule. Lorsque les
trous de fixation
sont d'un
diamdtre inferieur
d
celui des collerettes,
la
plaquette
d'espacement
B
doit 6tre
omise.
4. Retirer le
sous-ensemble
de
l'oreille
metallique
du
porte-cellule
-
les
operations
suivantes doivent
6tre
effectu6es hors
du bras
portecellule.
-
D6monter le
sous ensemble. Choisir
deux
vis
de longueur
appro-
pri6e,
avec leurs rondelles,
et
les introduire
d travers les
trous
de
fixation
de la
cellule et des
plaquettes
d'es-
pacement.
Visser I'ensemble
sur
I'oreille
metallique
munie
de sa
plaquette
isolante.
Les vis ne
doivent
pas
d6passer
de
plus
d'un mm les
trous taraud6s.
5. Introduire l'ensemble
de
ce
pre-montage
de
la
cellule dans
le
porte-cellule
(figure
1O).
e
I
/ ,
