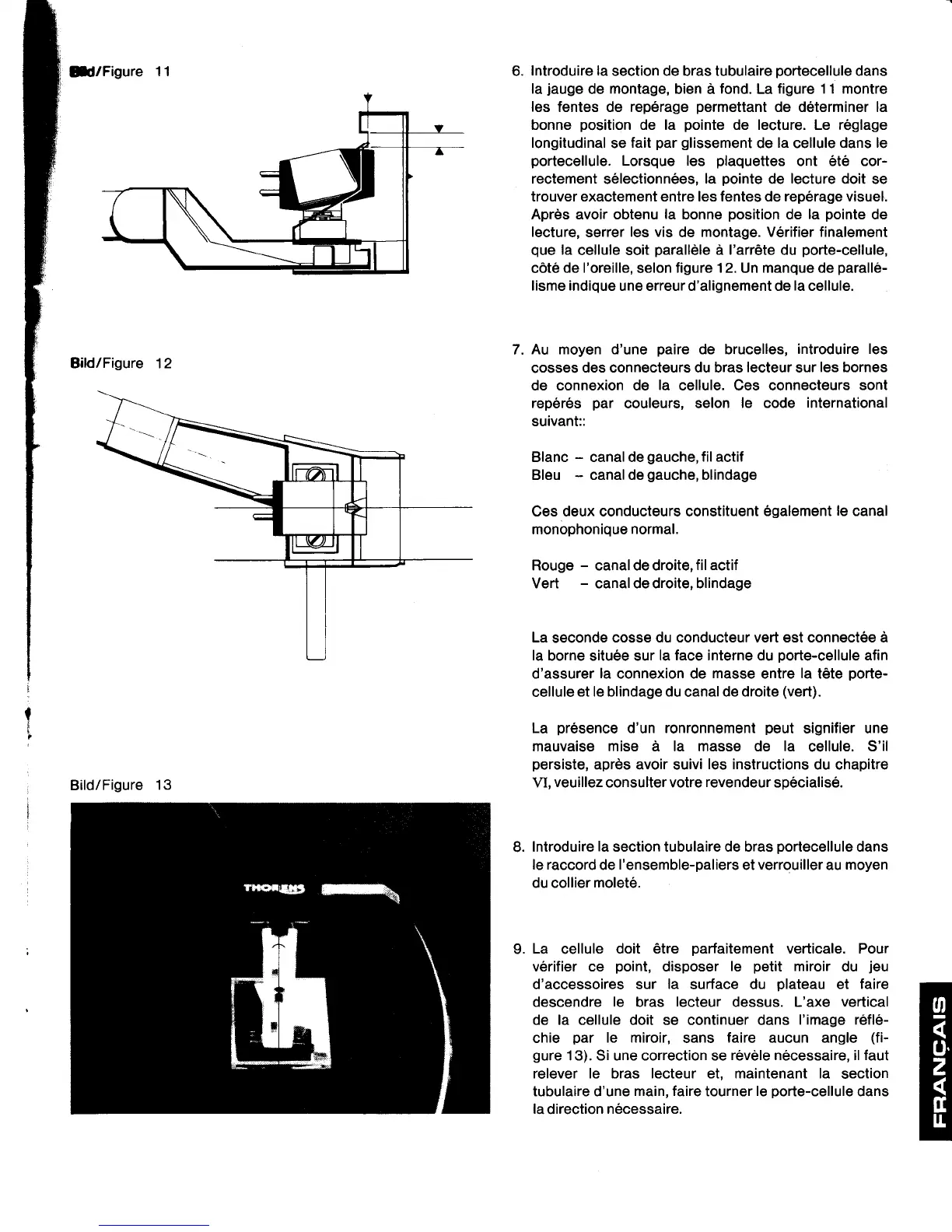

THORENS TD 147 - Page 31

U/Figure
11
Bild/Figure 12
6.
Introduire la
section de bras tubulaire
portecellule
dans
la
jauge
de
montage,
bien d
fond.
La
figure 11 montre
les
fentes de rep6rage
permettant
de d6terminer la
bonne
position
de la
pointe
de lecture. Le r6glage
longitudinal
se
fait
par glissement
de
la
cellule
dans le
portecellule.
Lorsque les
plaquettes
ont 6t6 cor-
rectement
s6lectionn6es,
la
pointe
de
lecture
doit se
trouver exactement entre les fentes de rep6rage visuel.
Aprds avoir obtenu
la
bonne
position
de
la
pointe
de
lecture,
serrer
les vis
de
montage. V6rifier finalement
que
la
cellule soit
paralldle
a I'arrete
du
porte-cellule,
c0t6
de I'oreille,
selon
figure 12.
Un
manque de
paral16-
lisme indique
une erreur d'alignement de
la
cellule.
7.
Au moyen d'une
paire
de brucelles,
introduire les
cosses
des connecteurs du bras
lecteur
sur
les bornes
de connexion de
la
cellule. Ces connecteurs
sont
rep6r6s
par
couleurs, selon
le code
international
suivant::
Blanc
-
canal de
gauche,
fil actif
Bleu
-
canal de
gauche,
blindage
Ces deux conducteurs constituent
6galement
le
canal
monophonique
normal.
Rouge
-
canal dedroite,fil
actif
Vert
-
canal de droite, blindage
La
seconde
cosse du conducteur vert est connect6e d
la
borne situ6e sur
la face interne
du
porte-cellule
afin
d'assurer
la
connexion de
masse
entre
la
t6te
porte-
cellule
et le blindage du
canal
de droite
(vert).
La
pr6sence
d'un ronronnement
peut
signifier une
mauvaise mise d la masse de la
cellule.
S'il
persiste,
aprds avoir suivi
les instructions
du chapitre
VI,
veuillez
consulter votre
revendeur
sp6cialis6.
8.
Introduire
la
section tubulaire de bras
portecellule
dans
le raccord
de
I'ensemble-paliers
et
verrouiller
au
moyen
du collier
molet6.
9.
La
cellule
doit 6tre
parfaitement
verticale. Pour
v6rifier ce
point,
disposer
le
petit
miroir
du
jeu
d'accessoires sur
la
surface
du
plateau
et faire
descendre
le
bras
lecteur
dessus. L'axe
vertical
de la cellule doit se continuer dans
I'image r6fl6-
chie
par
le miroir,
sans
faire aucun angle
(fi-
gure
13). Si une correction se
r6vdle n6cessaire, il faut
relever le bras lecteur et, maintenant la
section
tubulaire d'une
main, faire
tourner
le
porte-cellule
dans
la
direction
n6cessaire.
Bild/Figure
13
