THORENS TD 147 User Manual

7-
_+

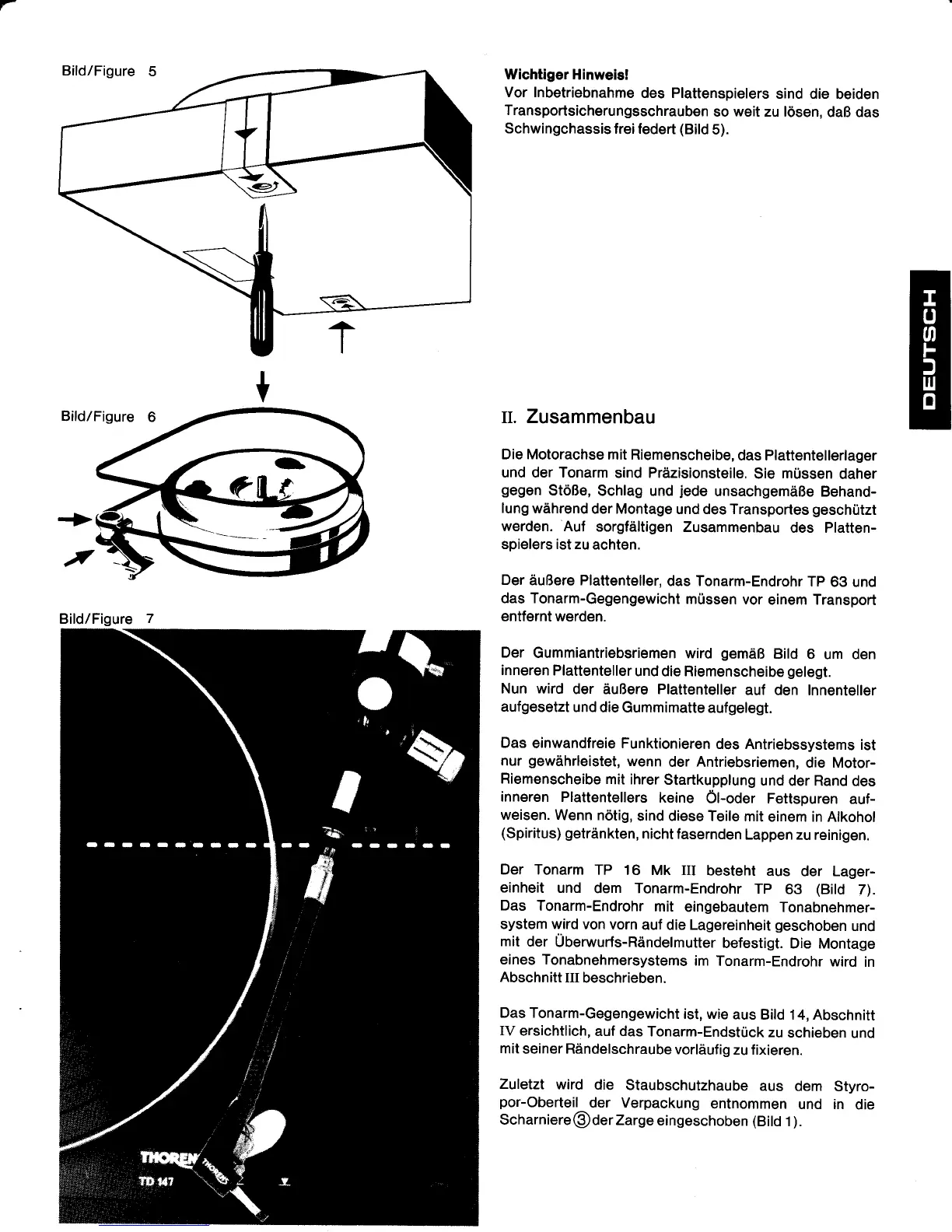

Wichtiger
Hinweisl
Vor Inbetriebnahme
des Plattenspielers
sind die
beiden
Transportsicherungsschrauben
so
weit
zu l6sen,
daB das
Schwingchassis
frei federt
(Bild
5).
r. Zusammenbau
Die Motorachse
mit Riemenscheibe,
das Plattentellerlager
und der Tonarm
sind Prdizisionsteile.
Sie
mtissen
daher
gegen
StoBe,
Schlag und
jede
unsachgemdBe
Behand-
lung
wihrend
der Montage
und des Transportes
geschtitzt
werden. Auf
sorgfdltigen
Zusammenbau
des Platten-
spielers ist zu
achten.
Der
6uBere Plattenteller,
das Tonarm-Endrohr
TP
63 und
das Tonarm-Gegengewicht
m0ssen
vor
einem Transport
entfernt werden.
Der
Gummiantriebsriemen
wird
gemdB
6 um den
inneren
Plattenteller
und die Riemenscheibe
gelegt.
Nun
wird
der duBere Plattenteller
auf
den Innenteller
aufgesetzt
und
die Gummimatte
aufgelegt.
Das
einwandfreie Funktionieren
des
Antriebssystems
ist
nur
gewdhrleistet,
wenn
der Antriebsriemen,
die Motor-
Riemenscheibe
mit ihrer
Startkupplung
und
der Rand des
inneren
Plattentellers
keine
0l-oder Fettspuren
auf-
weisen.
Wenn notig,
sind diese Teile
mit
einem in Alkohol
(Spiritus) getriinkten,
nicht fasernden
Lappen zu
reinigen.
Der Tonarm
TP 16
Mk III
besteht
aus
der Lager-
einheit
und
dem Tonarm-Endrohr
TP
63
(Bild
7).
Das
Tonarm-Endrohr
mit
eingebautem
Tonabnehmer-
system wird von
vorn
auf die Lagereinheit
geschoben
und
mit
der
Uberwurfs-Rdndelmutter
befestigt.
Die Montage
eines Tonabnehmersystems
im
Tonarm-Endrohr
wird
in
Abschnitt
il
beschrieben.
Das Tonarm-Gegengewicht
ist, wie
aus
Bild 14,
Abschnitt
IV
ersichtlich,
auf das
Tonarm-Endstrick
zu
schieben
und
mit
seiner Rdndelschraube
vorliiufig
zu fixieren.
Zuletzl
wird
die
Staubschutzhaube
aus dem
Styro-
por-Oberteil
der Verpackung
entnommen
und in
die
Scharniere@derZarge
eingeschoben
(Bild
1
).
,
t
Bild/Figure
7

THORENS TD 147 Specifications

General

Drive System	Belt drive
Tonearm	TP 16 MkIII
Effective length	232 mm
Effective mass	7.5 g
Weight	8.5 kg
Speeds	33.33, 45 RPM
Automatic Features	Auto stop
Motor	16-pole synchronous motor
Offset angle	22°
Cartridge	Not included
Stylus force	1.5 - 2.5g
