THORENS TD 147 - Page 6

Bild/Figure 8
Bild/Figure
9
Bild/Figure
1O
(D .D
B
c
A
il.

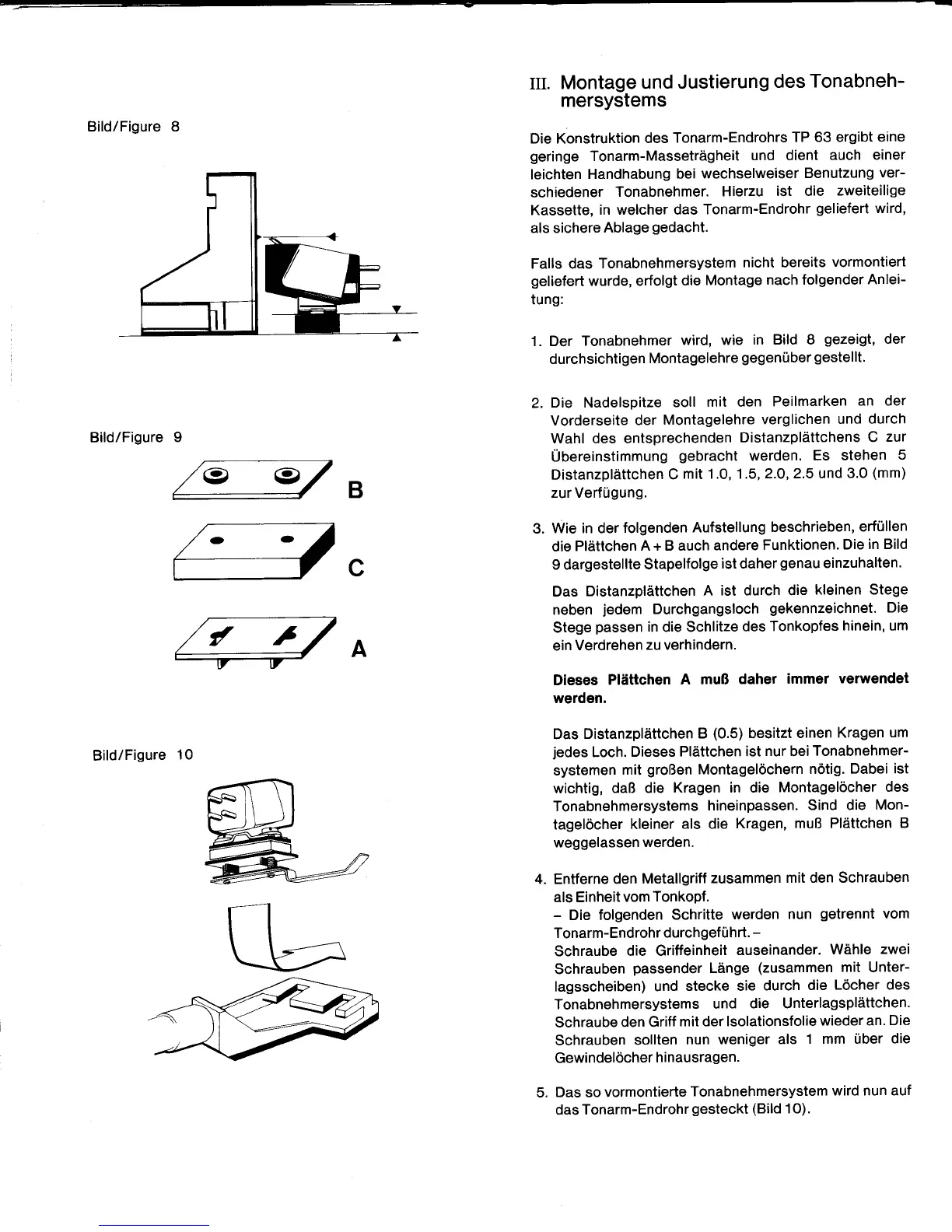

Montage und
Justierung
des
Tonabneh-
mersystems
Die Konstruktion
des
Tonarm-Endrohrs
TP 63 ergibt
eine
geringe
Tonarm-MassetrAgheit
und dient
auch
einer
leichten
Handhabung
bei
wechselweiser
Benutzung
ver-
schiedener
Tonabnehmer.
Hierzu
ist die
zweiteilige
Kassette,
in welcher das
Tonarm-Endrohr
geliefert
wird,
als sichere
Ablage
gedacht.
Falls das
Tonabnehmersystem
nicht bereits
vormontiert
geliefert
wurde, erfolgt
die
Montage
nach folgender
Anlei-
tung:
1. Der
Tonabnehmer
wird, wie
in Bild 8
gezeigt,
der
durchsichtigen
Montagelehre
gegentber
gestellt.
2.
Die Nadelspitze
soll
mit den
Peilmarken
an der
Vorderseite
der
Montagelehre
verglichen
und
durch
Wahl des entsprechenden
Distanzpliittchens
C
zur
Ubereinstimmung
gebracht
werden.
Es stehen
5
Distanzpltittchen
C
mit 1.0, 1.5,
2.0, 2.5 und
3.0
(mm)
zur Verf [rgung.
3.
Wie in der
folgenden
Aufstellung
beschrieben,
erfullen
die
Pldttchen
A + B auch
andere
Funktionen.
Die
in Bild
9 dargestellte
Stapelfolge
ist daher
genau
einzuhalten.
Das
Distanzpldttchen
A ist durch die
kleinen Stege
neben
jedem
Durchgangsloch
gekennzeichnet.
Die
Stege
passen
in
die Schlitze
des
Tonkopfes
hinein, um
ein
Verdrehen
zu verhindern.
Dieses
Pldttchen
A muR
daher
immer
verwendet
werden.
Das
Distanzpldttchen
B
(0.5)
besitzt
einen
Kragen
um
jedes
Loch.
Dieses
Pldttchen ist
nur
beiTonabnehmer-
systemen
mit
groBen
Montageldchern
ndtig. Dabei
ist
wichtig,
daB die
Kragen in die
Montagelocher
des
Tonabnehmersystems
hineinpassen.
Sind die
Mon-
tagelocher
kleiner
als die
Kragen,
muB PlAttchen
B
weggelassen
werden.
4. Entferne
den
Metallgriff
zusammen
mit den Schrauben
als Einheit
vom
Tonkopf.
-
Die folgenden
Schritte
werden
nun
getrennt
vom
Tonarm-Endrohr
durchgef iihrt.
-
Schraube
die Griffeinheit
auseinander.
Wdhle
zwei
Schrauben
passender
LAnge
(zusammen
mit
Unter-
lagsscheiben)
und
stecke sie
durch
die
Locher des
Tonabnehmersystems
und
die UnterlagsplAttchen.
Schraube
den Griff
mit der lsolationsfolie
wieder an.
Die
Schrauben
sollten
nun weniger
als
1 mm tlber
die
Gewindelocher
hinausragen.
5.
Das
so
vormontierte
Tonabnehmersystem
wird nun auf
das
Tonarm-Endrohr
gesteckt (Bild
1 O).
I I
/
,
