4.2 Menu PRESSURE - Absolutdruckanzeige
Im Anzeigemodus wird im Display der momentan gemessene Absolutdruck für zwei
bzw. vier Kanäle dargestellt. Die Druckanzeige erfolgt oberhalb 1 mbar (Torr...) nume-
risch, unterhalb in Exponentialdarstellung.
Darüber hinaus werden Reglerstatus (active/inactive) und Relaiszustände angezeigt,
letztere über die Ziffern 1 und 2 (VD12) bzw. 1 bis 4 (VD14), wobei die Ziffern groß
dargestellt werden, sobald das zugehörige Relais eingeschaltet ist.

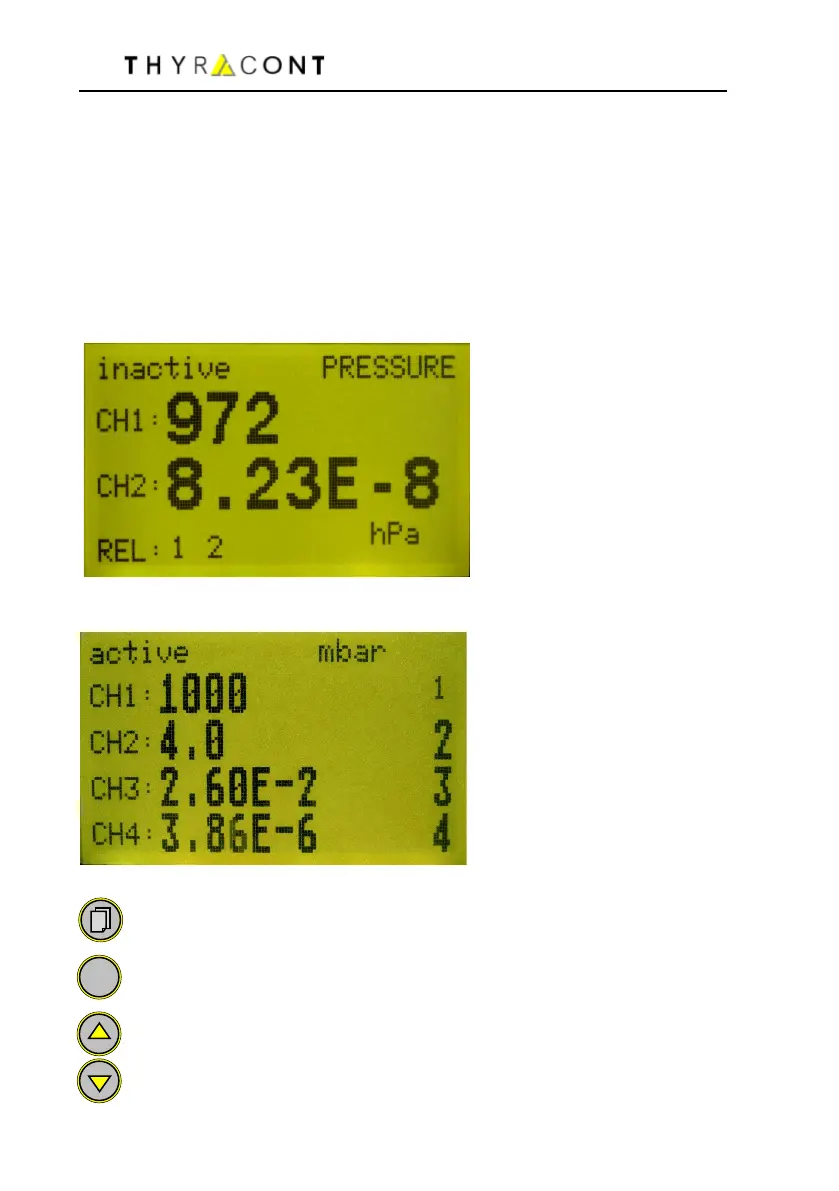

Beispiel: 2-Kanal Anzeige VD12, Regelung gestoppt, Relais 1 und 2 ausgeschaltet:
Beispiel: 4-Kanal Anzeige VD14, Regelung aktiv, Relais 2,3 und 4 eingeschaltet:
Menu-Auswahl (Umschalten zum nächsten Menu)
Im Menu PRESSURE kann mit der set-Taste die Regelung aktiviert bzw.
gestoppt werden.
VD14 bei eingestellter 2-Kanal Anzeige: Umschalten der Kanalnummern
CH1/2 oder CH3/4
