3.3 Transmitter-Anschluss RS485
Das Gerät muss sich im ausgeschalteten Zustand befinden, wenn
Transmitter angeschlossen werden. Die Verwendung von Original-
zubehör-Kabeln wird empfohlen.
Nichtbeachten dieser Anweisung kann zu Schäden am Gerät füh-
ren.

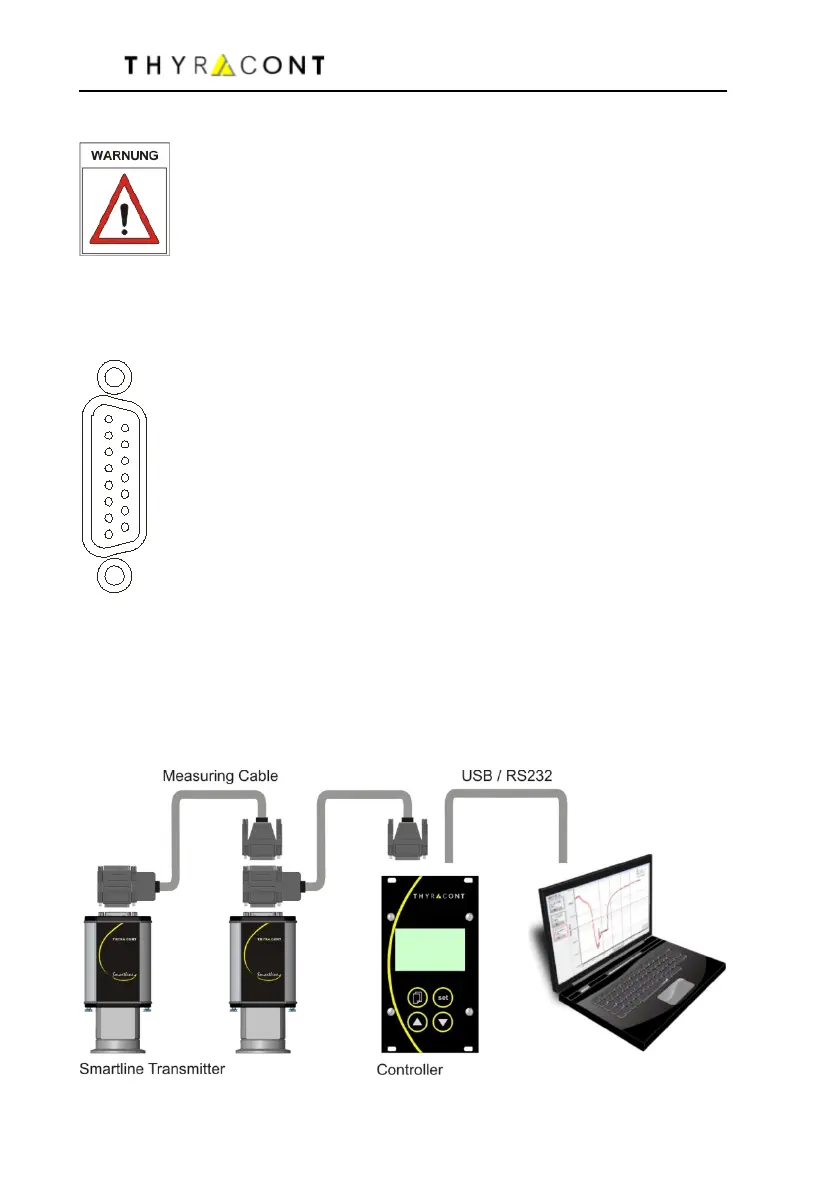

Am RS485 Anschluss des VD12 bzw. VD14 können bis zu zwei bzw. vier Thyra-
cont Smartline-Transmitter mit digitalem Signalausgang angeschlossen werden.
Die Transmitter werden vom Gerät mit Strom versorgt.
1
8
15
9
SubD,
Pin 1:
Pin 2
,3:
Pin 4:
Pin 5:
Pin 6
-9:
Pin 10:
Pin 11:
Pin 12:
Pin 13
-15:
15polig, männlich, verschraubbar
do not connect
n.c.
Spannungsversorgung
24 VDC
Spannungsversorgung
GND
n.c.
RS485 +
RS485
-
Shield
n.c.
Transmitter am digitalen RS485-Anschluss können beliebig den Kanalnummern
1 und 2 (VD12) bzw. 1 bis 4 (VD14) zugeordnet werden. Dazu befindet sich an
den Transmittern ein Adress-Schalter.
Sind im Falle des VD12 auch analoge Transmitter-Anschlüsse belegt, so können
die dort fest zugeordneten Kanalnummern nicht mehr für Transmitter am RS485-
Anschluss verwendet werden (siehe Abschnitt 3.4).
…
