3.4 Transmitter-Anschluss 0-10 V (VD12)
Das VD12 muss sich im ausgeschalteten Zustand befinden, wenn
Transmitter angeschlossen werden. Die Verwendung von Original-
zubehör-Kabeln wird empfohlen.
Nichtbeachten dieser Anweisung kann zu Schäden am Gerät füh-
ren.

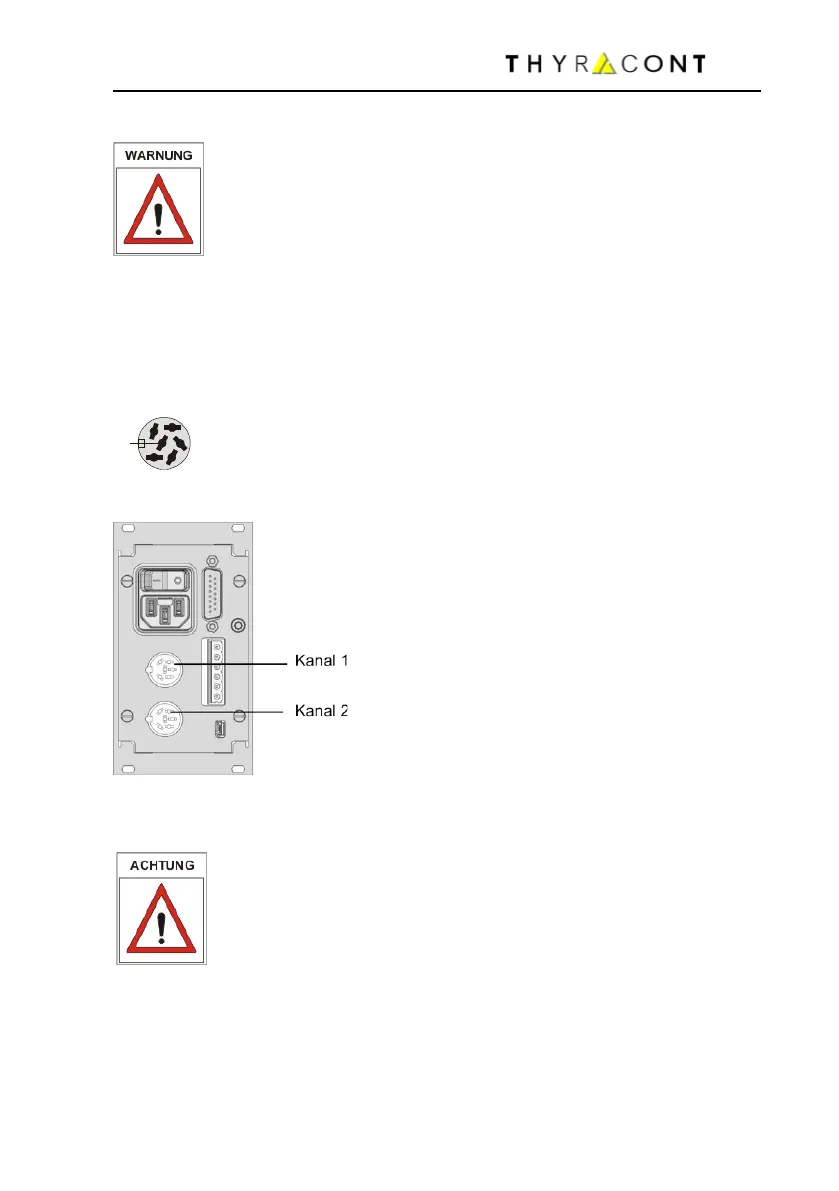

An diesen beiden Buchsen eines VD12 können Thyracont Analogline Transmitter
für Absolutdruck mit 0 - 10 V Signalausgang angeschlossen werden. Die Trans-
mitter werden automatisch erkannt und vom VD12 mit Strom versorgt.
Amphenol
Pin 1:
Pin 2:
Pin 3:
Pin 4:
Pin 5:
Pin 6:
C91E, 6pol, weiblich, verriegelbar
Identifikation
n.c.
Signaleingang, 0
-10V
GND
24 VDC, max. 8W
AGND
Für die beiden analogen Transmitter-Anschlüsse existiert eine feste Kanalzuord-
nung zu Kanal 1 bzw. Kanal 2.
Ist also ein Analoganschluss belegt, so kann die betreffende
Kanalnummer nicht mehr für Transmitter am digitalen RS485-
Anschluss verwendet werden!
Beispiele:
Kanal 1: analog  Kanal 2 kann digital belegt werden
Kanal 2: analog  Kanal 1 kann digital belegt werden
Kanal 1, 2: analog  keine digitalen Kanäle mehr verfügbar
1 2
3
45
6
