Schaltverhalten

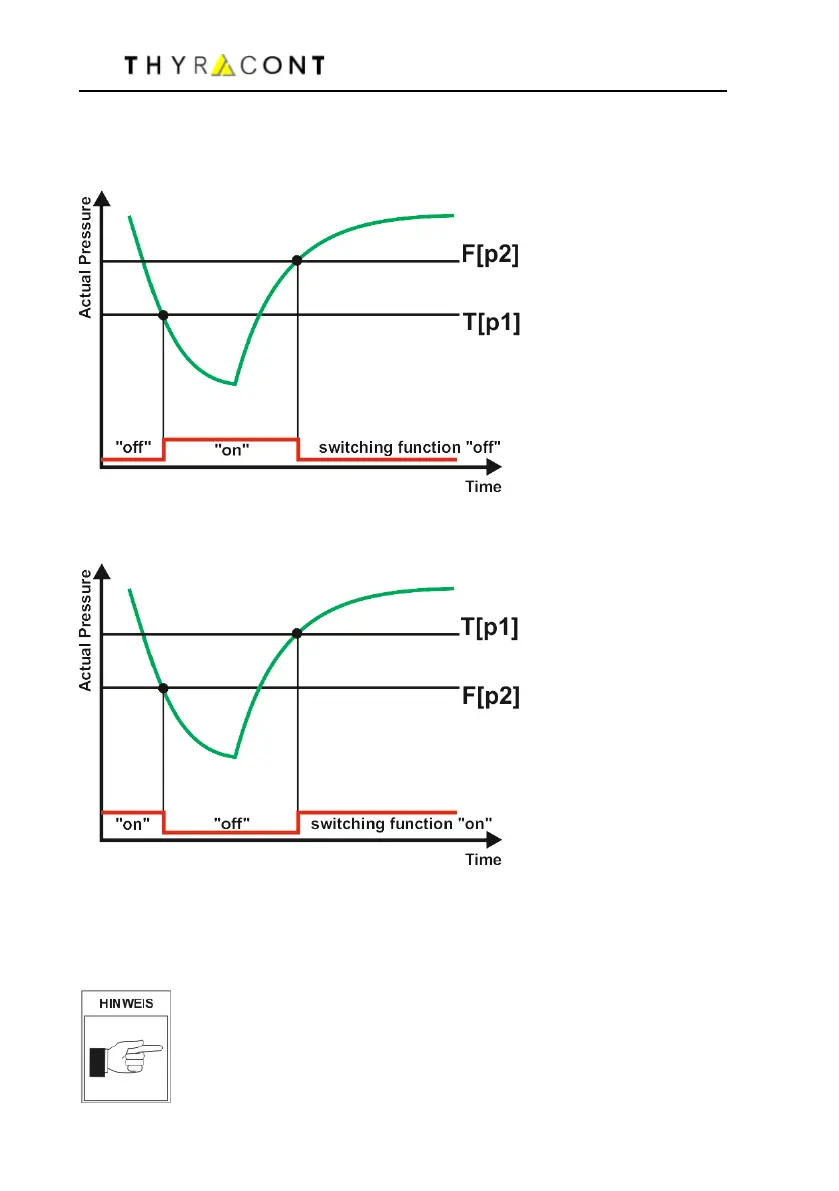

Fall T[p1] < F[p2]: Das Relais zieht bei Unterschreiten des Druckwerts T[p1] an
und fällt bei Überschreiten des Druckwerts F[p2] ab.
Fall T[p1] > F[p2]: Das Relais fällt bei Unterschreiten des Druckwerts F[p2] ab
und zieht bei Überschreiten des Druckwerts T[p1] an.
Ist die Regelung aktiv, werden die Relais entsprechend dieser Konfiguration ge-
schaltet.
Der Status der Relais-Schaltausgänge wird im Display über die Ziffern 1 bis 4 an-
gezeigt, wobei die Ziffern groß dargestellt werden, sobald das zugehörige Relais
eingeschaltet ist.
Werden zwei Relais einem Kanal zugeordnet, so lässt sich da-
mit - bei geeigneter Wahl der Schaltpunkte eine Dreipunkt-
Regelung für diesen Kanal realisieren.
