Montage/Démontage du Marqueur
Préparez une table avec beaucoup d’espace pour travailler sans que de petites pièces ne
se perdent. Portez une protection pour les yeux pendant le démontage et le remontage.
Ne démontez pas un marqueur sous pression. Ne mettez pas sous pression un marqueur
partiellement assemblé. Suivez les instructions sur Enlever une cartouche de CO2 en page 8
(page 19 si un adaptateur à distance est installé), ne replacez pas le bouchon de CO2 (15).

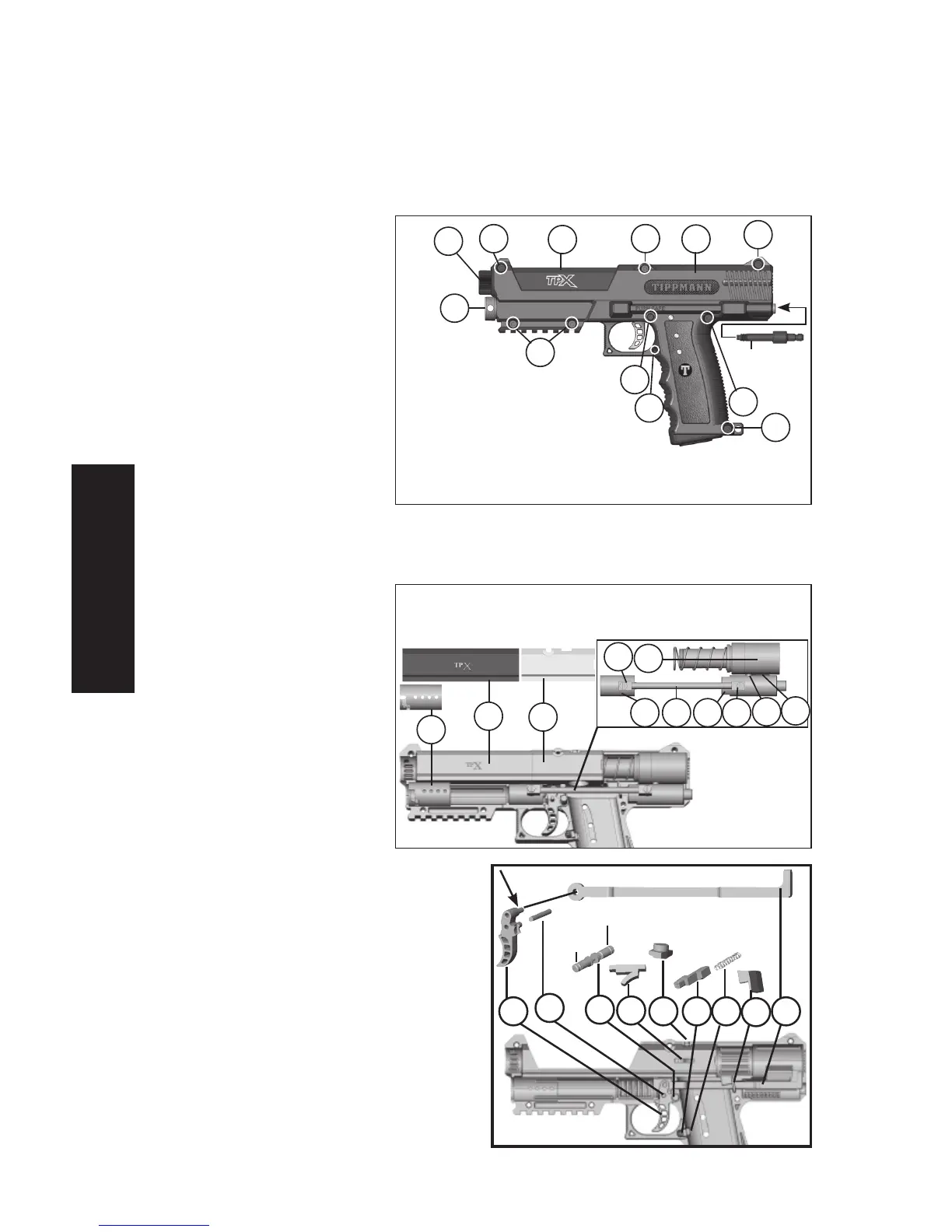

1. Pour les marqueurs équipés
d’un adaptateur à distance,
enlevez d’abord l’adaptateur
à distance en le dévissant
avec une clé de 1/2”. (Pour
le remontage, insérez
l’adaptateur à distance
dans l’emplacement prévu
à cet effet à l’arrière du
marqueur comme montré
ci-contre. Vissez-le ensuite
fermement dans le raccord
pneumatique).
2. Enlevez le canon (27) en le
tournant dans le sens des
aiguilles d’une montre et sortez-le.
3. Enlevez la moitié gauche de la poignée (2) en devisant les 7 écrous (pièces 8, 9 et 10).
Soulevez délicatement la moitié de poignée gauche pour accéder aux pièces internes.
4. Enlevez l’insert du bouchon
de CO2 (14), la coque du
canon (26) et son embout
(25). Enlevez (en une seule
pièce) la longue unité de
gaz (19), la soupape de
perforation (7), le régulateur
(21), la soupape d’air (23)
(avec la valve de tir (pièces
45-51), et la petite unité de
gaz.
Pour séparer ce sous-
montage, détachez la
longue unité de gaz (19)
des 2 raccords pneumatiques (12); (Au
remontage, lubriez les joints de la longue
unité de gaz). Sortez le régulateur (21) de
la soupape d’air (23) et enlevez la petite
unité de gaz (20) (lubriez les joints au
remontage). Enlevez la valve de tir (46) de
la soupape d’air (23) (voir Démontage de
la valve de tir, ci-dessous).
5. Enlevez le ressort (13) du bouton de
déverrouillage du chargeur (4), la sécurité
(22) (au remontage, le joint noir va dans
la moitié droite de la poignée), la détente
(5), la goupille du chargeur (long) (33), le
verrou (24), la fenêtre de la culasse (16),
le déclencheur du vérin (3) et le câble du
Joint
rouge
Joint noir
5.
33
22
24
16 4. 13 6.
3.
NOTE: Insérez délicatement à la main toutes les
pièces letées. Ne serrez pas trop fort, pour ne pas
abîmer les pièces lors du remontage.
14
26
25
12
12
23
7. 19 21
20
46
NOTE:
Un montage incorrect peu
abîmer des pièces, causer des
pertes d’air/CO2, et d’autres
problèmes. En remontant votre
marqueur, assurez-vous que toutes les pièces sont
propres, lubriées, installées correctement et qu’elles ne
sont pas abîmées.
27
10
8.
9.
10
10
10
