Tippmann TPX - Desensamble; Re Ensamble del Marcador

12
E
S
P
A
Ñ
O
L

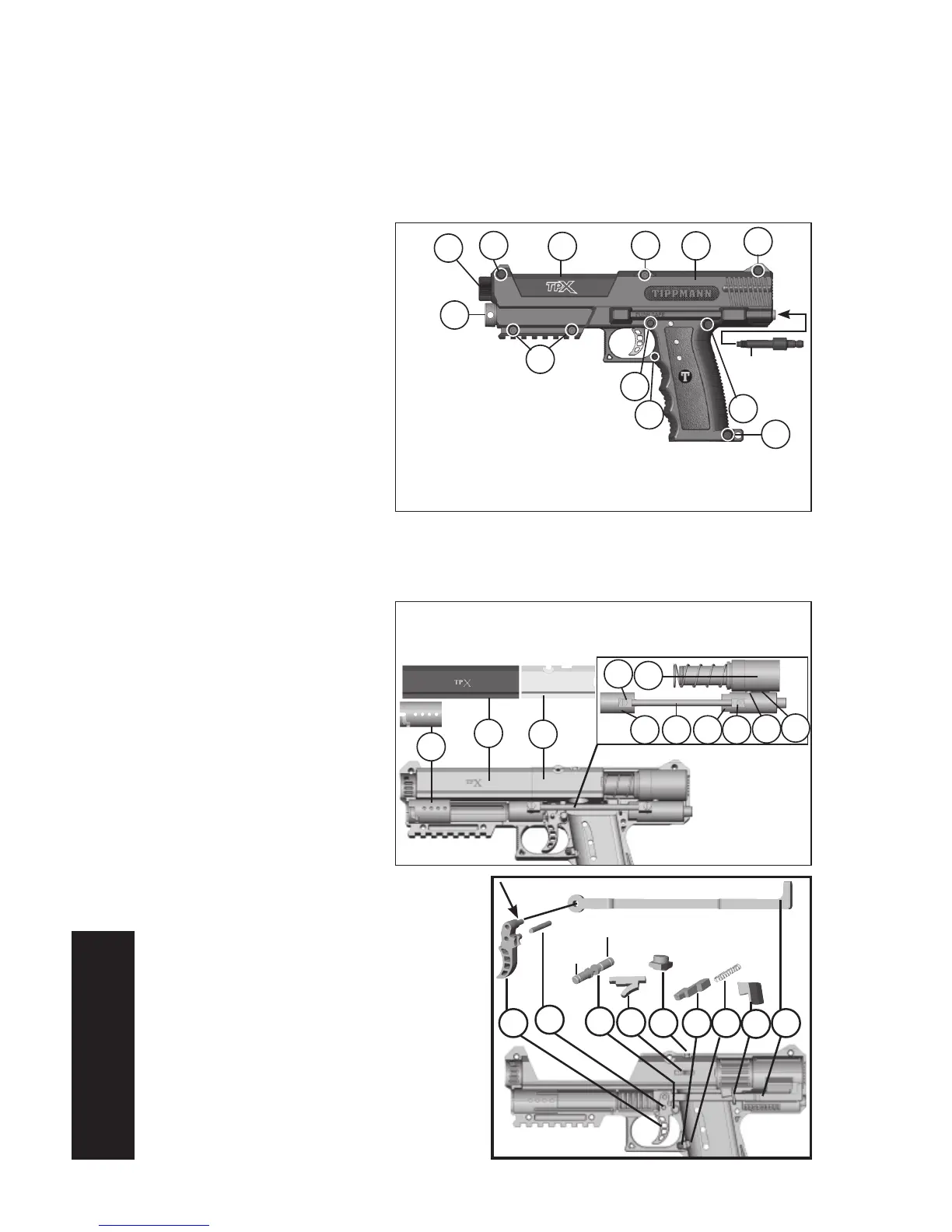

Desensamble / Re ensamble del Marcador
Prepare una mesa con suciente espacio de trabajo y asegúrese de que ninguna parte
pequeña se pierda. La protección de ojo se debe usar durante desmontaje/la asamblea.
No desensamble este marcador mientras este presurizado. No presurise un marcador
parcialmente ensamblado. Siga las instrucciones, para Descargando su Marcador y
Remoción del Cilindro de CO2 descritas en la página 11 (ver la página 19 para los
marcadores con adaptador de
línea remota). Deje la tapa del CO2
apagada (15).
1. Si su marcador tiene la
opcion del adaptador de
línea remota, remueva
primero el acople de la
línea remota desatornille
con una llave 1/2”. (Para
re ensamblar, incerte
el adaptador de Línea
Remota dentro del agujero
que se muestra en la parte
tracera del marcador,
cuidadosamente usando su mano inicie la rosca dentro del acople de aire hasta que
quede apretado.)
2. Retire el barril (27), desatornille el barril y jale hacia afura.
3. Remover el lado izquierdo de
el recibidor (2), desatornille
los 7 tornillos (8, 9, y 10)
que conectan el recibidor.
Cuidadosamente levante
la mitad izquierda para
tener acceso a las partes
interiores.
4. Levante hacia afuera, inserte
la tapa del CO2 (14) cubierta
del barril (26) adaptador
del barril (25) y levante el
ensamble como si fuera una
sola parte, la línea de gas
(19) válvula perforadora (7),
regulador (21), válvula de aire (23) válvula
de disparo (45-51) y línea de gas corta
(20).
Ensamble separado, jale la línea de
gas larga (19) hacia afuera de los dos
ensambles de aire (12). Al re ensamblar
lubrique el empaque de la línea larga de
gas y asegúrese que el ltro es regulador
(ver arriba). Jale el regulador (21) de la
válvula de aire (23) y jale hacia afuera
la línea corta de gas (20) (lubrique
los empaques cuando los vuelva a re
ensamblar). Remueva la válvula de
disparo (46) de la válvula de aire (23) (vea
Rojo
Empaque Negro
5.
33
22
24
16 4. 13 6.
3.
NOTA: Con mucho cuidado inicie el enrosque de las
partes sin apretarlas demasiado para no alterar las
roscas durante el reensamble.
14
26
25
12
12
23
7. 19 21
20
46
NOTA: Si el reensamblado del
marcador no se hace correctamente
puede causar alteracion enlas partes,
escapes de aire y otros roblemas. Durante el proceso de
reensamblado, asegurese que las partes esten limpias, en buen
estado, lubricadas e instaladas correctamente.
27
10
8.
9.
10
10
10
Adaptador de
Linea
Remota
26
15
4.
2.
10
