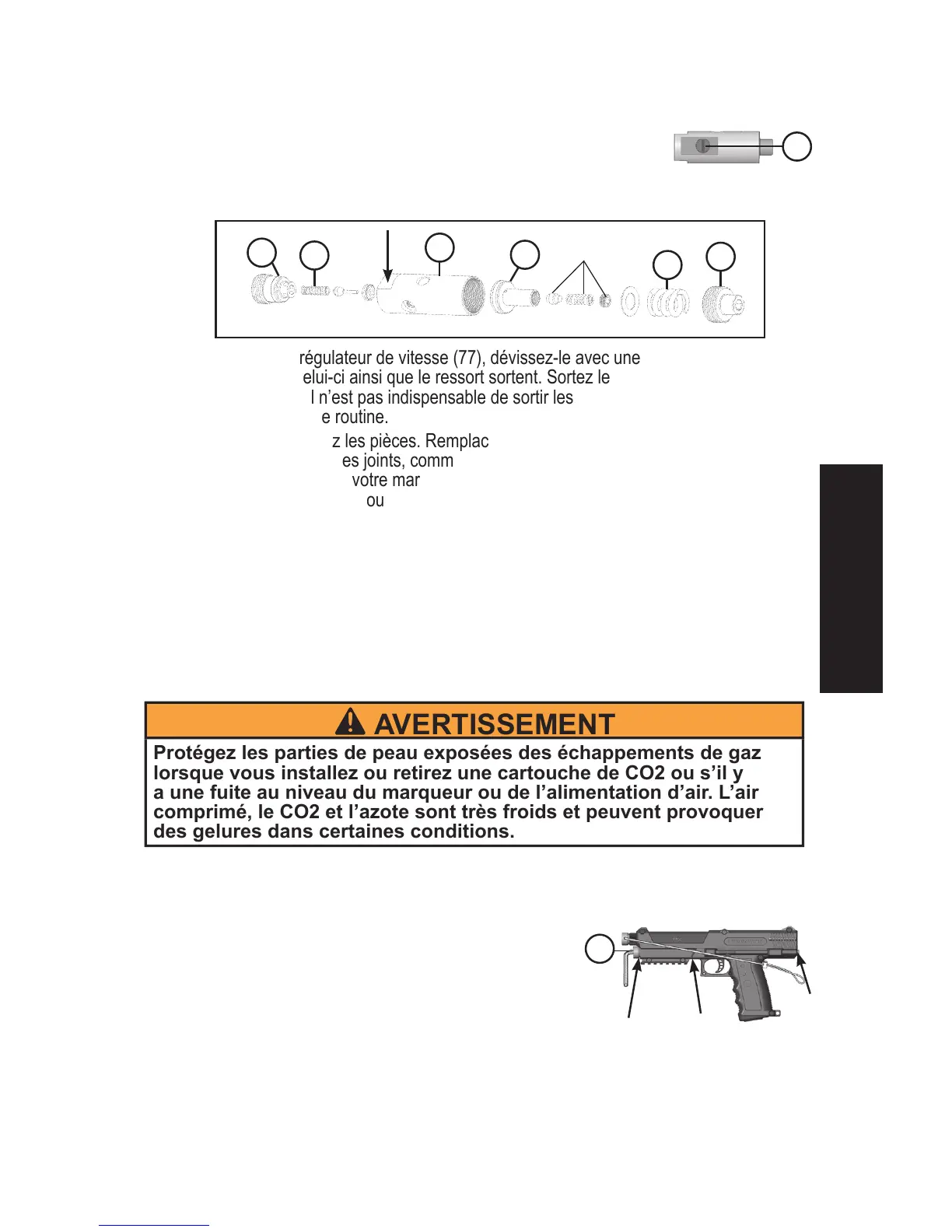

Montage/Démontage du Régulateur
7. Suivez les instructions de Montage/Démontage du marqueur en page 12. Enlevez le
raccord pneumatique (12).
8. Pour enlever l’extrémité du bouchon (66) du régulateur (70), serrez-
le sur les cotés aplatis avec une clé de 5/8”” et retirez le bouchon en tournant vers la
gauche avec une clé Allen de 3/16”. Les pièces internes glisseront en dehors.
9. Pour enlever le régulateur de vitesse (77), dévissez-le avec une clé Allen de 3/16”
jusqu’à ce que celui-ci ainsi que le ressort sortent. Sortez le régulateur du piston (71)
avec vos doigts. Il n’est pas indispensable de sortir les pièces de décharge de pression
pour un entretien de routine.
10. Nettoyez et inspectez les pièces. Remplacez toute pièce abîmée. NOTE: Il n’est pas
nécessaire d’enlever les joints, comme ci-contre, pour les inspecter, les nettoyer et les
lubrier. An de garder votre marqueur dans de bonnes conditions d’utilisation, utilisez
de la graisse Tippmann pour lubrier légèrement les joints sur les pièces 66 et 71) et
ressorts (67 et 73).
11. Remontez le régulateur en suivant les instructions dans le sens inverse. NOTE: Un
montage incorrect peu abîmer des pièces, causer des pertes d’air/CO2, et d’autres
problèmes. En remontant votre marqueur, assurez-vous que toutes les pièces sont
propres, lubriées, installées correctement et qu’elles ne sont pas abîmées.
12. Si vous avez enlevé les pièces de décharge de pression de la pièce 71, vous devrez
ajuster la soupape du régulateur de décharge de pression avant de remonter votre
marqueur (voir Réglage de la soupape du régulateur de déchargement de pression en
page 17).
Enlever la Pression d’un Marqueur qui ne Tire Pas
N’utilisez cette procédure que si votre marqueur ne tire pas et que la cartouche de CO2 a
été perforée. Enclenchez la sécurité de la détente en mode
Sécurité (voir page 3) et insérez le dispositif de blocage du
canon (voir page 1). Enlevez le chargeur comme expliqué
dans la section Enlever une Cartouche de CO2 (voir page
8).
Maintenez le marqueur pointé dans une direction sûre
pendant que vous enlevez le bouchon de CO2 (15). Protégez les parties de peau exposées
des échappements de gaz lorsqu’il remonte aux points de décharge d’air/CO2 (èches).
Enlevez la vis de fermeture extérieure, puis, dégagez-la lentement pour permettre à la
cartouche de se vider du CO2. Enlevez et jetez la cartouche de CO2.
66
67
70
71
77
73
pièces de décharge de
pression
12
AVERTISSEMENT
Protégez les parties de peau exposées des échappements de gaz
lorsque vous installez ou retirez une cartouche de CO2 ou s’il y
a une fuite au niveau du marqueur ou de l’alimentation d’air. L’air
comprimé, le CO2 et l’azote sont très froids et peuvent provoquer
des gelures dans certaines conditions.
