3. Nettoyez et inspectez les pièces. Remplacez toute pièce abîmée. NOTE: Les schémas
montrent les joints démontés. Il n’est pas nécessaire d’enlever les joints, comme
ci-contre, pour les inspecter, les nettoyer et les lubrier. An de garder votre marqueur
dans de bonnes conditions d’utilisation, utilisez de la graisse Tippmann pour lubrier
légèrement les joints (37 et 42) et ressorts (39 et 40).
4. Pour le remontage, suivez les instructions dans le sens inverse. NOTE: Serrez d’abord
prudemment à la main toutes les pièces letées lors de l’assemblage sans serrer
trop fort pour éviter de les endommager. NOTE: Un montage incorrect peu abîmer
des pièces, causer des pertes d’air/CO2, et d’autres problèmes. En remontant votre
marqueur, assurez-vous que toutes les pièces sont propres, lubriées, installées
correctement et qu’elles ne sont pas abîmées.
Montage/Démontage de la Soupape d’Air
1. Suivez les instructions de Montage/Démontage du marqueur en page 12.

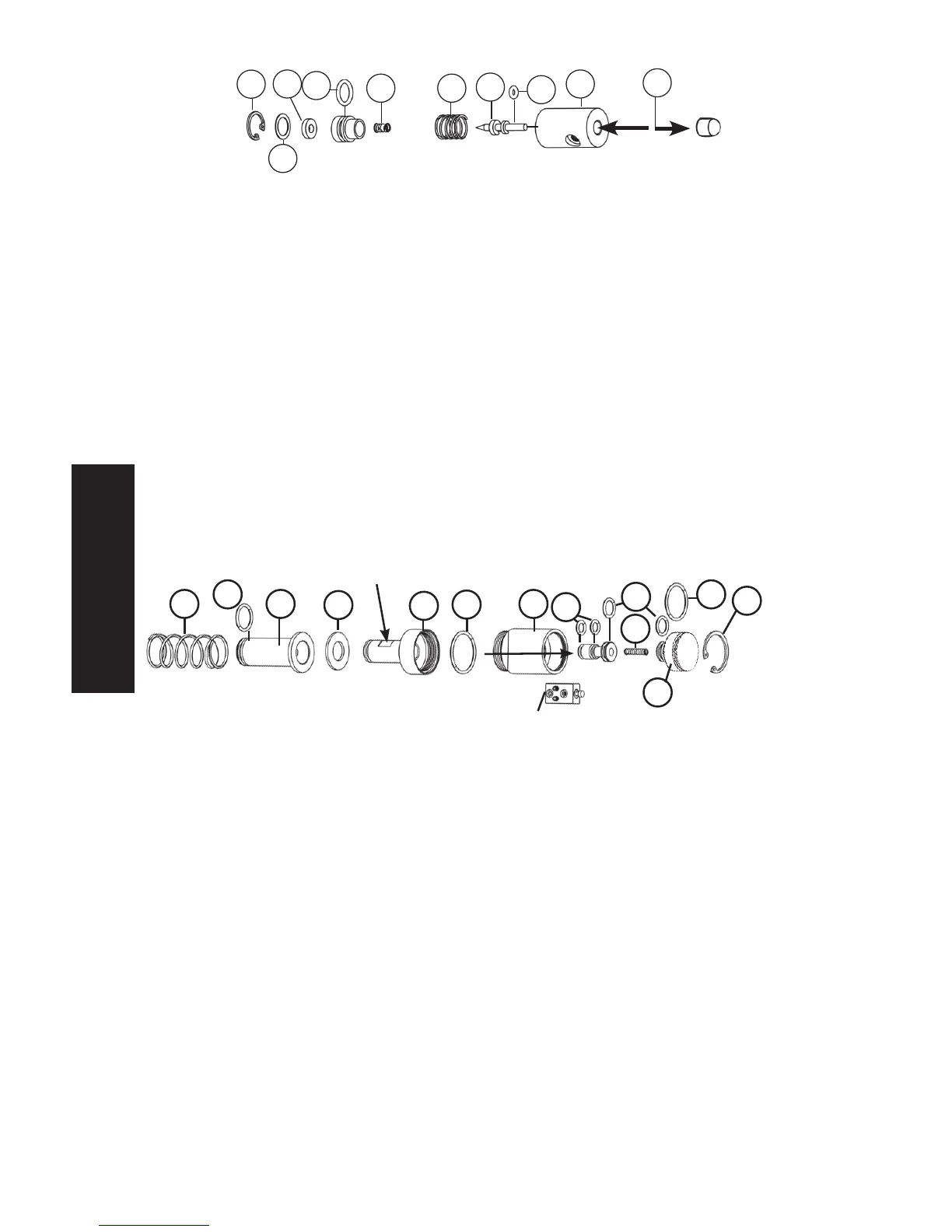

2. Reportez-vous au schéma ci-dessous. Glissez le ressort du boulon avant (52), le
boulon avant (54) et l’amortisseur (55) hors du tube de démarrage (56).
3. Enlevez le tube de démarrage de la soupape d’air (58) en dévissant le tube avec une
clé plate de 1/2” (voir ci-dessous).
4. Pour accéder aux pièces internes de la soupape d’air, enlevez le joint d’arrêt (65) avec
un outil adapté. NOTE: L’outil utilisé pour enlever le joint d’arrêt doit correspondre à
la taille du joint d’arrêt. L’utilisation d’un outil trop petit pourrait faire sauter le joint et
provoquer des blessures et/ou abîmer des pièces. Pour enlever les pièces internes de
la soupape d’air (58), sortez-les soigneusement dans la direction montrée ci-dessous à
l’aide d’un outil en plastique.
5. Nettoyez et inspectez les pièces. Remplacez toute pièce abîmée.
NOTE: Le schéma montre les joints démontés. Il n’est pas nécessaire d’enlever les
joints, comme ci-contre, pour les inspecter, les nettoyer et les lubrier. Pour garder votre
marqueur dans de bonnes conditions d’utilisation, utilisez la graisse Tippmann pour
lubrier les joints (53, 57, 60, 61 et 62) et ressorts (52 et 63).
6. Pour le remontage, suivez les instructions dans le sens inverse. NOTE: Serrez d’abord
prudemment à la main toutes les pièces letées lors de l’assemblage sans serrer trop
fort pour éviter de les endommager.
NOTE: Un montage incorrect peu abîmer des pièces, causer des pertes d’air/CO2, et
d’autres problèmes. En remontant votre marqueur, assurez-vous que toutes les pièces
sont propres, lubriées, installées correctement et qu’elles ne sont pas abîmées.
NOTE: Les pièces de montage de la valve de tir s’assemblent avec
la soupape d’air (58) (voir Montage/Démontage de la Valve de Tir).
52 54
53
55
56
57
58
60
61
63
62
65
64
44
34
36
37
39 40
41
42
43
35
