Installation
W-800
Volume de livraison
La composition de la fourniture dépend de la con guration de votre produit. En règle générale, elle se présente
comme suit:
1
10
11
18
16
13
8
3
5
17
15
1x
12
1x
14
1x
1x
4x
2x
1x
19
1x
1x
1x
1x
7
2
9
6
4
WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des
Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!
WARNING: Automatic door - The door may operate unexpectedly,
therefore do not allow anything/anyone to stay in the path of the door!
Automatic Door

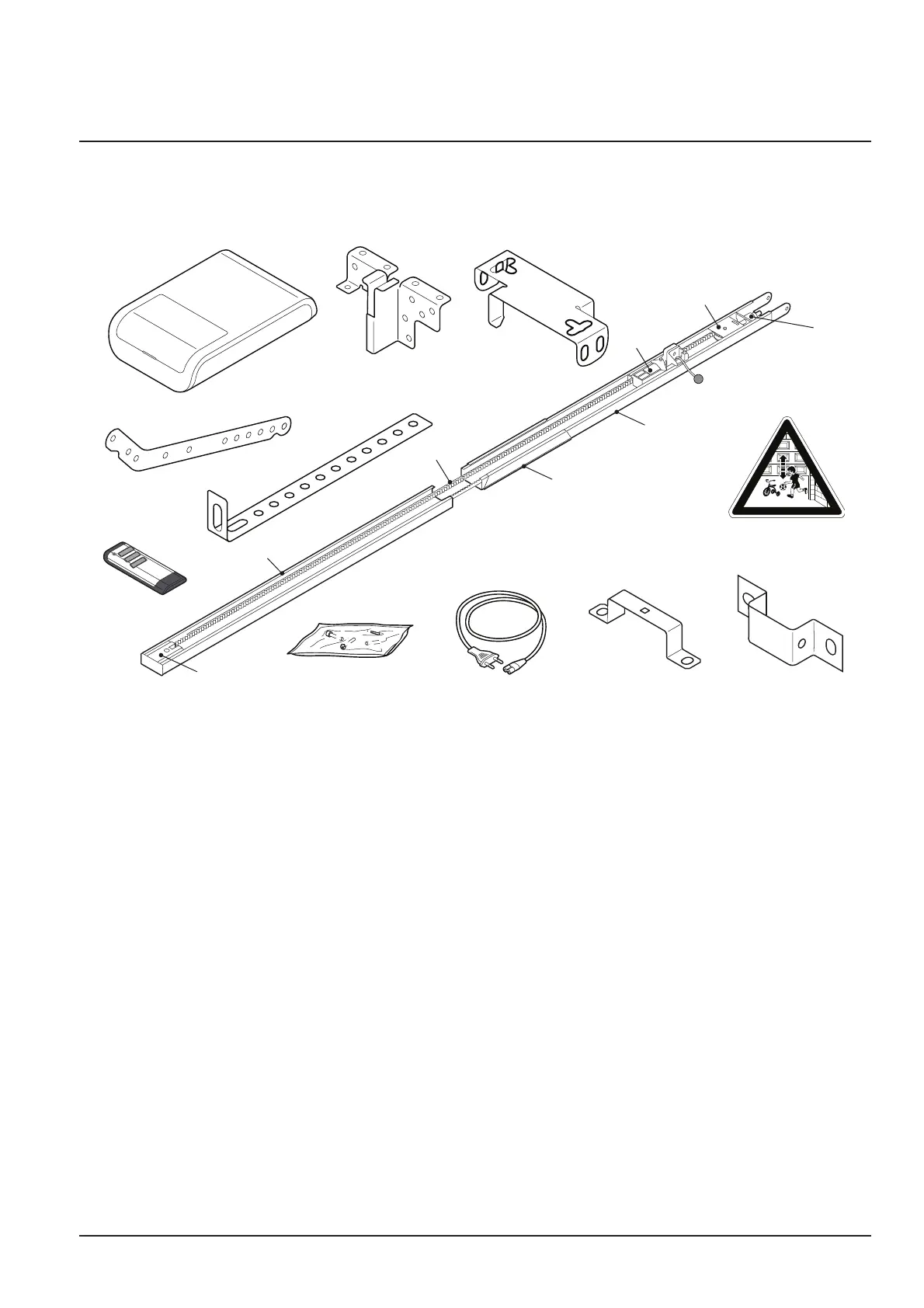

1. Tête de commande avec module LED
2. Pignon moteur*
3. WW Rail de guidage (exemple de modèle),
côté entraînement*
4. Coulisseau mobile*
5. Courroie crantée ou chaîne*
6. Poulie de renvoi*
7. Raccord de rail de guidage (exemple de modèle)*
8. Rail de guidage (exemple de modèle), côté porte*
9. Dispositif de tension*
10. Fixation murale*
11. Console de jonction de la porte
12. Bielle
13. Suspente centrale
14. Sachet de vis
15. Émetteur portatif (en fonction du modèle)*
16. Suspente plafond
17. Cordon secteur, longueur 1,2 m
18. Étrier de xation
19. Étiquette d'avertissement
*En option
Attention: Véri ez bien que les vis et les supports livrés pour le montage sur site sont bien adaptés en prenant en
considération les conditions préalables en matière de construction.
