Installation

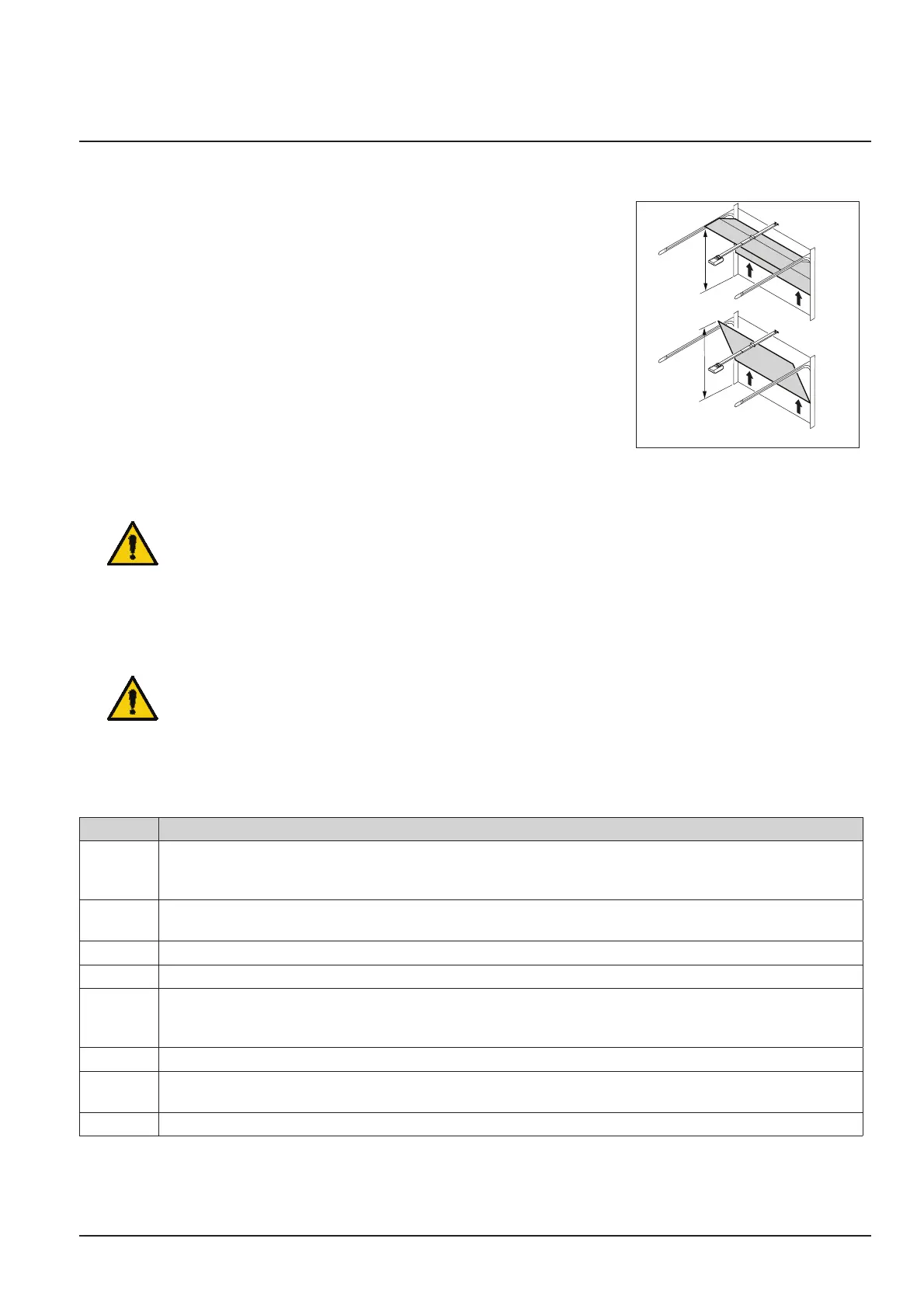

Préparation du montage
1. La distance maximale entre la tête de commande et le socle de prise est de
1,2 m.
2. Véri ez que la porte du garage est suf samment stable. Resserrez le cas
échéant l’ensemble des vis et des écrous de la porte de garage.
3. Véri ez que la porte du garage glisse suf samment facilement
(manœuvrabilité).
Lubri ez tous les arbres et paliers.
Véri ez et corriger le cas échéant la précontrainte des ressorts.
4. Mesurez la hauteur libre lors de l’ouverture et de la fermeture de la porte de
garage (h).
h
h
5. Fermez la porte de garage et déverrouillez tous les mécanismes de fermeture. Démontez le cas échéant les
pièces des mécanismes de fermeture qui gênent.
Avertissement:
Risque de coincement et de cisaillement au niveau des mécanismes de verrouillage de la porte de
garage.
Retirez, si nécessaire, les pièces dangereuses avant le montage.
6. Pour les garages sans entrée latérale, il faut prévoir un déverrouillage d’urgence (accessoire).
7. Pour les garages avec portillon, il faut dans un premier temps installer un contact de portillon.
Avertissement:
Les pièces de la porte ne doivent pas faire saillie sur les routes ou chemins publics et ne pas s’y
déplacer.
Montage de la motorisation de porte de garage
Suivez les illustrations de l'af che de montage A3.
Étape Installation
1 Ouvrez entièrement le rail de guidage (3 et 8).
Appuyez sur le connecteur du rail de guidage (7) au centre du bord antichoc. La chaîne ou la
courroie crantée doit le cas échéant être retendue. Voir illustration.
2 Montez la suspente centrale (13) sur le rail de guidage.
Montez l’étrier de  xation (18) sur la tête de commande (1).
3 Montez la console de jonction (11) sur la porte de garage.
4 Montez la  xation murale (10).
5a
5c/d
Montez le rail de guidage (3 et 8) sur la  xation murale (10).
Montez les suspentes plafond (16) sur la suspente centrale (13) et la tête de commande (1).
Fixez pour  nir les suspentes plafond (16) au plafond.
6 Montez la bielle (12) entre le coulisseau mobile (4) et la console de jonction de porte (11).
7 Pour la programmation, ouvrez le couvercle au niveau de la tête de commande avec un tournevis
ou un autre outil semblable.
8 Collez bien visiblement l'étiquette d'avertissement (19) sur la face intérieure de la porte de garage.
