Tilslutning af antenne
Fare for elektrisk stød!
• Afbryd strømforsyningen til aktuatorhovedet ved at trække stikket ud af stikkontakten, før dækslet
åbnes.
• Luk aktuatorhovedets dæksel igen, når antennen er trukket.

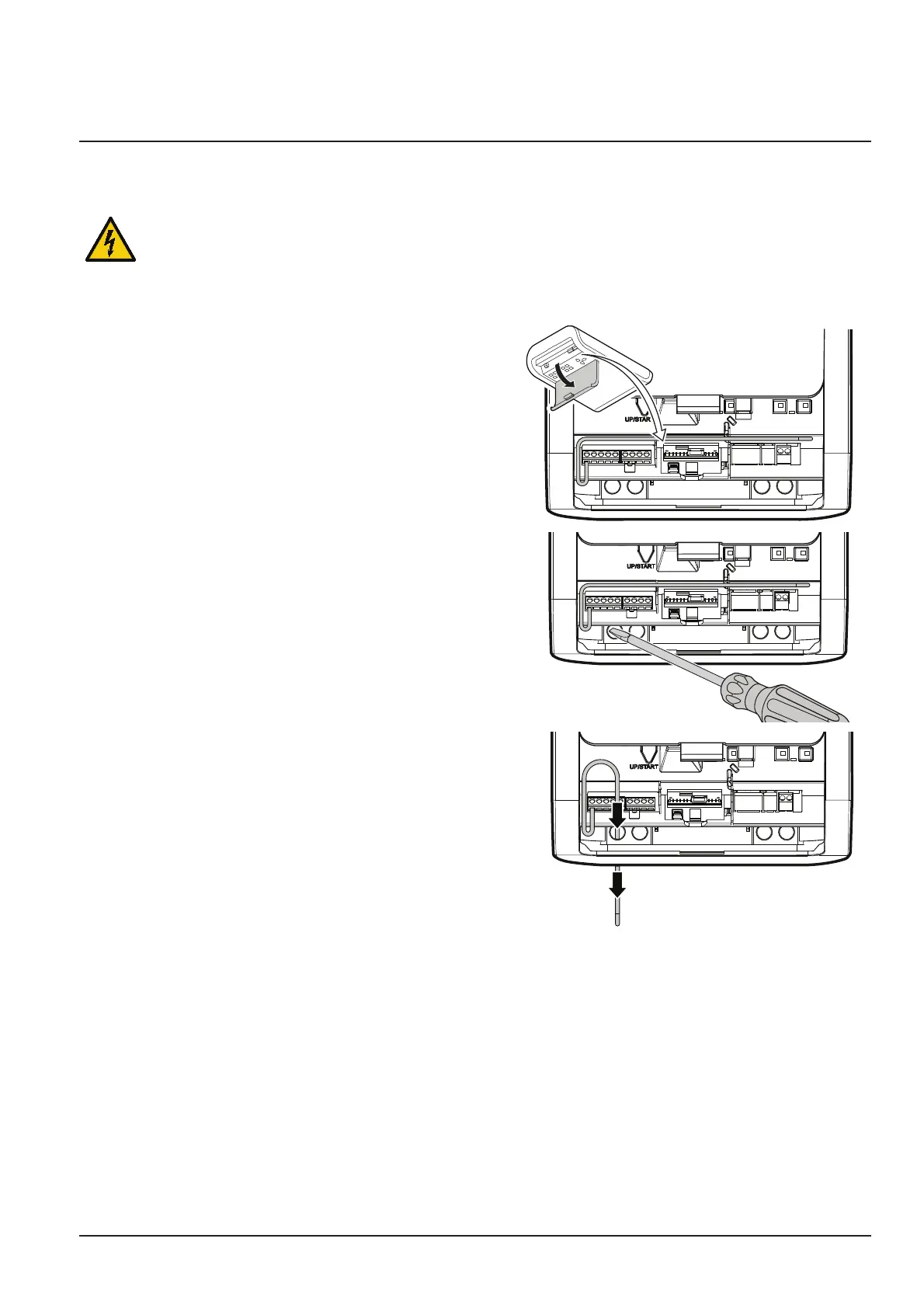

1. Åbn dækslet på styreenheden.
P
J
I
K
H
G
FE
2. Brug et hertil egnet værktøj (f.eks. en skruetrækker) til
at trykke brudstedet til kabelføringen ind og læg den
vedlagte kabelmuffe ind i hullet.
P
J
I
K
H
G
FE
3. Fjern antennen fra transportsikringen, og før den ud
igennem kabelføringen.
P
J
I
K
H
G
FE
4. Luk dækslet på aktuatorhovedet.
Bemærk:
Hvis der benyttes en ekstern antenne, skal afskærmningen tilsluttes på den tilstødende klemme til højre (F).
