13
Installation
W-800
Antennenverlegung
Gefahr durch elektrische Spannung!
• Trennen Sie vor dem Öffnen der Abdeckung den Antriebskopf von der Stromversorgung,
indem Sie den Netzstecker ziehen.
• Schließen Sie nach dem Verlegen der Antenne wieder die Abdeckung am Antriebskopf.

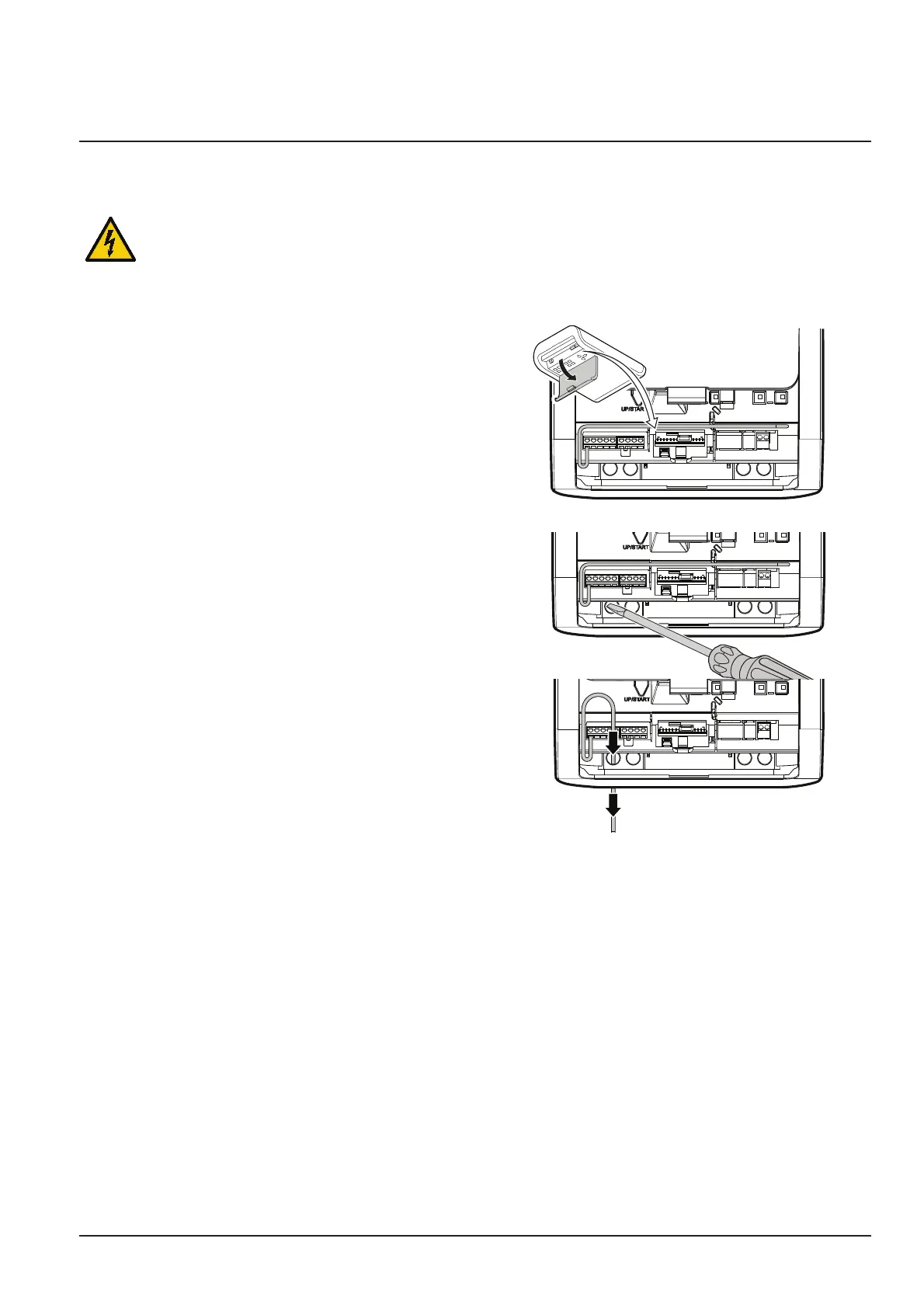

1. Öffnen Sie die Abdeckung am Antriebskopf.
P
J
I
K
H
G
FE
2. Brechen Sie mit einem geeigneten Werkzeug
(z. B. Schraubenzieher) die Sollbruchstelle für die
Durchführung heraus und setzen Sie die beiliegende
Kabelmuffe in das Loch ein.
P
J
I
K
H
G
FE
3. Nehmen Sie die Antenne aus der Transportsicherung
und führen Sie sie durch die Durchführung nach außen.
P
J
I
K
H
G
FE
4. Schließen Sie die Abdeckung am Antriebskopf.
Hinweis:
Bei Verwendung einer externen Antenne muss die Abschirmung auf die rechts daneben liegende Klemme (F)
gelegt werden.
