4. CONFIGURACIÓN INTERNA
V1N
9
400V
230V
VOLTAGE
2
4 6
COM
BLACK
BROWN
GREY
U V W
M
YELLOW-GREEN
PE
3
2 4 6
L3
L2
L1
STANDARD MOTOR CONNECTIONS
BROWN
GREY / BLUE
U V
M
1
2 4 6
L2
L1
N
L
1
L2
L1
3
L3
2 4 6
2
4
6

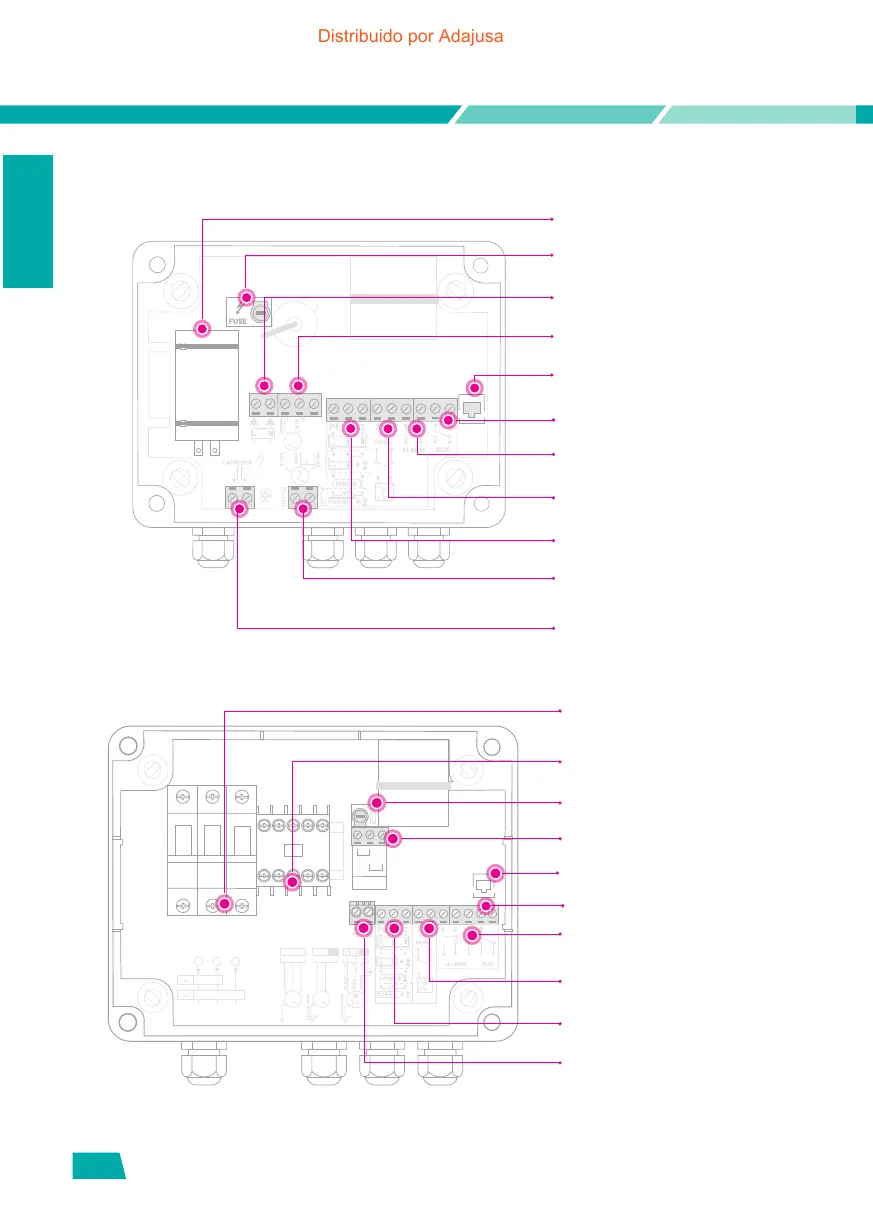

Entrada de alimentación
Salida a bomba
Tierra (PE)
Salida de alarma (ALARM)
Salida de alarma (ALARM)
Entrada de control externo
(EXT. ON/OFF)
Entrada de control externo
(EXT. ON/OFF)
Entrada de control de nivel
Fusible de protección
Selección de voltaje
Puerto de comunicación
V1M
COM
Condensador (opcional)
Fusible de protección
Entrada de control de nivel
Tierra (PE)
Conexión del condensador
de arranque
Salida auxiliar (AUX)
Salida auxiliar (AUX)
Entrada de alimentación
Salida a bomba
Puerto de comunicación
