12. SALIDA DE ALARMA Y AUXILIAR

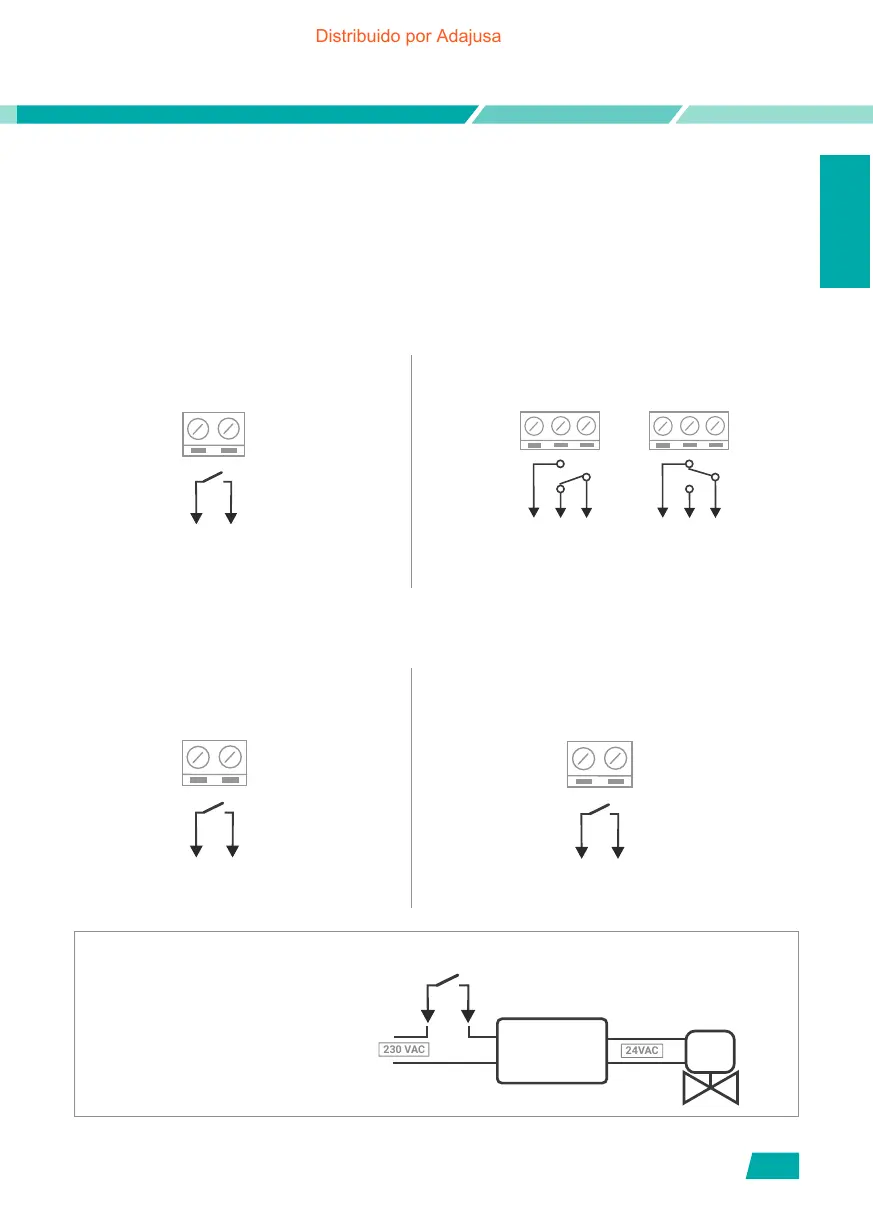

Salida de alarma
El contacto se cierra en caso de:
• Alarma de sobrecarga.
• Alarma de bajacarga.
• Alarma de frecuencia excesiva de arranques.
• Alarma de falta de fase (bombas trifásicas) (V1N).
• Consumo de la bomba anormal (+40% del valor ajustado en Imax).
• Fallo de alimentación (V1N).
5 6
ALARM
5 6 7
ALARM
7 8
AUX
8 9
AUX
5 6
ALARM
5 6 7
ALARM
7 8
AUX
8 9
AUX
ALARM
OFF
5 6 7
ALARM
ON
5 6 7
5 6
ALARM
5 6 7
ALARM
7 8
AUX
8 9
AUX
V1M
V1M
V1N
V1N
Salida auxiliar.
Se cierra en caso de nivel bajo.
Ejemplo: Cómo utilizar la salida
Aux para rellenar el depósito en
caso de nivel bajo.
AUX
230 VAC
24VAC
Transformador
Electroválvula
de llenado
