toscano Vigilec Mono V1M - Fixation du Coffret

FRANÇAIS ( FR )
45

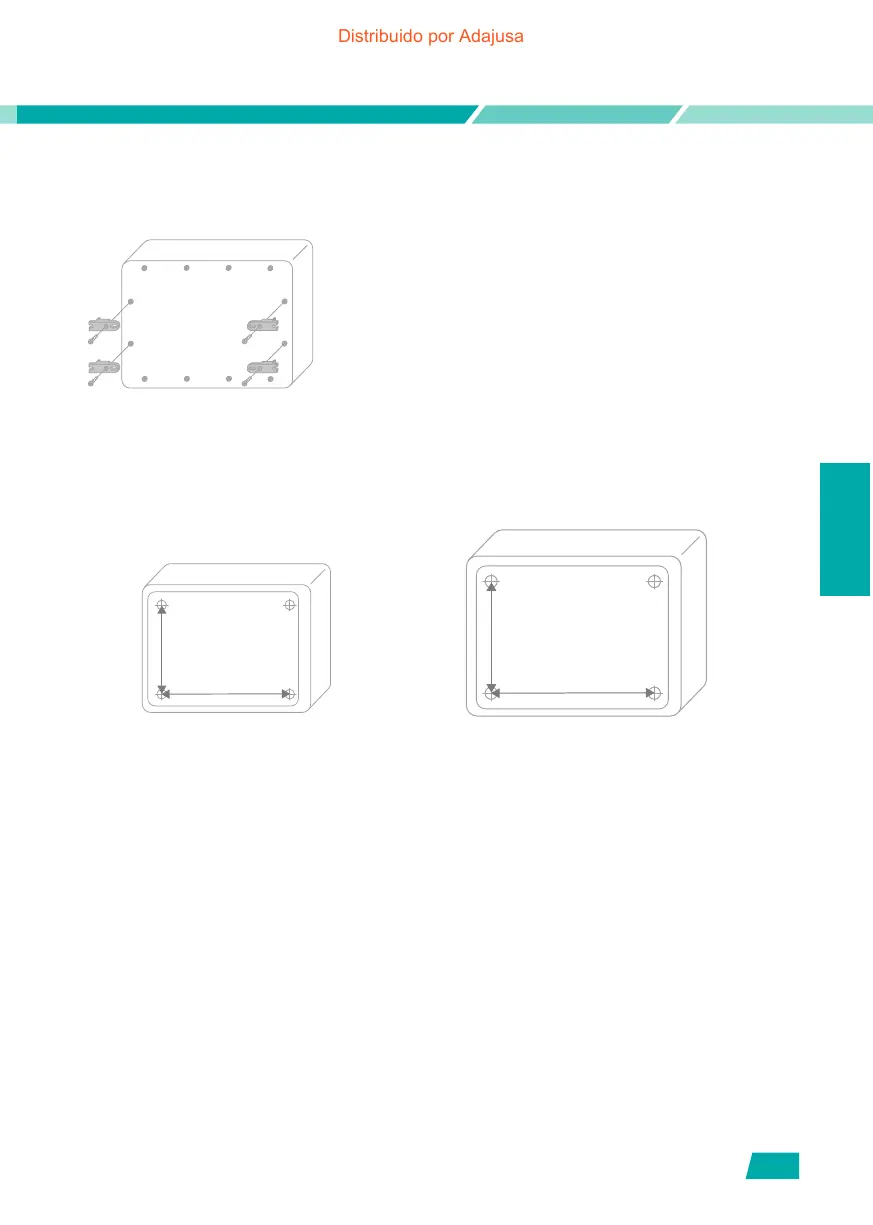

5. FIXATION DU COFFRET
V1N
1
Vissez les pattes de xation sur les points
d’ancrage prévus à cet effet (vis fournies).
2
Utilisez les pattes pour marquer et percer le mur.
3
Vissez le coffret au mur (vis et chevilles non
fournies).
Percez le mur suivant les cotes indiquées ci-dessus (en mm) et vissez le coffret
directement au mur.
Pour vous faciliter la tâche, voir au dos de la feuille annexe les cotes de perçage arrière
du coffret (échelle 1:1).
Fixation murale par pattes (fournies)
Fixation murale directe
98
144
140
194
V1M
