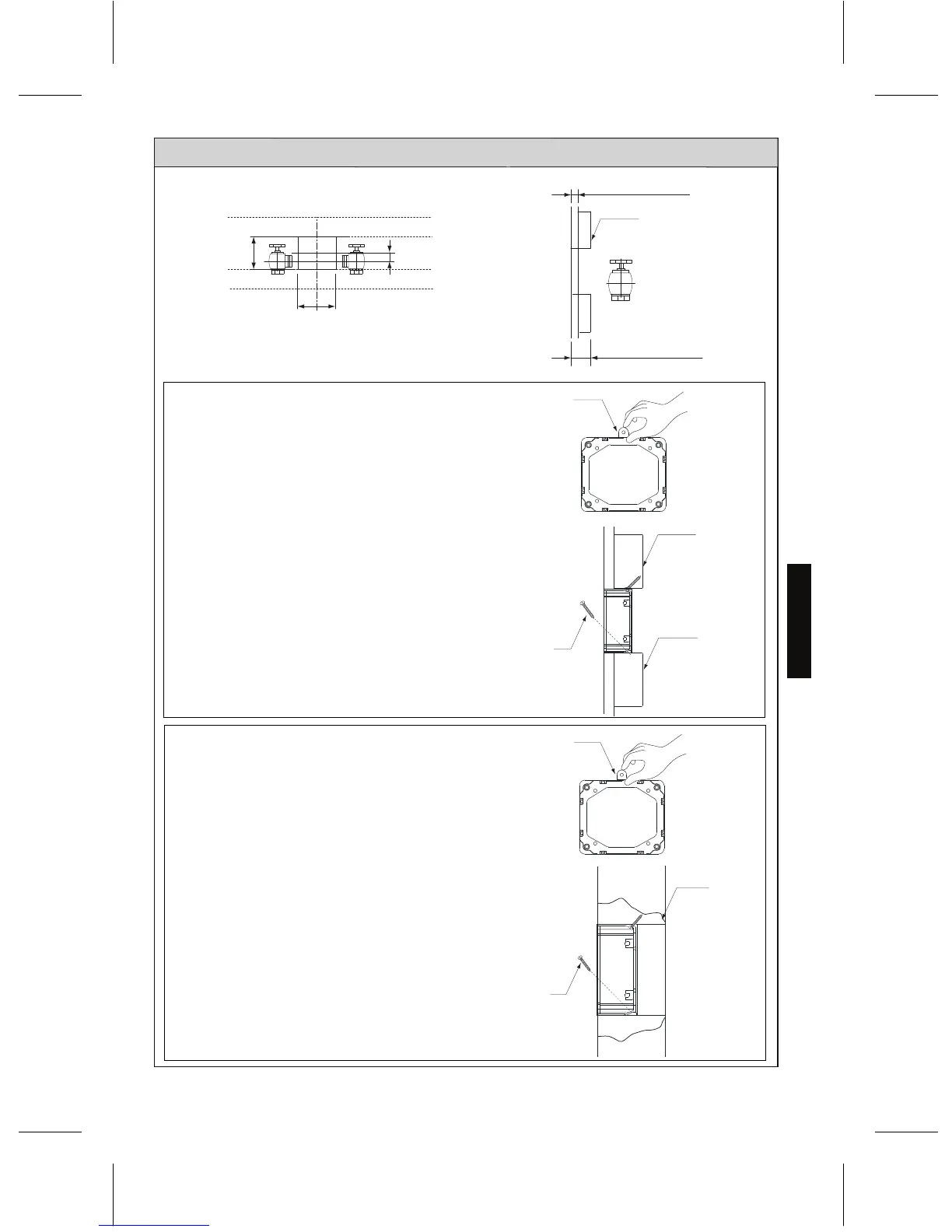

PROCÉDURE D'INSTALLATION — COUVERCLE PETIT
Option 5A (Traverse)
Max.1”(25mm)
Min.1-3/8”(35mm)
Vis
Traverse
Traverse
Onglet
Traverse
Option 5B (Mortier)
Vis
Mortier
Onglet
1. Retirez tous les onglets sur le côté du cadre.
2. Fixez le cadre de base avec 4 vis (préparé sur place),
si nécessaire.
Autres options d'installation du cadre de base
1. Découpez une place pour le couvercle dans le mur.
2. Retirez tous les onglets sur le côté du cadre de base
avant l'installation.
3. Fixez le cadre en place avec du mortier.
4. Fixez le cadre de base avec 4 vis (préparé sur place),
si nécessaire.
4-1/3”
(110mm)
4-1/3”
(110mm)
3/4”
(19mm)
