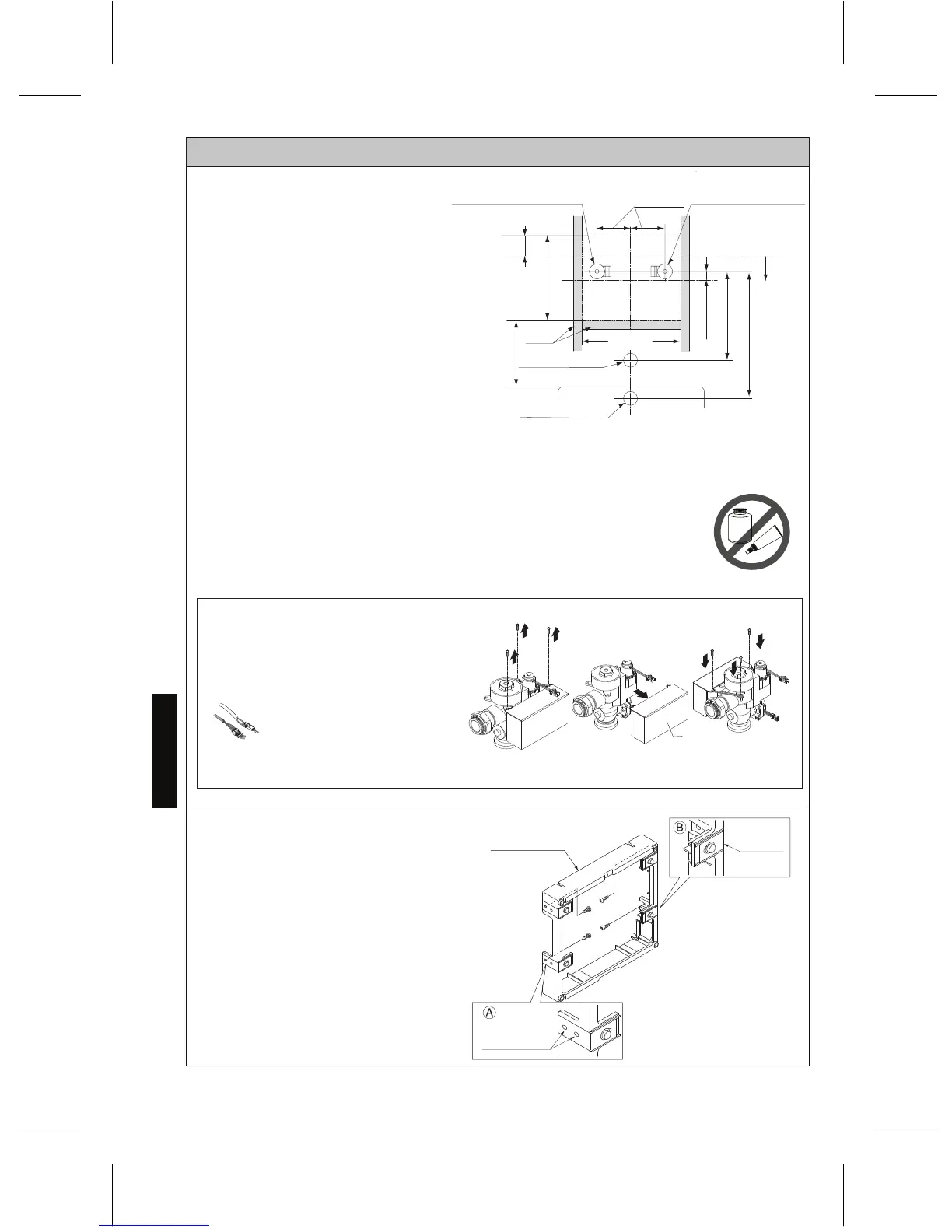

Toto EcoPower - Procedimento de Instalação

Abastecimento de água a esquerda
1” NPT (bacia sanitária),
3/4” (mictório)
4-3/4” ± 1/2”
(120 ± 13mm)
Localização de sensor
3-7/16” (87mm)
** 11-15/16”
(303mm)
16” (406mm)
3/4” (19mm)
Montante
Conexão vertical (bacia sanitária)
Ø2-3/16” (Ø56mm) orifício
Conexão traseira
Ø1-5/16” (Ø33mm) orifício
Conexão traseira
Ø2-3/16” (Ø56mm) orifício
11” (279mm)
CL de sensor
* X”
** 13-1/2”
(343mm)
* 14-3/4” ‡
da parte superior da
bacia sanitária
Conexão vertical (mictório)
Ø1-1/2” (Ø38mm) orifício
Abastecimento de água a certo
1” NPT (bacia sanitária),
3/4” (mictório)
PORTUGUÊ
S
64
PROCEDIMENTO DE INSTALAÇÃO
—
TAMPA GRANDE
OBSERVAÇÃO:
Estrutura da base
Placa
ajustável
Orifício ajustável
1. Determine o local da instalação
da tubulação de abastecimento
de água à posição do bacia sanitária.
3. Fixe o válvula de ponto à tubulação.
4. Fure um orifício de orientação para
a tubulação de descarga na parede.
Fixe e válvula de ponto
antes da instalação estrutura
de base.
Compostos de vedação de
rosca devem ser usados apenas
em roscas NPT macho.
5. Prenda a estrutura da base aos
fixadores com quatro parafusos
(preparados no local) depois
de ajustá-la. ( A )
6. Fixe a estrutura da base com
quatro parafusos na
placa ajustável. ( B )
Para uso com o ponto de água a
esquerda, fixe a tampa superior
do sensor na direção oposta
para que o sensor esteja na frente.
Solte Recoloque
Corpo da fluxômetro
* X”, ‡ = É necessário ao menos um espaço de 12,7 centímetros (5")
entre o sensor e a ponta do assento do bacia sanitária levantado ou a
ponta da barra de apoio, para evitar falsa detecção.
Para instalação do bacia sanitária.
** Abertura na parede
Proteja as conexões de fio na
caixa do controlador.
2. Se necessário, passe um adaptador
de solda de rosca pela tubulação de
fornecimento de água.
N
Ã
O
U
S
E
P
R
O
D
U
T
O
S
À
B
A
S
E
D
E
P
E
T
R
Ó
L
E
O
A
T
E
N
Ç
Ã
O
!
OBSERVAÇÃO:
para águas recicladas, não use o limitador de vácuo padrão nem o botão de
controle.
OBSERVAÇÃO:
não use produtos à base de petróleo nem selantes de tubulação.
